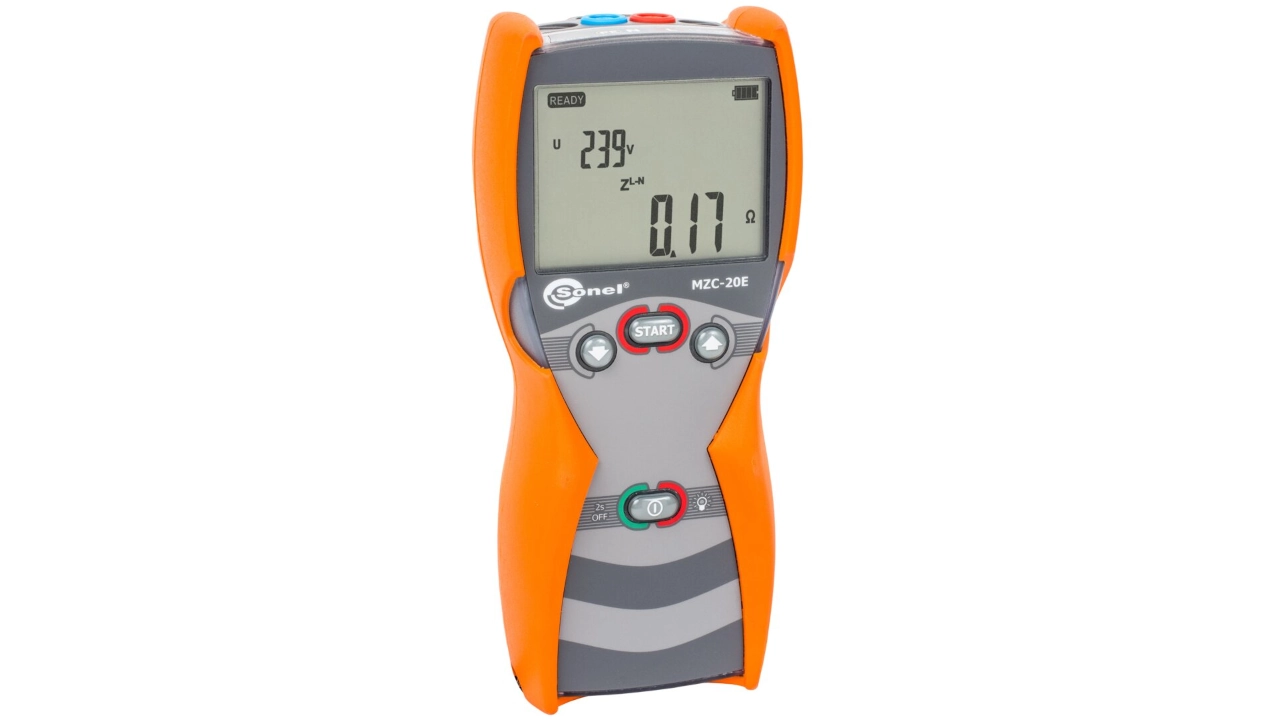

MZC-20E Schleifenimpedanz-Messgerät (WMDEMZC20E)

MZC-20E Schleifenimpedanz-Messgerät (WMDEMZC20E)

  • MZC-20E Schleifenimpedanz-Messgerät (WMDEMZC20E)
    MZC-20E Schleifenimpedanz-Messgerät (WMDEMZC20E)
    • Index: WMDEMZC20E
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 440V
      • Preis (Netto):
      • 348,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-20E das richtige Schleifenimpedanz-Messgerät für mich?

Das MZC-20E ist ein Schleifenimpedanz-Messgerät mit einer sehr einfachen Bedienung. Der Funktionalitätsumfang beschränkt sich ausschließlich auf die Messung der Schleifenimpedanz und der Spannung. Der daraus resultierende prospektive Kurzschlussstrom wird berechnet.

Das MZC-20E ist ein preiswertes Schleifenimpedanz-Messgerät, das ohne umfangreiche Zusatzfunktionen wie Speicher- und Datenübertragung auskommt und sich damit ideal für den professionellen Einsatz auf Baustellen und in der Industrie eignet.

Das Messgerät kann die Messung der Schleifenimpedanz bis zu einer Netzspannung von 440 V durchführen. Die Messung erfolgt als Zweileitermessung und ist in der Lage Impedanzen bis 0,24 Ω zu messen.

MZC-20E und MZC-304F im direkten Vergleich

Beide Messgeräte kommen in demselben ergonomischen Gehäuse. Wesentliche Unterschiede bestehen dagegen in der Funktionalität. Das MZC-20E ist ein einfaches Z-Schleifen-Messgerät zur Messung von Spannung und Schleifenimpedanz (der Kurzschlussstrom wird aus den Messergebnissen errechnet). Eine Speicherfunktion ist nicht integriert.

Das MZC-304F ist preislich etwa doppelt so teuer, bringt aber deutlich mehr Funktionalitäten und Messmethoden mit sich. Eine detaillierte Beschreibung des Messgeräts findest du auf der Produktseite des MZC-304F.

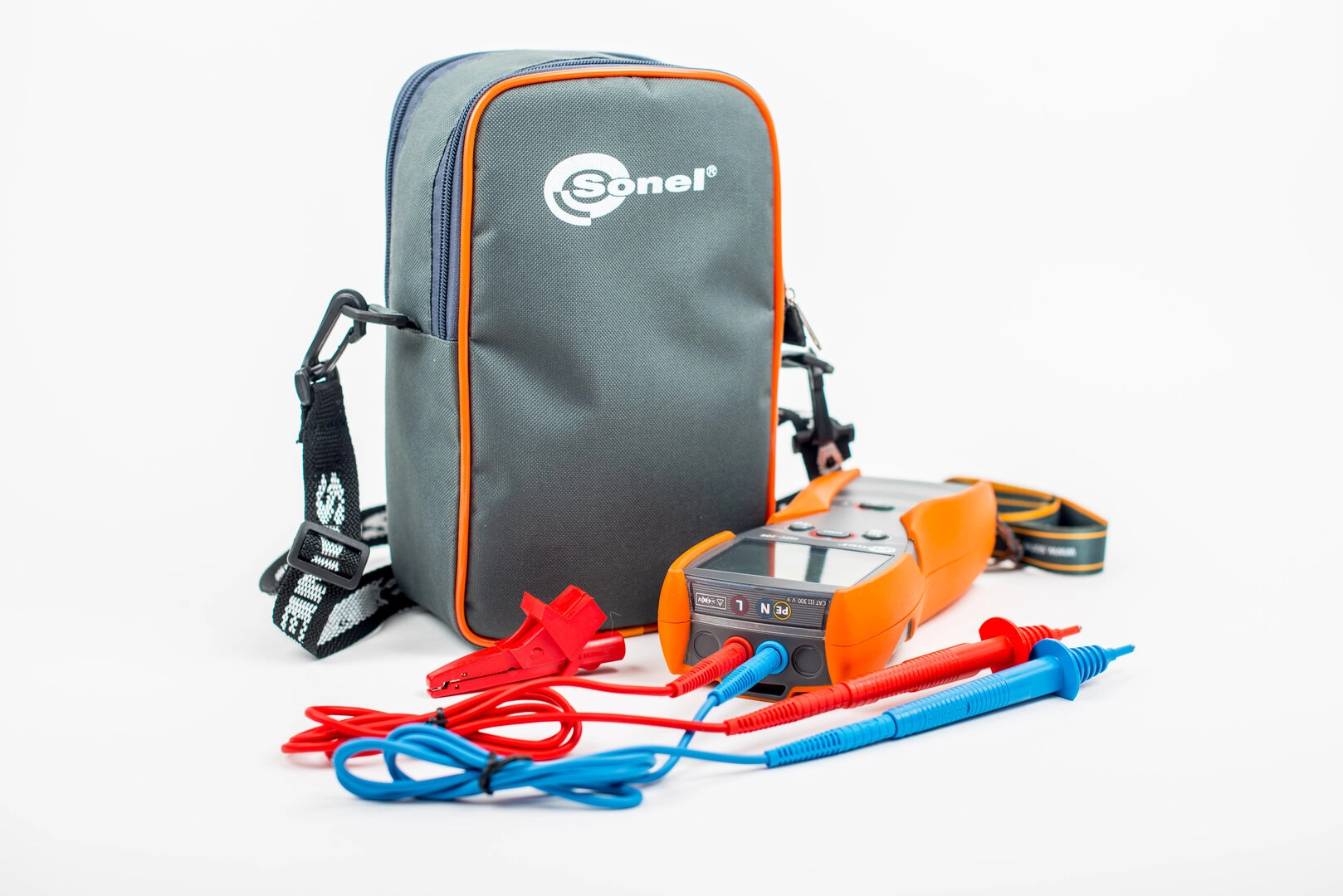

Lieferumfang MZC-20E (WMDEMZC20E)

Lieferumfang MZC-20E (WMDEMZC20E)

Was kann mit dem Messgerät für Schleifenimpedanz MZC-20E gemessen werden?

Die folgende Tabelle gibt dir einen kompakten Überblick über die Messfunktionen und Einsatzmöglichkeiten des Schleifenimpedanz-Messgeräts MZC-20E.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-20E
Schleifenimpedanz
Schleifenimpedanz (Zweileitermessung) check
Prospektiver Kurzschlussstrom (Berechnung) check
Spannung
Spannungsmessung check
Technische Daten

Datenblattwerte MZC-20E

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-20E dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 440 V 0 – 440 V 1 V ±(2% v.Mw. + 3 Digits)
Schleifenimpedanz (Zweileitermessung) max. 15,3 A (230V), 26,7 A (400V)
Schleifenimpedanz (ZS) 0,24 – 200 Ω (Messleitung 1.2m) 0,00 – 19,99 Ω 0,01 Ω ±(2,5% v.Mw. + 5 Digits)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% v.Mw. + 3 Digits)
100 – 200 Ω 1 Ω ±(3% v.Mw. + 3 Digits)
0,26 – 200 Ω (Messleitung 5m) 0,00 – 19,99 Ω 0,01 Ω ±(2,5% v.Mw. + 5 Digits)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% v.Mw. + 3 Digits)
100 – 200 Ω 1 Ω ±(3% v.Mw. + 3 Digits)
0,28 – 200 Ω (Messleitung 10m) 0,00 – 19,99 Ω 0,01 Ω ±(2,5% v.Mw. + 5 Digits)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% v.Mw. + 3 Digits)
100 – 200 Ω 1 Ω ±(3% v.Mw. + 3 Digits)
0,35 – 200 Ω (Messleitung 20m) 0,00 – 19,99 Ω 0,01 Ω ±(2,5% v.Mw. + 5 Digits)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% v.Mw. + 3 Digits)
100 – 200 Ω 1 Ω ±(3% v.Mw. + 3 Digits)
Widerstand (R) Errechnet und dargestellt für ZS < 10 Ω 0 – 9,99 Ω 0,01 Ω ±(5% v.Mw. + 5 Digits) von ZS
Blindwiderstand (X)
Kurzschlussstrom Errechnet aus dem Messbereich ZS und der Nennspannung 1,15 – 9,99 A 0,01 A Errechnet aus dem Fehler der Schleifenimpedanz
10,0 – 99,9 A 0,1 A
100 – 999 A 1 A
1,00 – 9,99 kA 0,01 kA
10,0 – 40,0 kA 0,1 kA

Tabelle: Datenblattwerte MZC-20E

Normkonformität MZC-20E

Das Schleifenimpedanz-Messgerät MZC-20E erfüllt die aktuellen europäischen Normen, die auf Basis der IEC-Standards sowie der EU-Richtlinien in nationale Regelwerke, wie z. B. die VDE- und ÖVE-Normen, übernommen wurden.

Die folgenden Tabellen veranschaulichen die Normenkonformität des MZC-20E:

  • Die erste Tabelle zeigt die Konformität mit den relevanten Messverfahren.
  • Die zweite Tabelle gibt eine Übersicht über die allgemeinen Normen, welche das Gerät selbst erfüllt.
Normkonformität des MZC-20E: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-20E betreffend der Messmethoden.
Normkonformität des MZC-20E: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN IEC 61010-031
(VDE 0411-031)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 031: Sicherheitsbestimmungen für handgehaltenes und handgeführtes Messzubehör zum elektrischen Messen und Prüfen

Tabelle: Normkonformität des MZC-20E: Messgerät
Download

Bedienungsanleitung MZC-20E

Bedienungsanleitung MZC-20E download

Datenblatt MZC-20E

Datenblatt MZC-20E download

Konformitätserklärung MZC-20E

Konformitätserklärung MZC-20E download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-20E

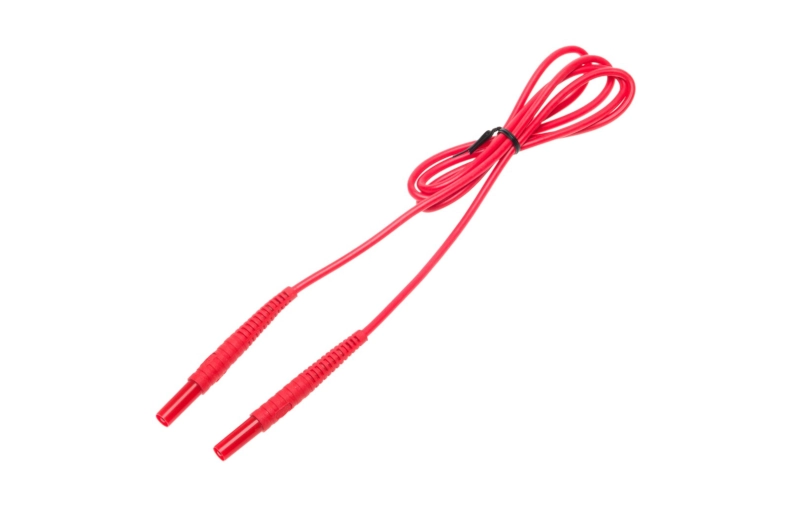

Messleitung 1.2 m, rot, 1kV (WAPRZ1X2REBB)
check

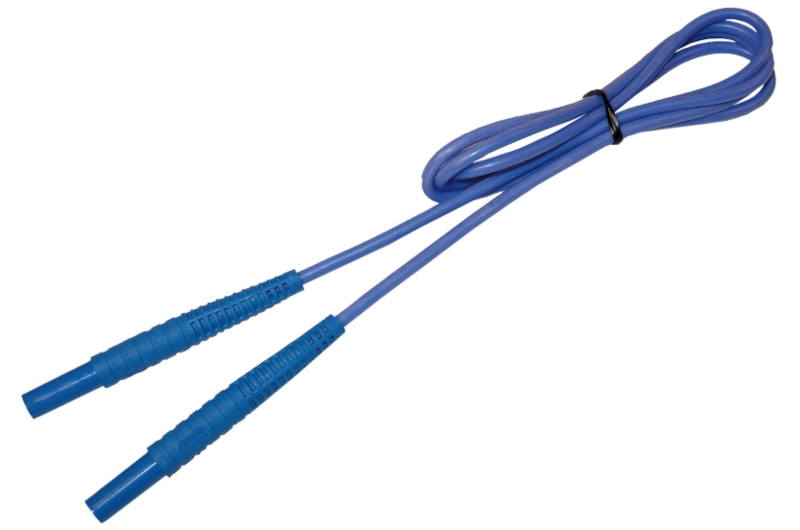

Messleitung 1.2m, blau, 1 kV (WAPRZ1X2BUBB)
check

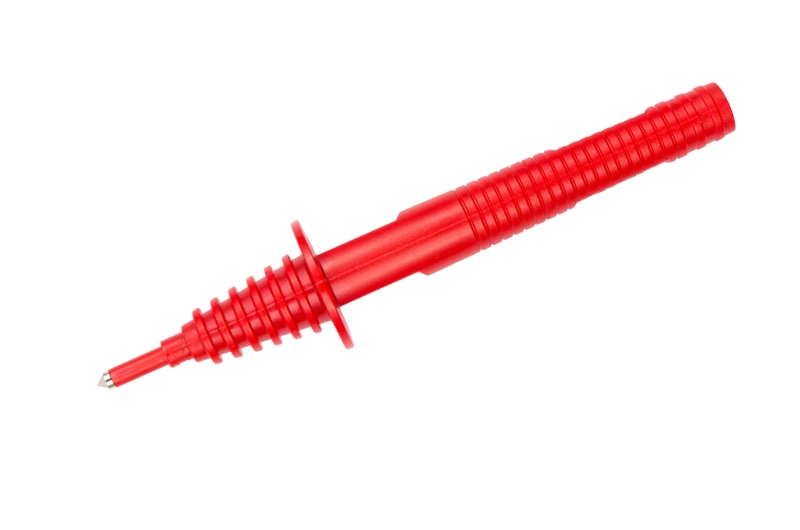

Messspitze, rot (WASONREOGB1)
check

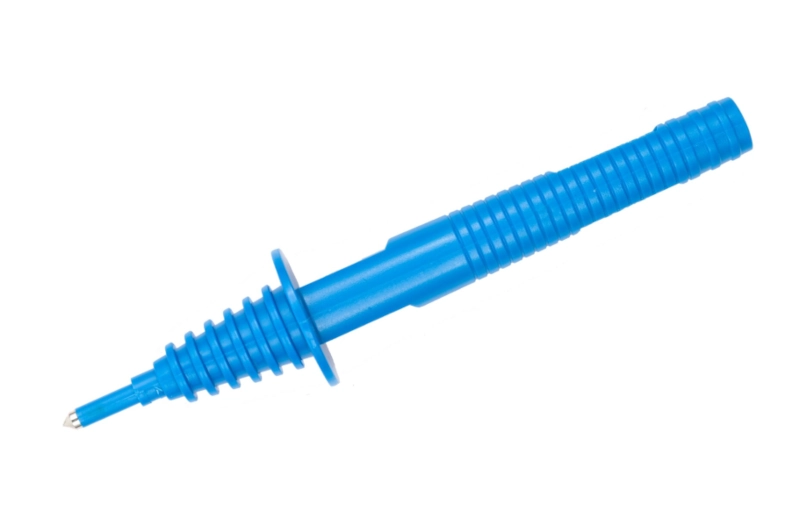

Messspitze, blau (WASONBUOGB1)
check

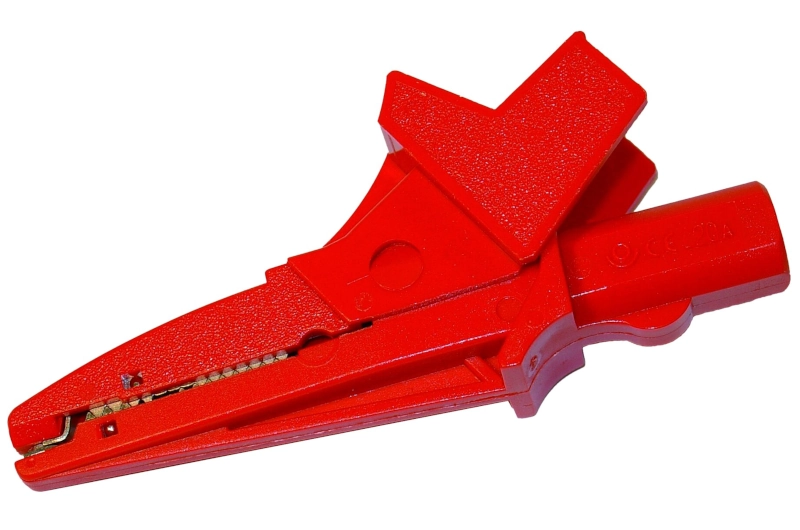

Krokodilklemme, rot, 1 kV, 20 A (WAKRORE20K02)
check

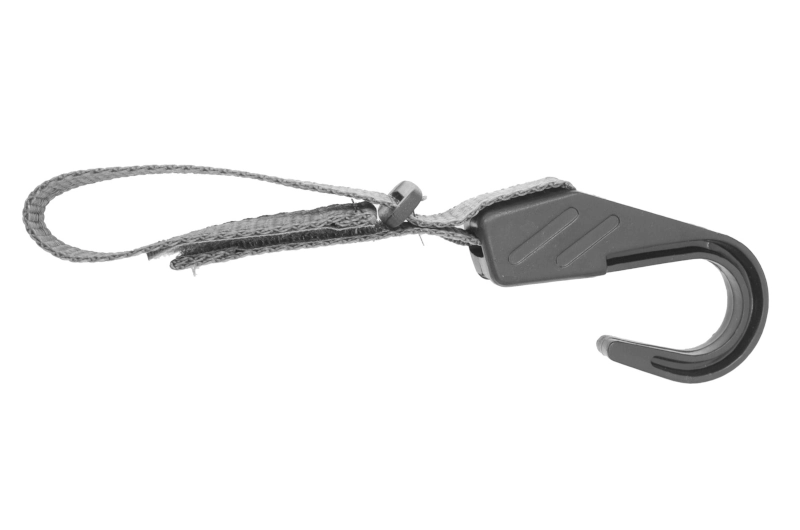

Haken zum Aufhängen des Messgeräts (WAPOZUCH1)
check

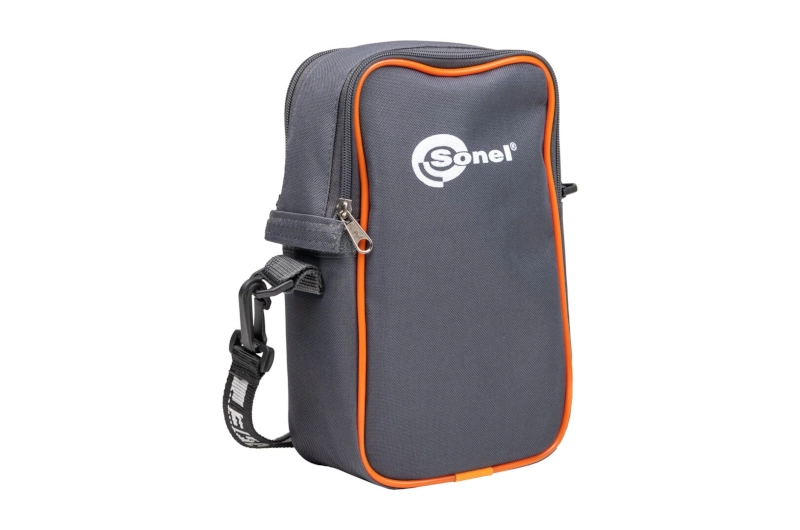

Tragetasche M-13 (WAFUTM13)
check

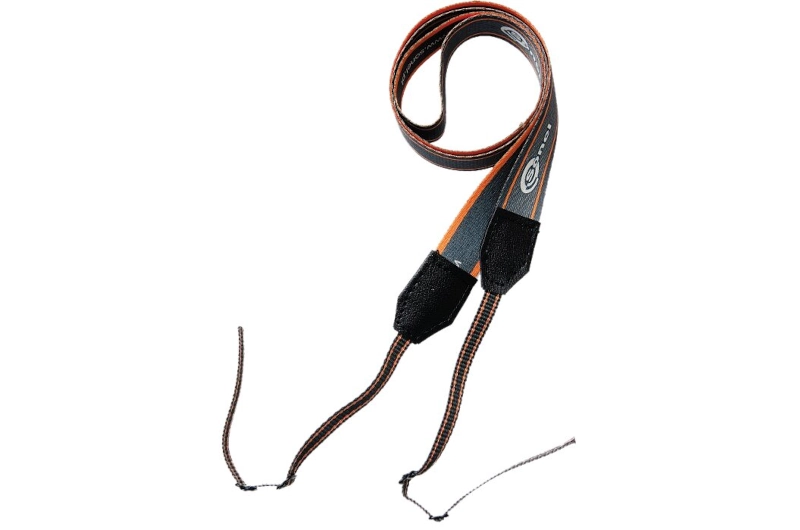

Tragegurt M-1 (WAPOZSZE4)
check
4x Batterie AA LR06 (15A) 1,5 V (WABATAA)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-20E
Zubehör

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-20E

Nachfolgend erhalten Sie eine vollständige Darstellung aller Zubehörteile für das Z-Schleifen-Messgerät MZC-20E, sortiert nach Artikelnummer.

Index Beschreibung

AGT-16T: CEE-Messadapter für 16A-Industriesteckdose (3 Polig)

AGT-16C: CEE-Messadapter für 16A-Drehstromsteckdosen (4 Polig)

AGT-16P: CEE-Messadapter für 16A-Drehstromsteckdosen (5 Polig)

AGT-32T: CEE-Messadapter für 32A-Industriesteckdose (3 Polig)

AGT-32C: CEE-Messadapter für 32A-Drehstromsteckdosen (4 Polig)

AGT-32P: CEE-Messadapter für 32A-Drehstromsteckdosen (5 Polig)

AGT-63P: CEE-Messadapter für 63A-Drehstromsteckdosen (5 Polig)

Messleitung 5m, rot, 1kV

Messleitung 10m, rot, 1kV

Messleitung 20m, rot, 1kV

Messspitze, gelb (WASONREOGB1)

SP-2m: Teleskop-Prüfsonde

Zubehörliste für das MZC-20E Schleifenimpedanz-Messgerät (nach Artikelnummern)
