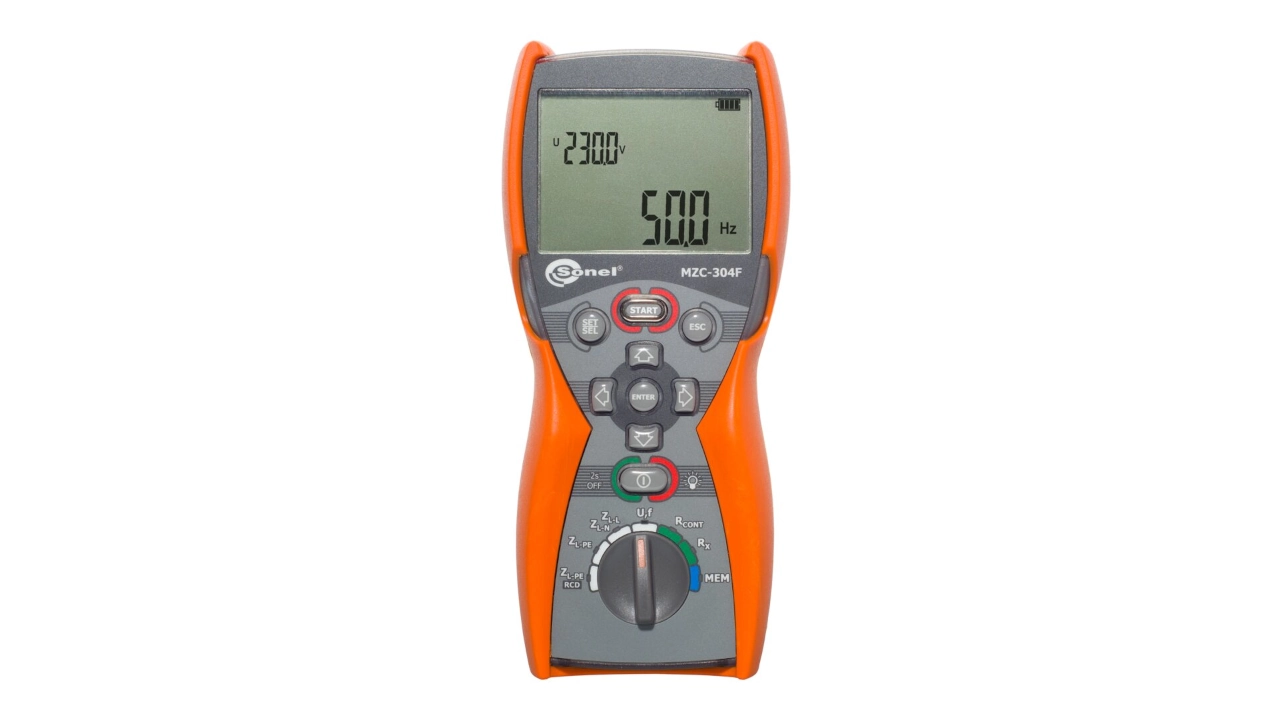

MZC-304F Schleifenimpedanz-Messgerät (WMDEMZC304F)

MZC-304F Schleifenimpedanz-Messgerät (WMDEMZC304F)

  • MZC-304F Schleifenimpedanz-Messgerät (WMDEMZC304F)
    MZC-304F Schleifenimpedanz-Messgerät (WMDEMZC304F)
    • Index: WMDEMZC304F
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 500V
      • Preis (Netto):
      • 695,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-304F das richtige Schleifenimpedanz-Messgerät für mich?

Das MZC-304F ist ein ergonomisches Schleifenimpedanz-Messgerät mit vielen Zusatzfunktionen. Anders als das MZC-20E, das in seiner Bedienung extrem einfach ist, besitzt das MZC-304F einen integrierten, auslesbaren Speicher und die Messergebnisse lassen sich per Bluetooth übertragen. Darüber hinaus kann das Messgerät auch die Schleifenimpedanz in Anlagen mit verbauten FI messen (ohne Auslösung). Die Messung des Schutzleiterwiderstands und der Frequenz sind ebenfalls möglich.

Wem dieses Messgerät schon zu komplex ist, der kann gerne auf das einfachere Schleifenimpedanz-Messgerät MZC-20E umsteigen.

Das MZC-304F kann die Messung der Netzimpedanz und Fehlerschleifenimpedanz an Anlagen bis zu einer Spannung von 500V durchführen. Der Messbereich fängt bei 0,13 Ω an.

Schleifenimpedanz mit FI messen

Das MZC-304F kann die Schleifenimpedanz mit FI messen. Ein eingebauter Fehlerstromschutzschalter (RCD) löst bei der Messung der Schleifenimpedanz nicht aus, da das Messgerät eine spezielle Funktion für die Messung der Schleifenimpedanz mit FI besitz. Die Messung erfolgt mit einem Messstrom von 4 mA.

Was kann mit dem Messgerät für Schleifenimpedanz MZC-304F gemessen werden?

In der nachstehenden Tabelle erhältst du einen kompakten Überblick über die Messfunktionen und Einsatzmöglichkeiten des Schleifenimpedanz-Messgeräts MZC-304F.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-304F
Schleifenimpedanz
Schleifenimpedanz (Zweileitermessung) check
Schleifenimpedanz ohne FI-Auslösung (Zweileitermessung) check
Prospektiver Kurzschlussstrom (Berechnung) check
Spannung
Spannungsmessung check
Frequenzmessung check
Schutzleiterwiderstand und Potentialausgleich
Schutzleiterwiderstand und Potentialausgleich check
Widerstandsmessung check
Technische Daten

Datenblattwerte MZC-304F

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-304F dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 299,9 V 0 – 500 V 0,1 V ±(2% v.Mw. + 6 Digits)
300 – 500 V 1 V ±(2% v.Mw. + 2 Digits)
Frequenz
Frequenz 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% v.Mw. + 1 Digits)
Schleifenimpedanz (Zweileitermessung) max. 7,6 A (230V), 13,3 A (400V)
Schleifenimpedanz (ZS) 0,13 - 1999 Ω (Messleitung 1,2m, Adapter WS-07) 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,17 - 1999 Ω (Messleitung 5m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,19 - 1999 Ω (Adapter WS-03, WS-04, WS-05) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,21 - 1999 Ω (Messleitung 10m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,29 - 1999 Ω (Messleitung 20m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
Widerstand (R) Errechnet und dargestellt für ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 5 Digits) von ZS
Blindwiderstand (X) 20 – 199,9 Ω 0,1 Ω
Kurzschlussstrom Errechnet aus dem Messbereich ZS und der Nennspannung 0,110 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 9999 A 1 A
Schleifenimpedanz ohne FI-Auslösung (für RCD ≥ 30 mA)
Schleifenimpedanz (ZS) 0,5 – 1999 Ω (Messleitung 1,2m, Adapter WS-03, WS-04, WS-05, WS-07) 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
0,51 – 1999 Ω (Messleitung 5m, 10m, 20m) 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
Widerstand (R) Errechnet und dargestellt für ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits) von ZS
Blindwiderstand (X) 20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits) von ZS
Kurzschlussstrom Errechnet aus dem Messbereich ZS und der Nennspannung 0,110 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 9999 A 1 A
Schutzleiterwiderstand und Potentialausgleich (200 mA)
Messspannung: 4 – 20 V. Ausgangsstrom: min. 200 mA (bei R < 2 Ω) Kurzschlussstrom: 200 – 250 mA. 0,12 – 400 Ω 0 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω
200 – 400 Ω 1 Ω
Widerstandsmessung
Messspannung: 4 – 20 V. Kurzschlussstrom: 8 – 15 mA. Nicht spezifiziert 0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω

Tabelle: Datenblattwerte MZC-304F

Normkonformität MZC-304F

Das Schleifenimpedanz-Messgerät MZC-304F entspricht den aktuellen europäischen Normen, die basierend auf IEC-Standards sowie EU-Richtlinien in nationale Regelwerke wie die VDE- und ÖVE-Normen übertragen wurden.

Die nachfolgenden Tabellen verdeutlichen die Normenkonformität des Geräts MZC-304F:

  • Die erste Tabelle beschreibt die Konformität mit den relevanten Messverfahren.
  • Die zweite Tabelle enthält eine Übersicht der allgemeinen Normen, die das Gerät selbst erfüllt.
Normkonformität des MZC-304F: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand
DIN EN IEC 61557-4
(VDE 0413-4)		 Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern

Tabelle: Normkonformität des MZC-304F betreffend der Messmethoden.
Normkonformität des MZC-304F: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN 61010-031
(VDE 0411-031)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 031: Sicherheitsbestimmungen für handgehaltenes und handgeführtes Messzubehör zum elektrischen Messen und Prüfen
DIN EN 61557-10
(VDE 0413-10)		 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen. Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
Funkanlagenrichtlinie (RED 2014/53/EU)
ETSI EN 301489-1 Elektromagnetische Verträglichkeit (EMV) - Standard für Funkeinrichtungen und -dienste - Teil 1: Gemeinsame technische Anforderungen - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 301489-17 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste - Teil 17: Spezifische Bedingungen für Breitbanddatenübertragungssysteme - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 300328 Breitband-Übertragungssysteme - Datenübertragungsgeräte zum Betrieb im 2,4-GHz-Band - Harmonisierte Norm zur Nutzung von Funkfrequenzen
DIN EN 62479
(VDE 0848-479)		 Beurteilung der Übereinstimmung von elektronischen und elektrischen Geräten kleiner Leistung mit den Basisgrenzwerten für die Sicherheit von Personen in elektromagnetischen Feldern (10 MHz bis 300 GHz)

Tabelle: Normkonformität des MZC-304F: Messgerät
Download

Bedienungsanleitung MZC-304F

Bedienungsanleitung MZC-304F download

Datenblatt MZC-304F

Datenblatt MZC-304F download

Konformitätserklärung MZC-304F

Konformitätserklärung MZC-304F download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-304F

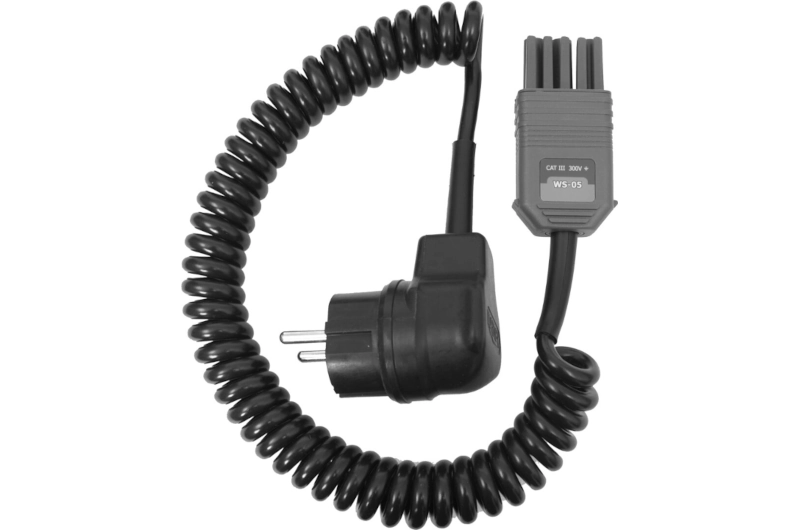

Adapter mit UNI-Schuko-Winkelstecker (WAADAWS05)
check
Messleitung 1,2 m, gelb, 1kV (WAPRZ1X2YEBB)
check

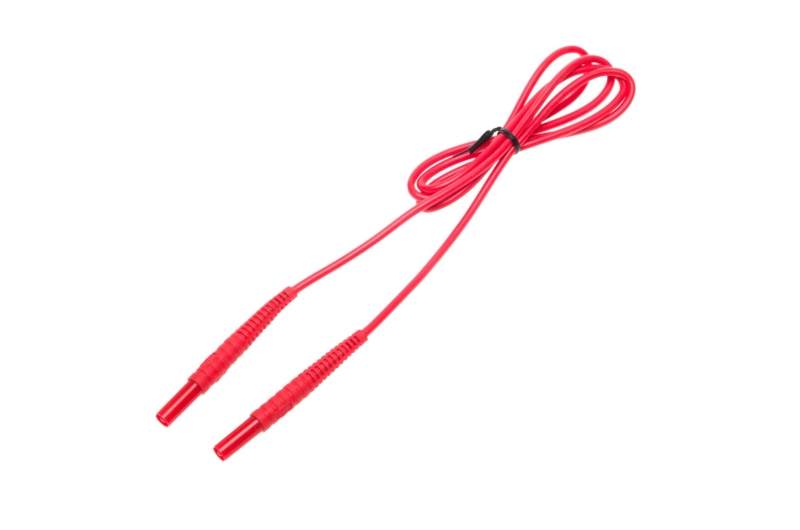

Messleitung 1,2m, rot, 1 kV (WAPRZ1X2REBB)
check

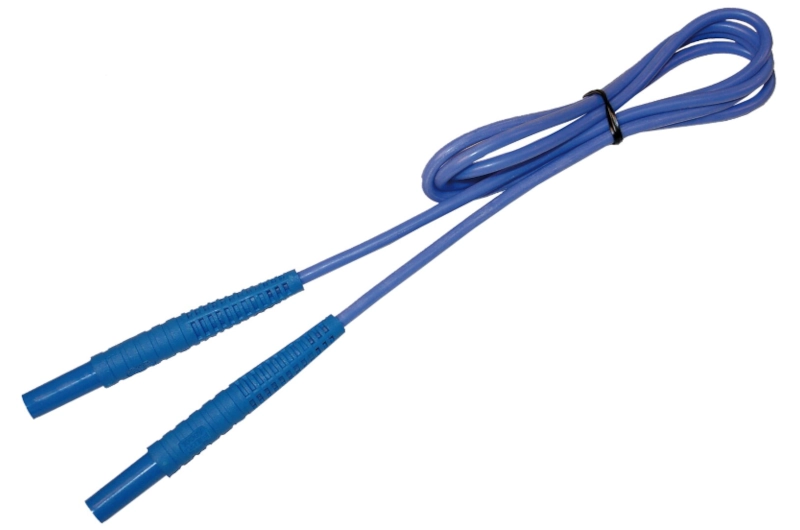

Messleitung 1,2m, blau, 1 kV (WAPRZ1X2BUBB)
check

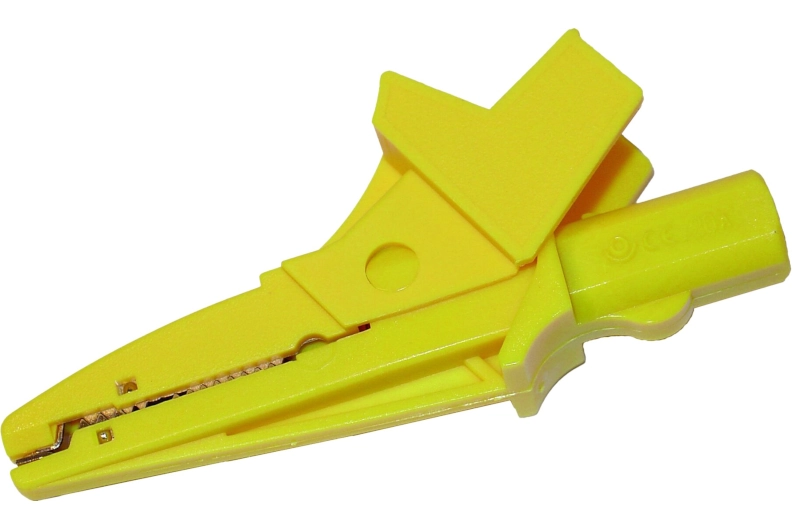

Krokodilklemme, gelb, 1 kV, 20 A (WAKROYE20K02)
check

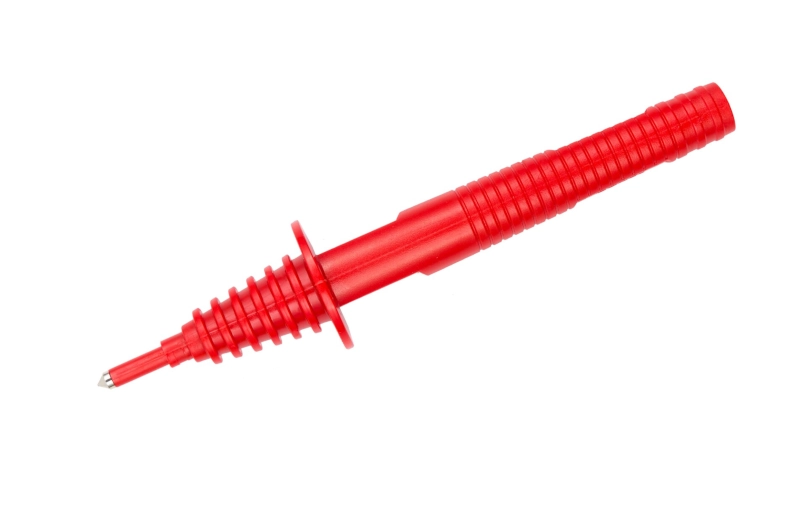

Messspitze, rot (WASONREOGB1)
check

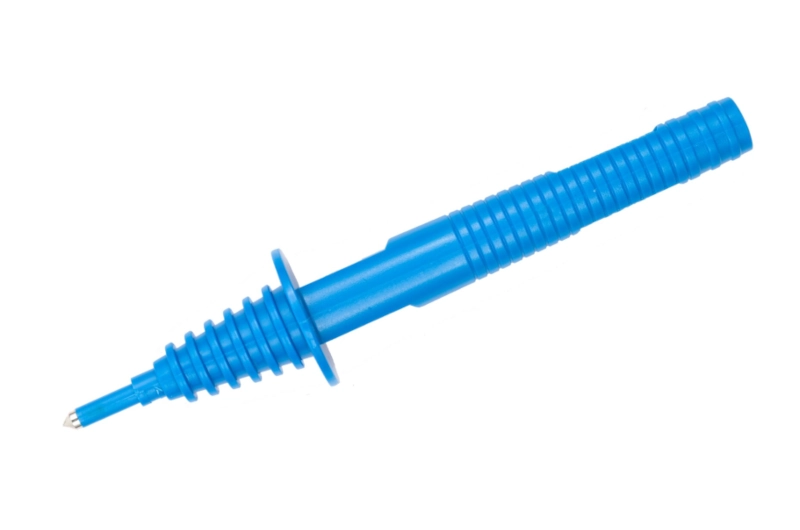

Messspitze, blau (WASONBUOGB1)
check
Batterie AA LR06 (15A) 1,5 V (WABATAA)
check

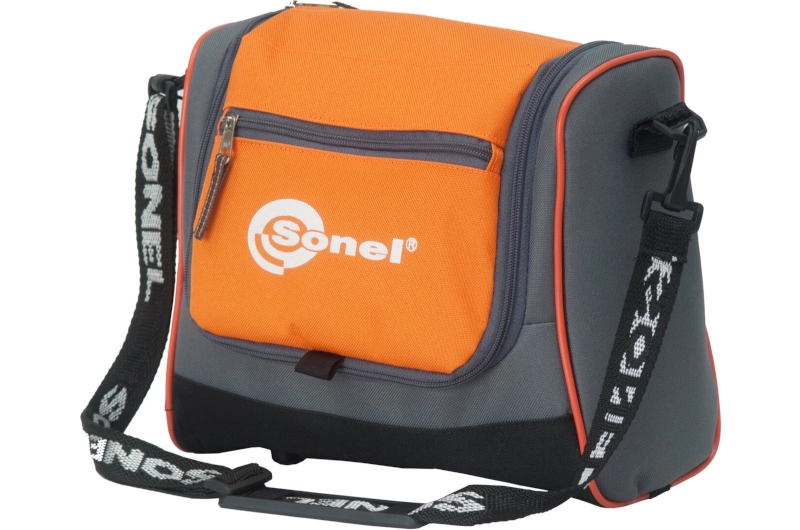

Tragetasche M-6 (WAFUTM6)
check
Tragegurt M-1 (WAPOZSZE4)
check

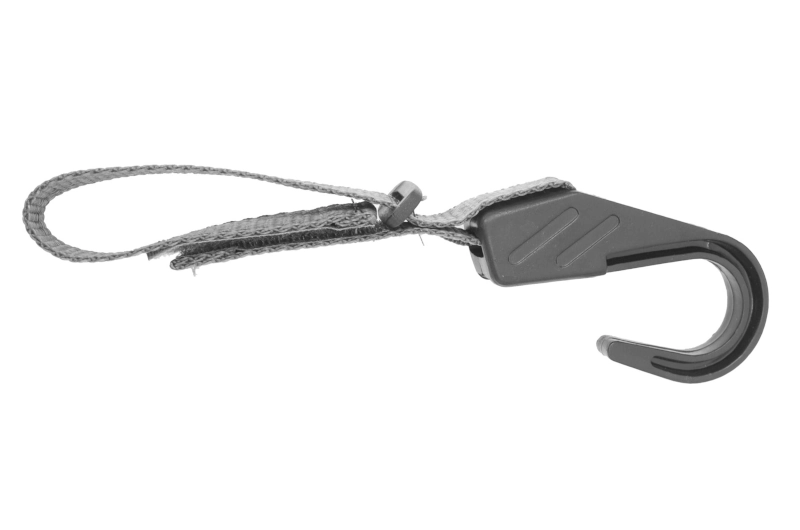

Haken zum Aufhängen des Messgeräts (WAPOZUCH1)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-304F
Zubehör

Empfohlenes Zubehör für das Schleifenimpedanz-Messgerät MZC-304F

Nachfolgend findest du eine Zusammenstellung von Zubehörteilen für das Schleifenimpedanz-Messgerät MZC-304F, die wir basierend auf praktischen Erfahrungen für spezielle Anwendungen und Einsatzbereiche empfehlen können.

Zubehör Beschreibung

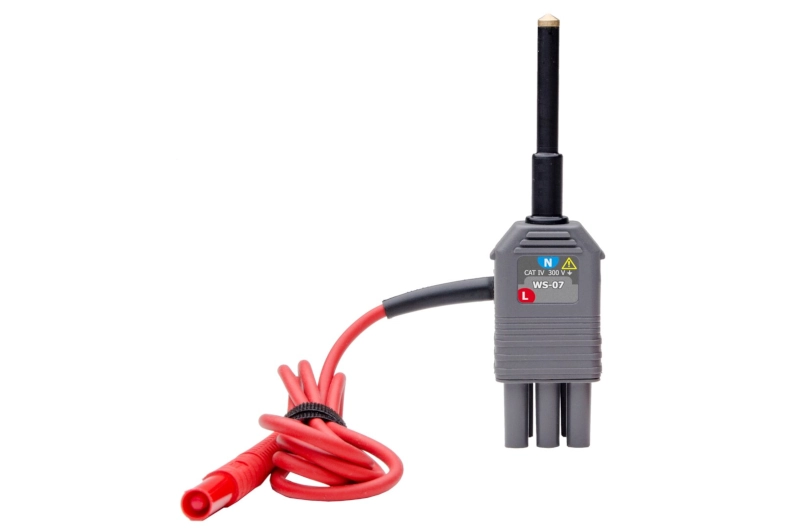

Adapter mit Messspitze zur Messung der Schleifenimpedanz (WAADAWS07)

Dieser Adapter besitzt eine Messspitze zur Messung der Schleifenimpedanz. Dieser Adapter kann auch für die Messung des Isolationswiderstands genutzt werden.

Hilft bei: Messungen an Verteilerschränken. Nur zwei Hände nötig, um Messung durchzuführen. Hand 1: Messgerät mit Adapter (fixe Messspitze), Hand 2: Messspitze oder Krokodilklemme.

Empfohlenes Zubehör für das MZC-304F Schleifenimpedanz-Messgerät

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-304F

Nachstehend ist die komplette Übersicht aller Zubehörteile für das Z-Schleifen-Messgerät MZC-304F dargestellt, klar strukturiert und nach Artikelnummern geordnet.

Index Beschreibung

AGT-16T: CEE-Messadapter für 16A-Industriesteckdose (3 Polig)

AGT-16C: CEE-Messadapter für 16A-Drehstromsteckdosen (4 Polig)

AGT-16P: CEE-Messadapter für 16A-Drehstromsteckdosen (5 Polig)

AGT-32T: CEE-Messadapter für 32A-Industriesteckdose (3 Polig)

AGT-32C: CEE-Messadapter für 32A-Drehstromsteckdosen (4 Polig)

AGT-32P: CEE-Messadapter für 32A-Drehstromsteckdosen (5 Polig)

AGT-63P: CEE-Messadapter für 63A-Drehstromsteckdosen (5 Polig)

Adapter mit UNI-Schuko-Stecker mit Auslöser

Adapter mit UNI-Schuko-Winkelstecker

Adapter mit Messspitze zur Messung der Schleifenimpedanz

Messleitung 5m, rot, 1kV

Messleitung 10m, rot, 1kV

Messleitung 20m, rot, 1kV

SP-2m: Teleskop-Prüfsonde

Krokodilklemme K-02, blau, 1kV, 20A

Magnetaufhängung für Messgerät

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-304F Schleifenimpedanz-Messgerät (nach Artikelnummern)
