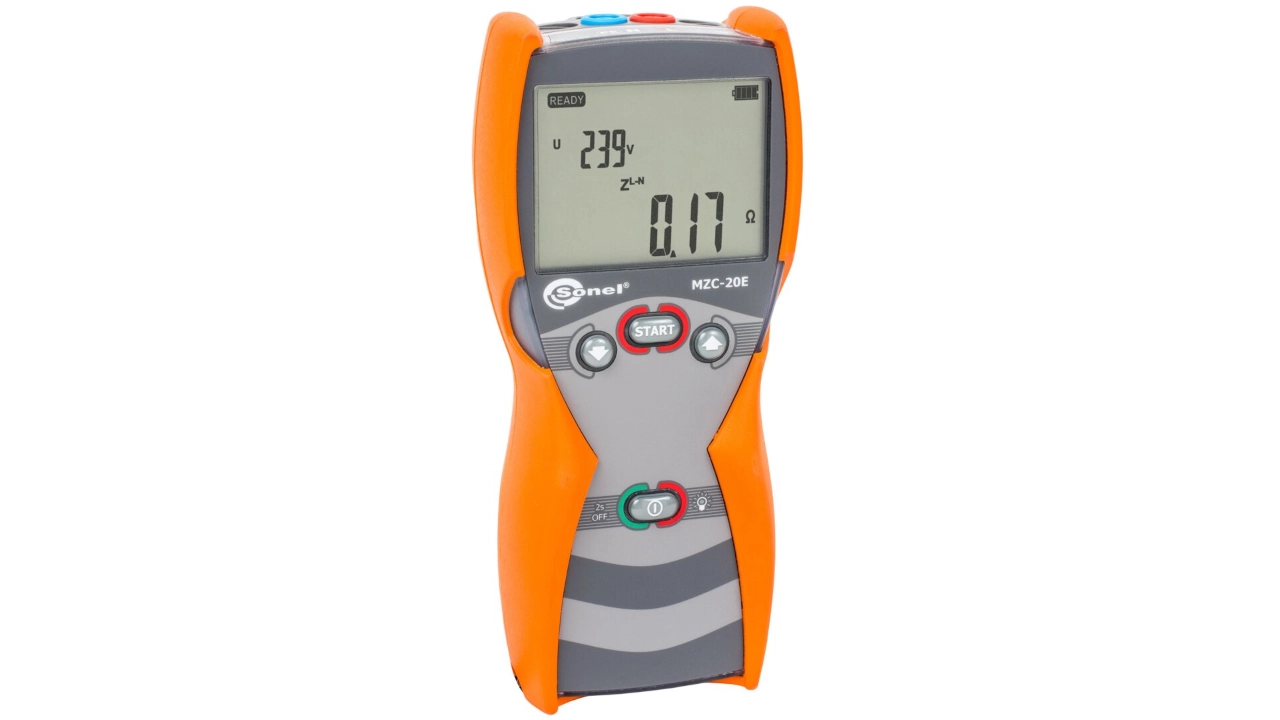

MZC-20E Miernik impedancji pętli zwarcia (WMPLMZC20E)

MZC-20E Miernik impedancji pętli zwarcia (WMPLMZC20E)

  • MZC-20E Miernik impedancji pętli zwarcia (WMPLMZC20E)
    MZC-20E Miernik impedancji pętli zwarcia (WMPLMZC20E)
    • Indeks: WMPLMZC20E
    • Kategoria: Miernik impedancji pętli zwarcia
    • Stan: Nowy
    • Napięcie sieciowe do maks. 440V
      • Cena (netto):
      • 1362,00 zł
      • Dostępność:
      • na zapytanie
      • Wybierz ilość:
Opis

Czy MZC-20E to odpowiedni miernik impedancji pętli zwarcia dla mnie?

MZC-20E to miernik impedancji pętli zwarcia o bardzo prostej obsłudze. Zakres jego funkcji ogranicza się wyłącznie do pomiaru impedancji pętli zwarcia oraz napięcia. Na tej podstawie obliczany jest spodziewany prąd zwarciowy.

MZC-20E to niedrogi miernik impedancji pętli zwarcia, który nie posiada dodatkowych funkcji, takich jak pamięć czy transmisja danych. Dzięki temu idealnie nadaje się do profesjonalnego użytku na placach budowy i w przemyśle.

Urządzenie może wykonywać pomiary impedancji pętli zwarcia przy napięciu sieciowym do 440 V. Pomiar wykonywany jest metodą dwupunktową i pozwala na pomiar impedancji do 0,24 Ω.

Porównanie MZC-20E i MZC-304F

Oba mierniki znajdują się w tej samej ergonomicznej obudowie. Istotne różnice dotyczą jednak funkcjonalności. MZC-20E to prosty miernik Z-pętli, przeznaczony do pomiaru napięcia i impedancji pętli zwarcia (prąd zwarciowy jest obliczany na podstawie wyników pomiaru). Funkcja zapisu danych nie została w nim zaimplementowana.

Model MZC-304F kosztuje około dwa razy więcej, ale oferuje znacznie większą liczbę funkcji i metod pomiarowych. Szczegółowy opis tego miernika znajdziesz na stronie produktu MZC-304F.

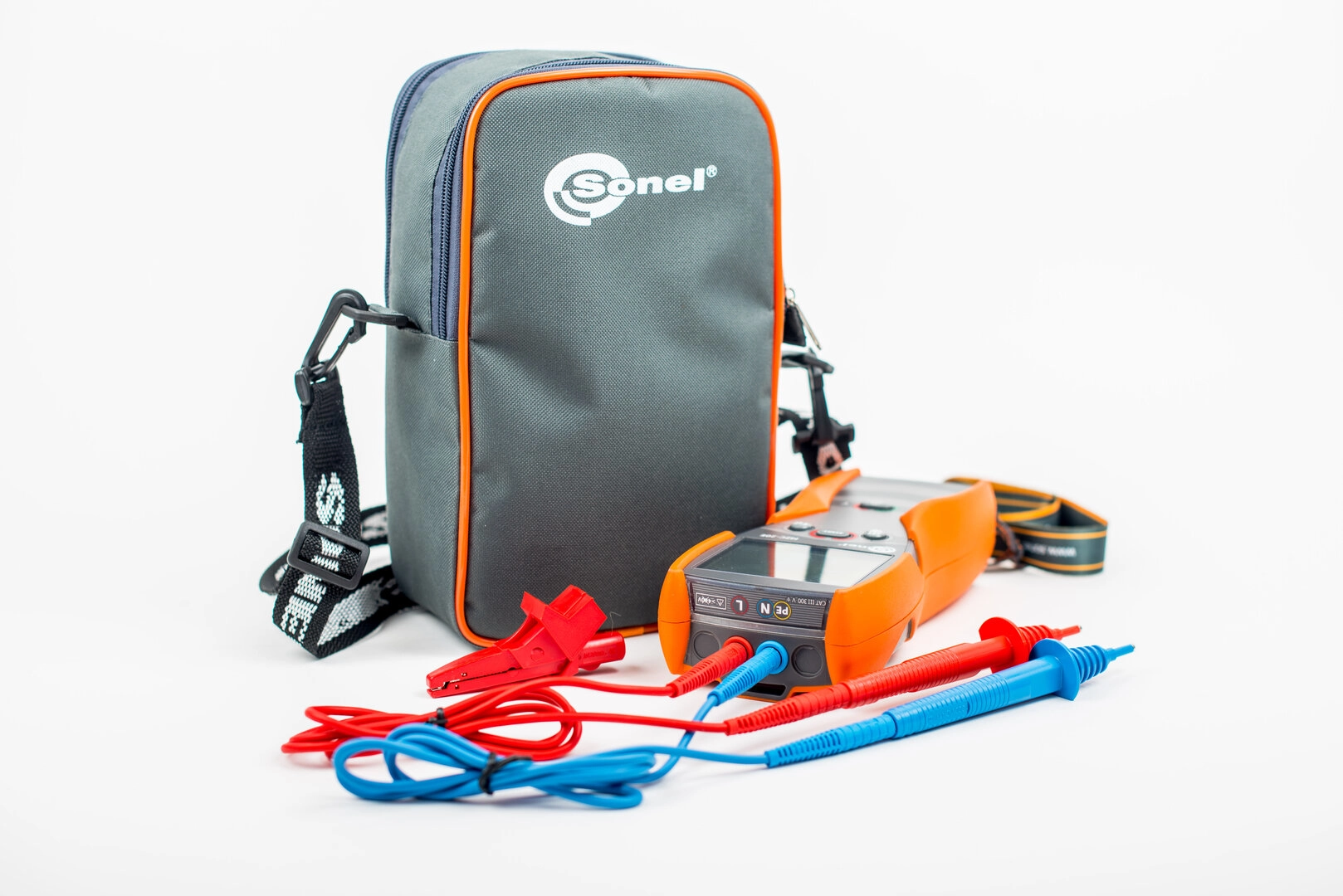

Zakres dostawy MZC‑20E (WMPLMZC20E)

Zakres dostawy MZC‑20E (WMPLMZC20E)

Co można mierzyć miernikiem impedancji pętli zwarcia MZC-20E?

Poniższa tabela przedstawia przejrzysty przegląd funkcji pomiarowych i możliwych zastosowań miernika impedancji pętli zwarcia MZC-20E.

  • Legenda:
    • check
    • Pomiar możliwy (wymaga dodatkowego wyposażenia)
    • check
    • Pomiar możliwy (wyposażenie w zestawie)
    • close
    • Pomiar niemożliwy
Pomiar MZC-20E
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia (metoda dwuprzewodowa) check
Spodziewany prąd zwarciowy (obliczany) check
Napięcie
Pomiar napięcia check
Dane techniczne

Dane katalogowe MZC‑20E

Poniższa tabela zawiera szczegółowe zestawienie parametrów technicznych miernika MZC‑20E.

Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia serii MZC. Dzięki niemu możesz szybko porównać różne modele między sobą.

Funkcja pomiarowa Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie sieciowe
Napięcie sieciowe AC 0 – 440 V 0 – 440 V 1 V ±(2% w. zmierz. + 3 cyfry)
Impedancja pętli zwarcia (pomiar dwuprzewodowy) maks. 15,3 A (230 V), 26,7 A (400 V)
Impedancja pętli zwarcia (ZS) 0,24 – 200 Ω
(przewód pomiarowy 1,2m)		 0,00 – 19,99 Ω 0,01 Ω ±(2,5% w. zmierz. + 5 cyfry)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% w. zmierz. + 3 cyfry)
100 – 200 Ω 1 Ω ±(3% w. zmierz. + 3 cyfry)
0,26 – 200 Ω
(przewód pomiarowy 5m)		 0,00 – 19,99 Ω 0,01 Ω ±(2,5% w. zmierz. + 5 cyfry)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% w. zmierz. + 3 cyfry)
100 – 200 Ω 1 Ω ±(3% w. zmierz. + 3 cyfry)
0,28 – 200 Ω
(przewód pomiarowy 10m)		 0,00 – 19,99 Ω 0,01 Ω ±(2,5% w. zmierz. + 5 cyfry)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% w. zmierz. + 3 cyfry)
100 – 200 Ω 1 Ω ±(3% w. zmierz. + 3 cyfry)
0,35 – 200 Ω
(przewód pomiarowy 20m)		 0,00 – 19,99 Ω 0,01 Ω ±(2,5% w. zmierz. + 5 cyfry)
20,0 – 99,9 Ω 0,1 Ω ±(2,5% w. zmierz. + 3 cyfry)
100 – 200 Ω 1 Ω ±(3% w. zmierz. + 3 cyfry)
Rezystancja (R) Obliczany i wyświetlana dla ZS < 10 Ω 0 – 9,99 Ω 0,01 Ω ±(5% w. zmierz. + 5 cyfry) wartości ZS
Reaktancja (X)
Prąd zwarciowy Obliczany na podstawie ZS i napięcia znamionowego 1,15 – 9,99 A 0,01 A Obliczana na podstawie błędu impedancji pętli zwarcia
10,0 – 99,9 A 0,1 A
100 – 999 A 1 A
1,00 – 9,99 kA 0,01 kA
10,0 – 40,0 kA 0,1 kA

Tabela: Dane katalogowe MZC-20E

Zgodność z normami MZC-20E

Miernik impedancji pętli zwarcia MZC-20E spełnia obowiązujące europejskie normy, które zostały opracowane na podstawie standardów IEC oraz dyrektyw UE i wdrożone do krajowych przepisów, takich jak normy PN (Polska).

Poniższe tabele przedstawiają zgodność modelu MZC-20E z odpowiednimi normami:

  • Pierwsza tabela pokazuje zgodność z odpowiednimi metodami pomiarowymi.
  • Druga tabela zawiera przegląd ogólnych norm, które spełnia samo urządzenie.
Zgodność z normami MZC‑20E: Metody pomiarowe
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych
PN-EN IEC 61557-3 Część 3: Impedancja pętli zwarcia

Tabela: Zgodność modelu MZC‑20E z normami dotyczącymi metod pomiarowych.
Zgodność z normami MZC‑20E: Urządzenie pomiarowe
Kompatybilność elektromagnetyczna (EMC 2014/30/UE)
PN-EN IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne
PN-EN IEC 61326-2-2 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych
Dyrektywa niskonapięciowa (LVD 2014/35/UE)
PN-EN 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne
PN-EN IEC 61010-2-030 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
PN-EN IEC 61010-031 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 031: Wymagania bezpieczeństwa dotyczące ręcznych i manipulowanych ręcznie sond przeznaczonych do badań i pomiarów elektrycznych

Tabela: Zgodność modelu MZC‑20E z normami dotyczącymi urządzenia pomiarowego.
Do pobrania

Instrukcja obsługi MZC-20E

Instrukcja obsługi MZC-20E download

Karta katalogowa MZC-20E

Karta katalogowa MZC-20E download

Deklaracja zgodności MZC-20E

Deklaracja zgodności MZC-20E download
Zakres dostawy
  • Legenda:
    • check
    • Akcesoria wchodzą w skład zestawu
    • close
    • Akcesoria nie wchodzą w skład zestawu
Zakres dostawy MZC-20E
Przewód pomiarowy 1,2 m, czerwony, 1kV (WAPRZ1X2REBB)
check
Przewód pomiarowy 1,2m, niebieski, 1 kV (WAPRZ1X2BUBB)
check
Sonda ostrzowa, czerwona (WASONREOGB1)
check
Sonda ostrzowa, niebieska (WASONBUOGB1)
check
Krokodylek, czerwony, 1 kV, 20 A (WAKRORE20K02)
check
Uchwyt - zawieszka do obudowy M-1 (WAPOZUCH1)
check

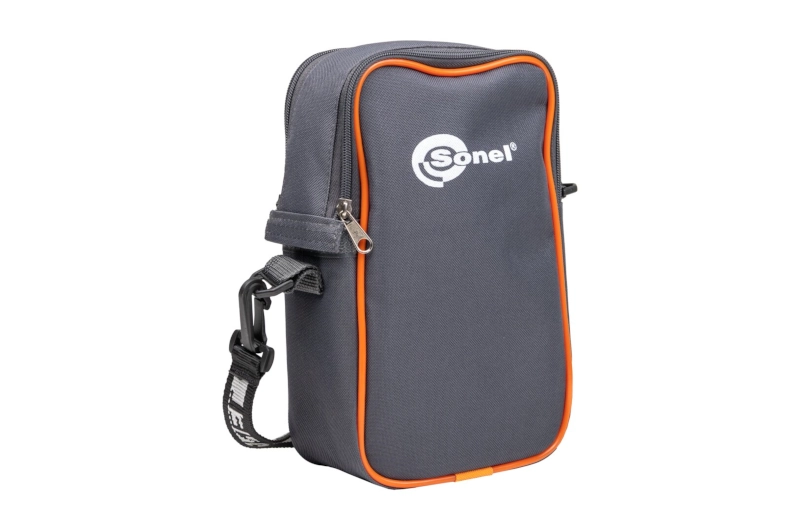

Futerał M-13 (WAFUTM13)
check
Szelki do miernika M-1 (WAPOZSZE4)
check
4x Bateria alkaliczna AA LR06 (15A) 1,5 V (WABATAA)
check
Certyfikat kalibracji (WADOKCK)
check

Zakres dostawy MZC‑20E
Akcesoria

Kompletna lista akcesoriów do miernika impedancji pętli zwarcia MZC-20E

Poniżej znajduje się pełne zestawienie wszystkich akcesoriów do miernika impedancji pętli zwarcia typu MZC-20E, uporządkowane według numerów katalogowych.

Indeks Opis

AGT-16T: Adapter pomiarowy CEE 16A, jednofazowy

AGT-16C: Adapter pomiarowy CEE 16A, trójfazowy

AGT-16P: Adapter pomiarowy CEE 16A, trójfazowy

AGT-32T: Adapter pomiarowy CEE 32A, jednofazowy

AGT-32C: Adapter pomiarowy CEE 32A, trójfazowy

AGT-32P: Adapter pomiarowy CEE 32A, trójfazowy

AGT-63P: Adapter pomiarowy CEE 63A, trójfazowy

Przewód pomiarowy 5m, czerwony, 1kV

Przewód pomiarowy 10m, czerwony, 1kV

Przewód pomiarowy 20m, czerwony, 1kV

Sonda ostrzowa, żółta

SP-2m: Sonda ostrzowa rozkładana

Lista akcesoriów do miernika impedancji pętli zwarcia MZC-20E
