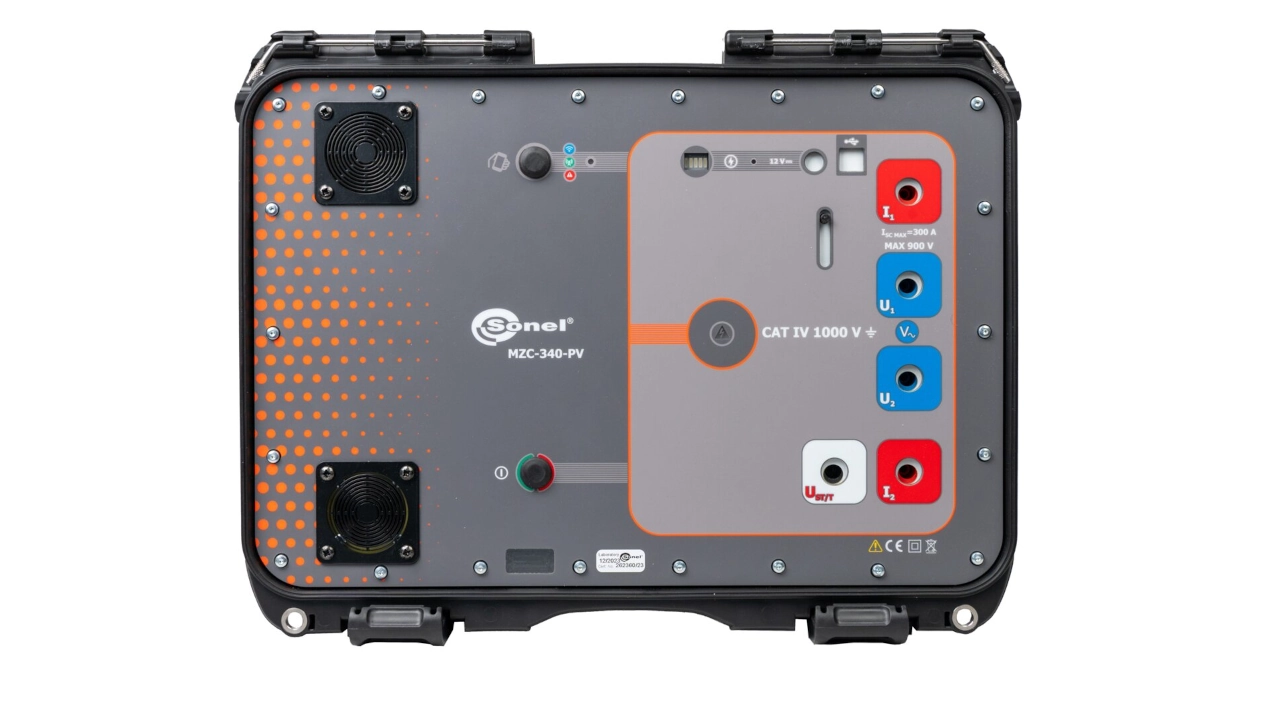

MZC-340-PV Schleifenimpedanz-Messgerät (WMDEMZC340PV)

MZC-340-PV Schleifenimpedanz-Messgerät (WMDEMZC340PV)

  • MZC-340-PV Schleifenimpedanz-Messgerät (WMDEMZC340PV)
    MZC-340-PV Schleifenimpedanz-Messgerät (WMDEMZC340PV)
    • Index: WMDEMZC340PV
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 900V
      • Preis (Netto):
      • 3790,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-340-PV das richtige Schleifenimpedanz-Messgerät für mich?

In Solarparks und großen PV-Anlagen kommen Wechselrichter mit Spannungen von 1500V DC und 800V AC zum Einsatz. Das MZC-340-PV ist speziell für diese Anwendungen entwickelt. Die Messung des Netzinnenwiderstands und der Schleifenimpedanz erfolgt dabei zwischen dem Wechselrichter und dem Transformator.

Das MZC-340-PV ermöglich die Messung bei Netzspannungen bis maximal 900V bei einem maximalen Messstrom von 305A. Auch wenn das MZC-340-PV für den Einsatz in Solarparks entwickelt wurde, kann man das Schleifenimpedanz-Messgerät auch für andere Anwendungen verwenden, bei denen Netzspannungen bis 900V AC verwendet werden.

Das MZC-340-PV arbeitet in den Messbereichen 7,2mΩ - 1999mΩ (Vierleitermessung).

Um dir die richtige Wahl zu erleichtern, stellen wir alle notwendigen Informationen auf dieser Produktseite bereit. Hierzu gehören die Datenblattwerte, Normkonformität und die Auflistung von Standardzubehör und weiterem Zubehör.

Berührungsspannung messen mit MZC-340-PV

Neben der Messung der Schleifenimpedanz und des Netzinnenwiderstands kann das MZC-340-PV auch die Berührungsspannung erfassen – mit einer maximalen Spannung von bis zu 100V. Dabei stehen zwei verschiedene Messmethoden zur Verfügung.

  • Berührungsspannung (Spannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung)
  • Berührungsschlagspannung (Spannung zwischen einem leitfähigen Teil und dem Untergrund (mit spezieller Messsonde))

Was kann mit dem Messgerät für Schleifenimpedanz MZC-340-PV gemessen werden?

Die nachstehende Tabelle verschafft dir einen schnellen Überblick über die Messfunktionen und Einsatzmöglichkeiten des MZC-340-PV Schleifenimpedanz-Messgeräts.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-340-PV
Schleifenimpedanz
Schleifenimpedanz (Vierleitermessung) check
Prospektiver Kurzschlussstrom check
Spannung
Spannungsmessung check
Frequenzmessung check
Berührungsspannung check
Berührungsschlagspannung check
Technische Daten

Datenblattwerte MZC-340-PV

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-340-PV dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 V – 900 V 0 – 249 V 1 V ±(2% v.Mw. + 4 Digits)
250 V – 900 V 1 V ±(2% v.Mw. + 2 Digits)
Frequenz
Frequenz 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% v.Mw. + 1 Digits)
Schleifenimpedanz (Vierleitermessung) max. 305 A: 220 A (800 V), 190 A (690 V), 280 A (500V), 220 A (400 V), 130 A (230 V)
Schleifenimpedanz (ZS),
UN = 200 - 900 V		 7,2 mΩ - 1999 mΩ
nach IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Widerstand (R),
UN = 200 - 900 V		 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ) von ZS
Blindwiderstand (X),
UN = 200 - 900 V		 200 – 1999 mΩ 1 mΩ
Kurzschlussstrom (IK) 115,0 A – 32,9 kA
UN = 230 V		 110 A – 199,9 A 0,1 A Errechnet aus dem Fehler der Schleifenimpedanz
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 A – 55,5 kA
UN = 400 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
250 A – 69,4 kA
UN = 500 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
345 A – 95,8 kA
UN = 690 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
400 A – 111,1 kA
UN = 800 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
Berührungsspannung
Berührungsspannung 0 – 100 V 0 – 100 V 1 V ±(10% v.Mw. + 2 Digits)
Berührungsschlagspannung

Tabelle: Datenblattwerte MZC-340-PV

Normkonformität MZC-340-PV

Das Schleifenimpedanz-Messgerät MZC-340-PV entspricht den in der EU gültigen Normen, die auf den IEC-Standards und EU-Richtlinien basieren und in nationale Vorschriften, wie die VDE- und ÖVE-Normen, übernommen wurden.

Die folgenden zwei Tabellen veranschaulichen die Normenkonformität des MZC-340-PV:

  • Die erste Tabelle bezieht sich auf die Einhaltung der relevanten Messmethoden.
  • Die zweite Tabelle zeigt die allgemeinen Normen, denen das Messgerät selbst entspricht.
Normkonformität des MZC-340-PV: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-340-PV betreffend der Messmethoden.
Normkonformität des MZC-340-PV: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
Funkanlagenrichtlinie (RED 2014/53/EU)
ETSI EN 301489-1 Elektromagnetische Verträglichkeit (EMV) - Standard für Funkeinrichtungen und -dienste - Teil 1: Gemeinsame technische Anforderungen - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 301489-17 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste - Teil 17: Spezifische Bedingungen für Breitbanddatenübertragungssysteme - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 300328 Breitband-Übertragungssysteme - Datenübertragungsgeräte zum Betrieb im 2,4-GHz-Band - Harmonisierte Norm zur Nutzung von Funkfrequenzen
DIN EN 62311
(VDE 0848-311)		 Bewertung von elektrischen und elektronischen Einrichtungen in Bezug auf Begrenzungen der Exposition von Personen in elektromagnetischen Feldern (0 Hz bis 300 GHz)

Tabelle: Normkonformität des MZC-340-PV: Messgerät
Download

Bedienungsanleitung MZC-340-PV

Bedienungsanleitung MZC-340-PV download

Datenblatt MZC-340-PV

Datenblatt MZC-340-PV download

Konformitätserklärung MZC-340-PV

Konformitätserklärung MZC-340-PV download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-340-PV

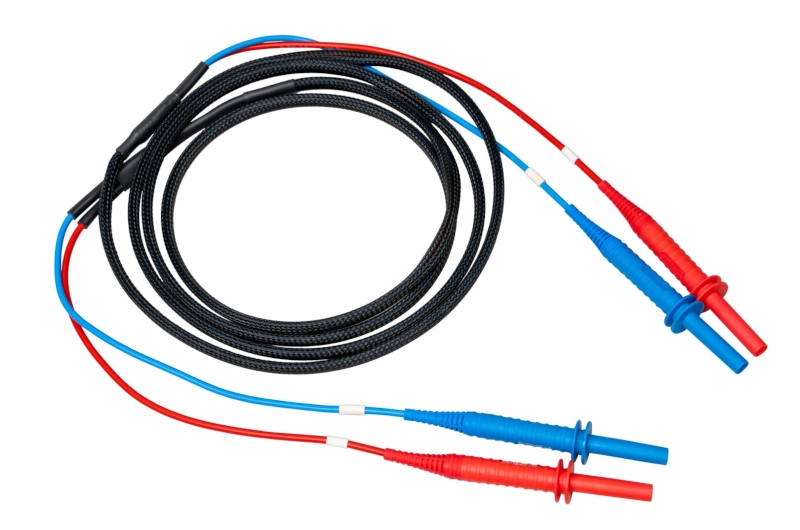

Zweiadrige Messleitung, 3m, (10/25A, CAT IV 1000V) U1/I1 (WAPRZ003DZBBU1I1CATIV)
check
Zweiadrige Messleitung, 3m, (10/25A, CAT IV 1000V) U2/I2 (WAPRZ003DZBBU2I2CATIV)
check

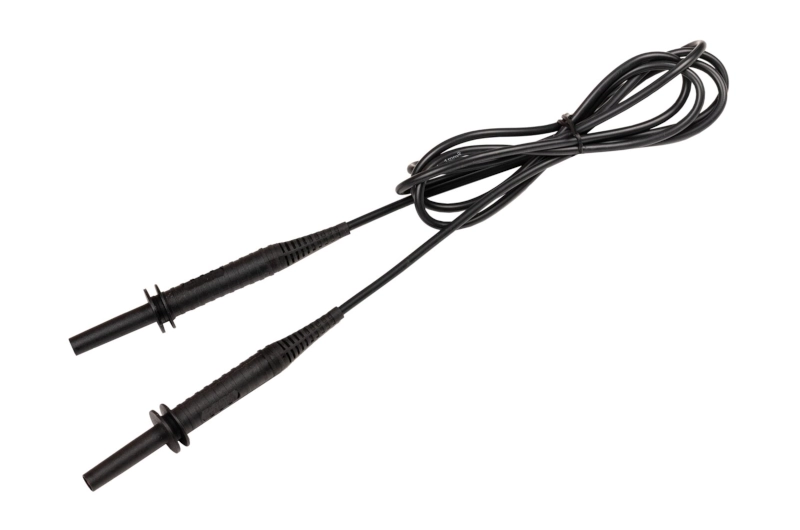

Messleitung 1,8 m, schwarz, 5kV (WAPRZ1X8BLBB5K)
check

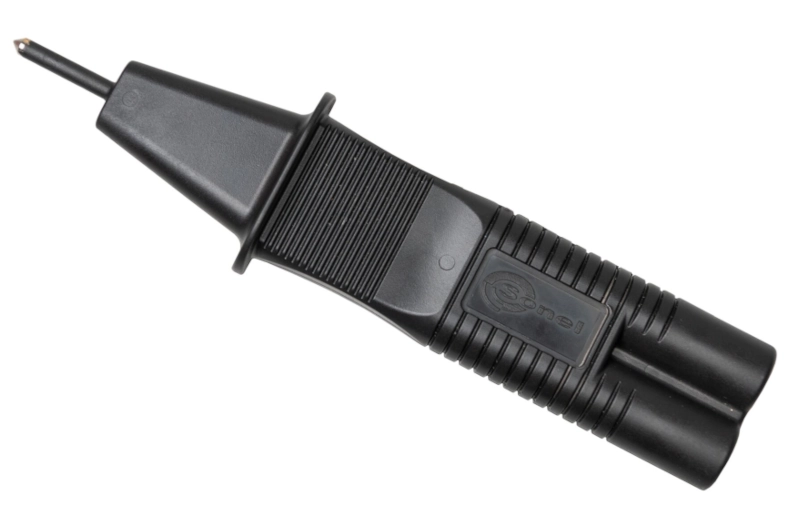

Kelvin-Messspitze, 1 kV, CAT IV 1000V (WASONSPGB2)
check

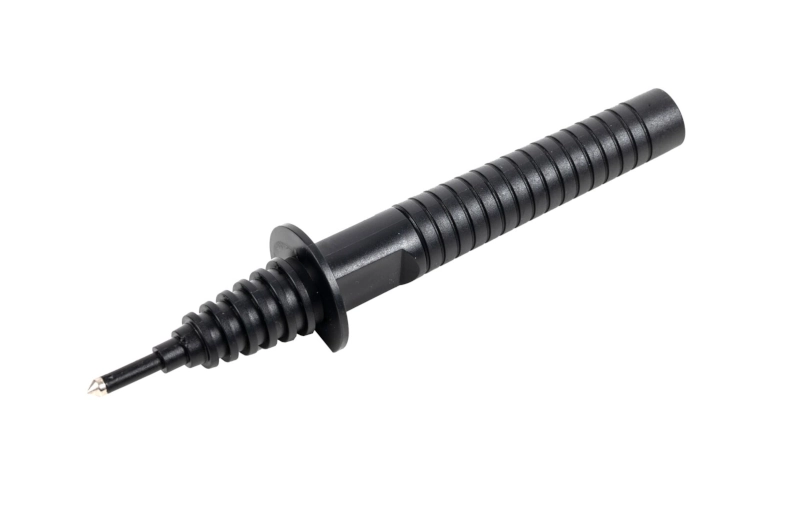

Messspitze, schwarz, 11 kV (WASONBLOGB11)
check

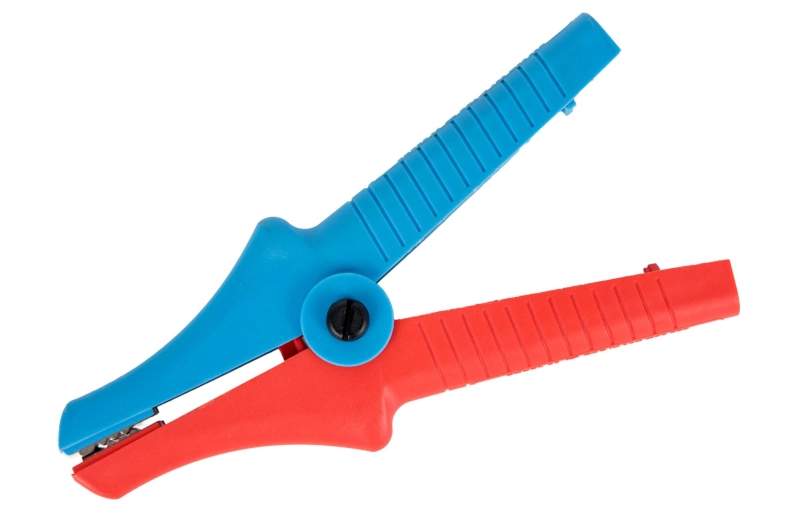

Kelvin-Klemme, 1 kV, 25 A, CAT IV 1000V (WAKROKELK07)
check

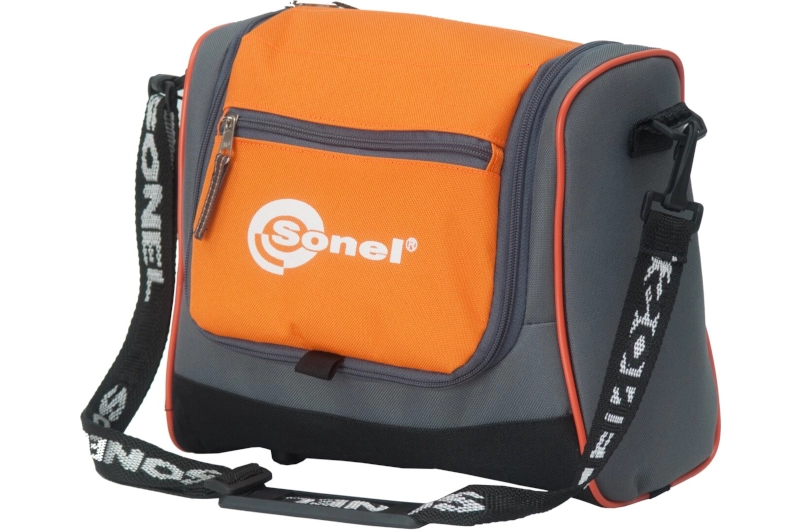

Zubehörtasche M-6 (WAFUTM6)
check
Akkuladegerät Z-19 (WAZASZ19)
check
Leitung für Netzteil 230 V (IEC-C7-Stecker) (WAPRZLAD230)
check
USB-Kabel (WAPRZUSB)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-340-PV
Zubehör

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-340-PV

Im Folgenden findest du die Zubehörliste für das Z-Schleifen-Messgerät MZC-340-PV, übersichtlich nach Indexen sortiert.

Index Beschreibung

Kontrollgerät (Tablet)

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-340-PV Schleifenimpedanz-Messgerät (nach Indexen)
