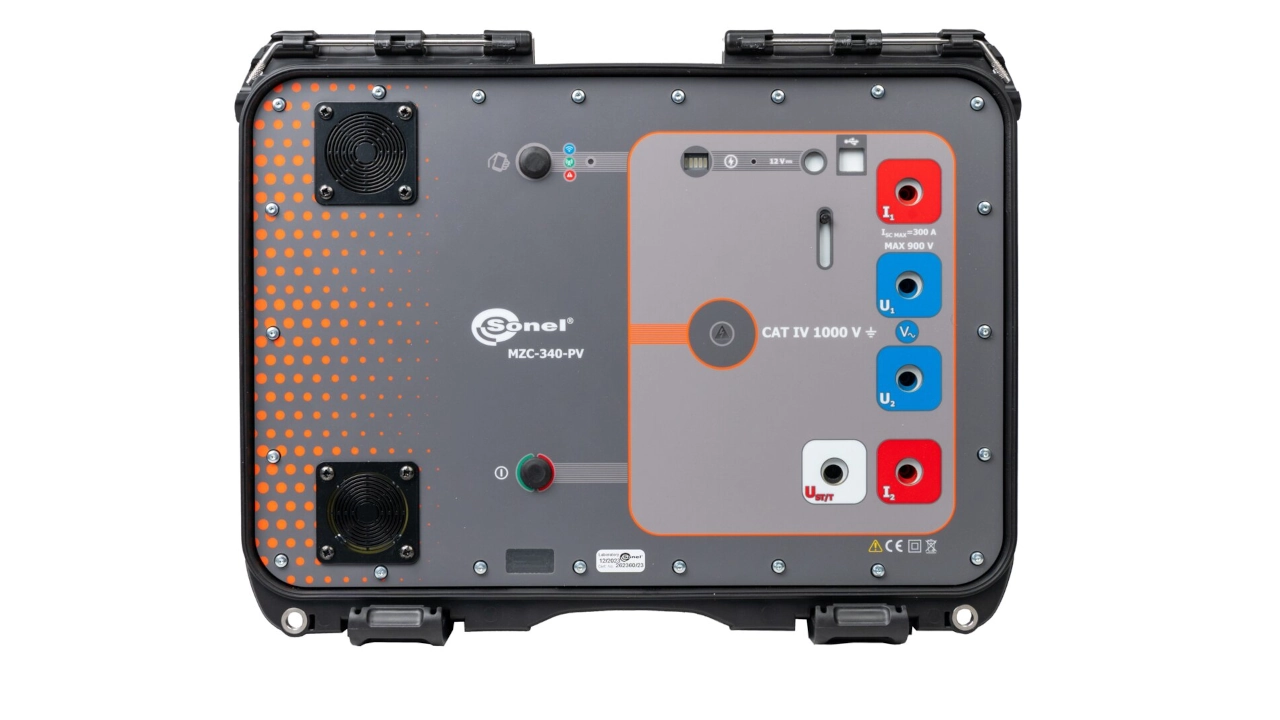

MZC-340-PV Miernik impedancji pętli zwarcia (WMPLMZC340PV)

MZC-340-PV Miernik impedancji pętli zwarcia (WMPLMZC340PV)

  • MZC-340-PV Miernik impedancji pętli zwarcia (WMPLMZC340PV)
    MZC-340-PV Miernik impedancji pętli zwarcia (WMPLMZC340PV)
    • Indeks: WMPLMZC340PV
    • Kategoria: Miernik impedancji pętli zwarcia
    • Stan: Nowy
    • Napięcie sieciowe do maks. 900V
      • Cena (netto):
      • 15450,00 zł
      • Dostępność:
      • na zapytanie
      • Wybierz ilość:
Opis

Czy MZC-340-PV to odpowiedni miernik impedancji pętli zwarcia dla mnie?

W elektrowniach fotowoltaicznych i dużych instalacjach PV stosowane są falowniki pracujące przy napięciach rzędu 1500 V DC oraz 800 V AC. MZC-340-PV został opracowany specjalnie z myślą o tego typu zastosowaniach. Pomiar impedancji pętli zwarcia oraz rezystancji wewnętrznej sieci odbywa się w tym przypadku pomiędzy falownikiem a transformatorem.

MZC-340-PV umożliwia pomiary przy napięciach sieciowych do 900 V AC oraz przy maksymalnym prądzie pomiarowym 305 A. Choć zaprojektowano go z myślą o pracy w elektrowniach słonecznych, miernik może być również stosowany w innych instalacjach, w których występują napięcia do 900 V AC.

Zakres pomiarowy MZC-340-PV: 7,2 mΩ – 1999 mΩ (pomiar czteroprzewodowy).

Aby ułatwić podjęcie decyzji, na stronie produktu udostępnione są wszystkie niezbędne informacje, takie jak: dane techniczne (wartości z karty katalogowej), zgodność z normami, zestawienie wyposażenia standardowego i dodatkowego.

Pomiar napięcia dotykowego za pomocą MZC-340-PV

Oprócz pomiaru impedancji pętli zwarcia i rezystancji wewnętrznej sieci, MZC-340-PV umożliwia również pomiar napięcia dotykowego – do 100 V. Do dyspozycji są dwie metody pomiarowe:

  • Napięcie dotykowe (napięcie między częściami przewodzącymi w przypadku ich jednoczesnego dotknięcia)
  • Napięcie dotykowe rażeniowe (napięcie między częścią przewodzącą a podłożem, z użyciem specjalnej sondy pomiarowej)

Co można zmierzyć miernikiem MZC-340-PV?

Poniższa tabela zawiera szybki przegląd funkcji pomiarowych oraz możliwych zastosowań miernika impedancji pętli zwarcia MZC-340-PV.

  • Legenda:
    • check
    • Pomiar możliwy (wymaga dodatkowego wyposażenia)
    • check
    • Pomiar możliwy (wyposażenie w zestawie)
    • close
    • Pomiar niemożliwy
Pomiar MZC-340-PV
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia (metoda czteroprzewodowa) check
Spodziewany prąd zwarciowy (obliczany) check
Napięcie
Pomiar napięcia check
Pomiar częstotliwości check
Pomiar napięcia dotykowego check
Pomiar napięcia dotykowego rażeniowego check
Dane techniczne

Dane katalogowe MZC-340-PV

Poniższa tabela zawiera szczegółowe zestawienie danych technicznych miernika MZC-340-PV.

Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia z serii MZC. Dzięki niemu możesz szybko porównać poszczególne urządzenia między sobą.

Funkcja pomiarowa Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie sieciowe
Napięcie sieciowe AC 0 V – 900 V 0 – 249 V 1 V ±(2% w. zmierz. + 4 cyfry)
250 V – 900 V 1 V ±(2% w. zmierz. + 2 cyfry)
Częstotliwość
Częstotliwość 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% w. zmierz. + 1 cyfry)
Impedancja pętli zwarcia (pomiar czteroprzewodowy) maks. 305 A: 220 A (800 V), 190 A (690 V), 280 A (500V), 220 A (400 V), 130 A (230 V)
Impedancja pętli zwarcia (ZS),
UN = 200 - 900 V		 7,2 mΩ - 1999 mΩ
wg IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% w. zmierz. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Rezystancja (R),
UN = 200 - 900 V		 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% w. zmierz. + 2 mΩ) von ZS
Reaktancja (X),
UN = 200 - 900 V		 200 – 1999 mΩ 1 mΩ
Prąd zwarciowy (IK) 115,0 A – 32,9 kA
UN = 230 V		 110 A – 199,9 A 0,1 A Obliczana na podstawie błędu impedancji pętli zwarcia
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 A – 55,5 kA
UN = 400 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
250 A – 69,4 kA
UN = 500 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
345 A – 95,8 kA
UN = 690 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
400 A – 111,1 kA
UN = 800 V		 110 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
Napięcie dotykowe
Napięcie dotykowe 0 – 100 V 0 – 100 V 1 V ±(10% w. zmierz. + 2 cyfry)
Napięcie dotykowe rażeniowe

Tabela: Dane katalogowe MZC-340-PV

Zgodność z normami MZC-340-PV

Miernik impedancji pętli zwarcia MZC-340-PV spełnia obowiązujące w Unii Europejskiej normy, które opierają się na standardach IEC i dyrektywach UE, a następnie zostały wdrożone do krajowych przepisów, takich jak normy PN.

Poniższe dwie tabele ilustrują zgodność miernika MZC-340-PV z wymaganiami norm:

  • Pierwsza tabela dotyczy zgodności ze stosowanymi metodami pomiarowymi.
  • Druga tabela przedstawia ogólne normy, którym odpowiada samo urządzenie.
Zgodność z normami MZC-340-PV: Metody pomiarowe
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych
PN-EN IEC 61557-3 Część 3: Impedancja pętli zwarcia

Tabela: Zgodność modelu MZC-340-PV z normami dotyczącymi metod pomiarowych.
Zgodność z normami MZC-340-PV: Urządzenie pomiarowe
Kompatybilność elektromagnetyczna (EMC 2014/30/UE)
PN-EN IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne
PN-EN IEC 61326-2-2 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych
Dyrektywa niskonapięciowa (LVD 2014/35/UE)
PN-EN 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne
PN-EN IEC 61010-2-030 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
Dyrektywa w sprawie urządzeń radiowych (RED 2014/53/UE)
ETSI EN 301489-1 Kompatybilność elektromagnetyczna (EMC) – Norma dla urządzeń i usług radiowych – Część 1: Wspólne wymagania techniczne – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 301489-17 Kompatybilność elektromagnetyczna (EMC) dla urządzeń i usług radiowych – Część 17: Szczególne wymagania dla systemów szerokopasmowej transmisji danych – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 300328 Systemy transmisji szerokopasmowej – Urządzenia do transmisji danych pracujące w paśmie 2,4 GHz – Zharmonizowana norma dotycząca wykorzystania częstotliwości radiowych
PN-EN 62479 Ocena zgodności elektronicznych i elektrycznych urządzeń małej mocy z ograniczeniami podstawowymi dotyczącymi ekspozycji ludzi w polach elektromagnetycznych (od 10 MHz do 300 GHz)

Tabela: Zgodność modelu MZC-340-PV z normami dotyczącymi urządzenia pomiarowego.
Do pobrania

Instrukcja obsługi MZC-340-PV

Instrukcja obsługi MZC-340-PV download

Karta katalogowa MZC-340-PV

Karta katalogowa MZC-340-PV download

Deklaracja zgodności MZC-340-PV

Deklaracja zgodności MZC-340-PV download
Zakres dostawy
  • Legenda:
    • check
    • Akcesoria wchodzą w skład zestawu
    • close
    • Akcesoria nie wchodzą w skład zestawu
Zakres dostawy MZC-340-PV

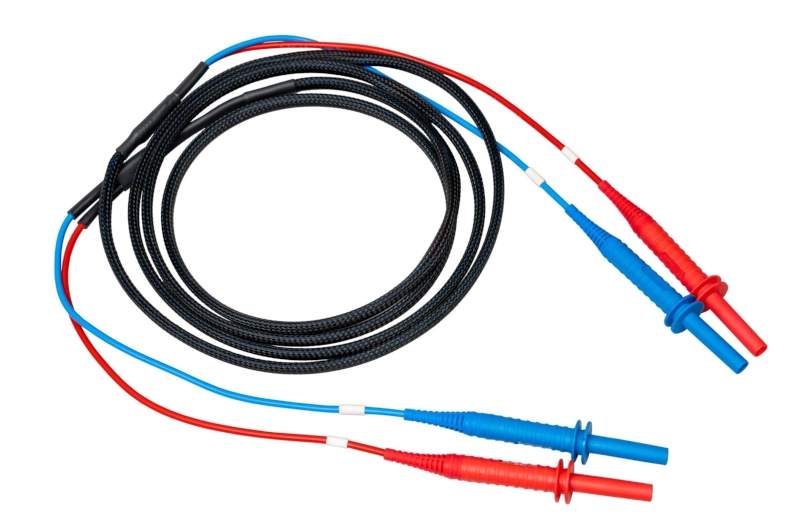

Przewód dwużyłowy, 3m, (10/25A, CAT IV 1000V) U1/I1 (WAPRZ003DZBBU1I1CATIV)
check
Przewód dwużyłowy, 3m, (10/25A, CAT IV 1000V) U2/I2 (WAPRZ003DZBBU2I2CATIV)
check

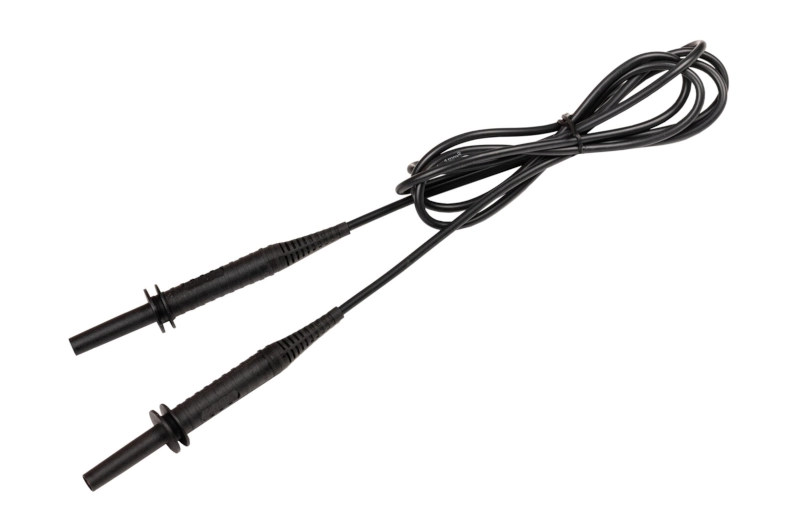

Przewód pomiarowy 1,8 m, czarny, 5kV (WAPRZ1X8BLBB5K)
check

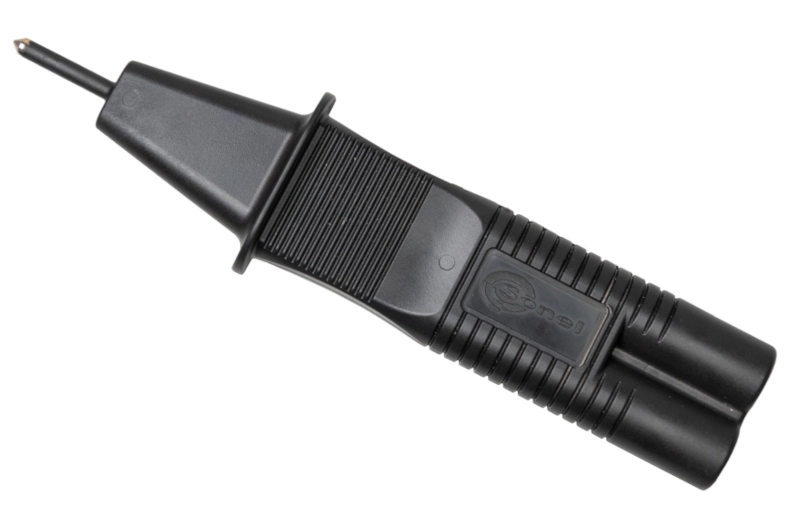

Sonda silnoprądowa Kelvina, 1 kV, CAT IV 1000V (WASONSPGB2)
check

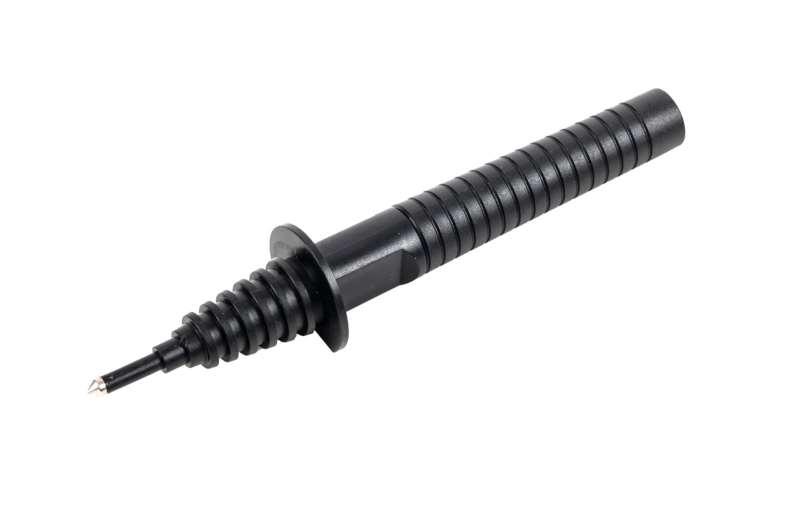

Sonda silnoprądowa Kelvina, czarna, 11 kV (WASONBLOGB11)
check

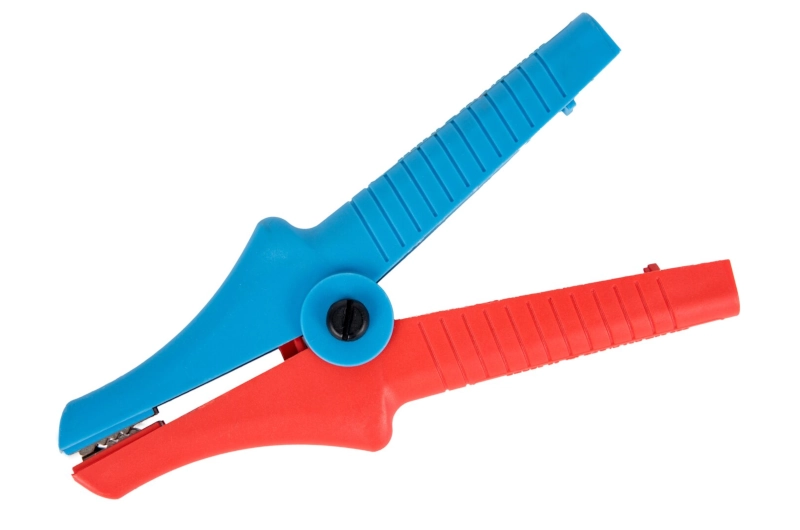

Krokodylek Kelvina, 1 kV, 25 A, CAT IV 1000V (WAKROKELK07)
check

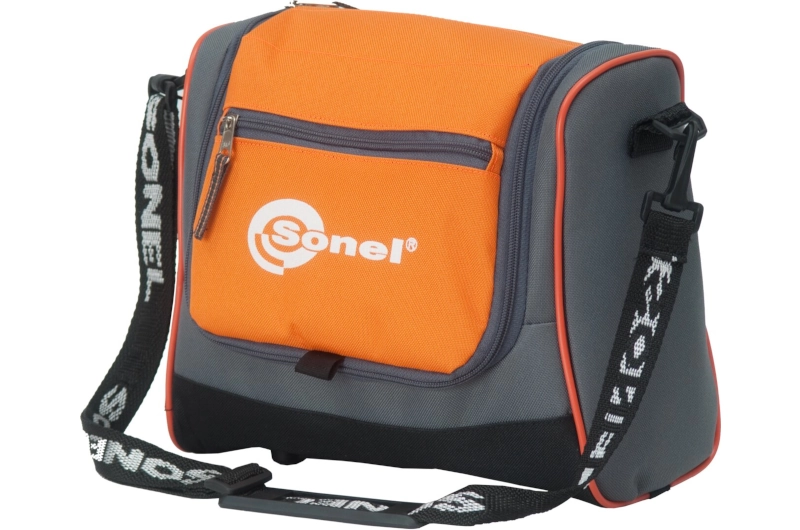

Futerał M-6 (WAFUTM6)
check
Zasilacz do ładowania akumulatorów Z-19 (WAZASZ19)
check
Przewód do zasilania 230 V (wtyk IEC-C7) (WAPRZLAD230)
check
Kabel USB (WAPRZUSB)
check
Certyfikat kalibracji (WADOKCK)
check

Zakres dostawy MZC-340-PV
Akcesoria

Pełna lista akcesoriów do miernika impedancji pętli zwarcia MZC-340-PV

Poniżej znajduje się lista akcesoriów do miernika impedancji pętli zwarcia MZC-340-PV, przejrzyście uporządkowana według numerów katalogowych.

Indeks Opis

Panel sterujący (Tablet)

Sonel Reader: Bezpłatne oprogramowanie do przesyłania danych z miernika do komputera

Sonel PE6: Program do tworzenia protokołów z badań bezpieczeństwa instalacji

Lista akcesoriów do miernika impedancji pętli zwarcia MZC-340-PV (wg numerów katalogowych)
