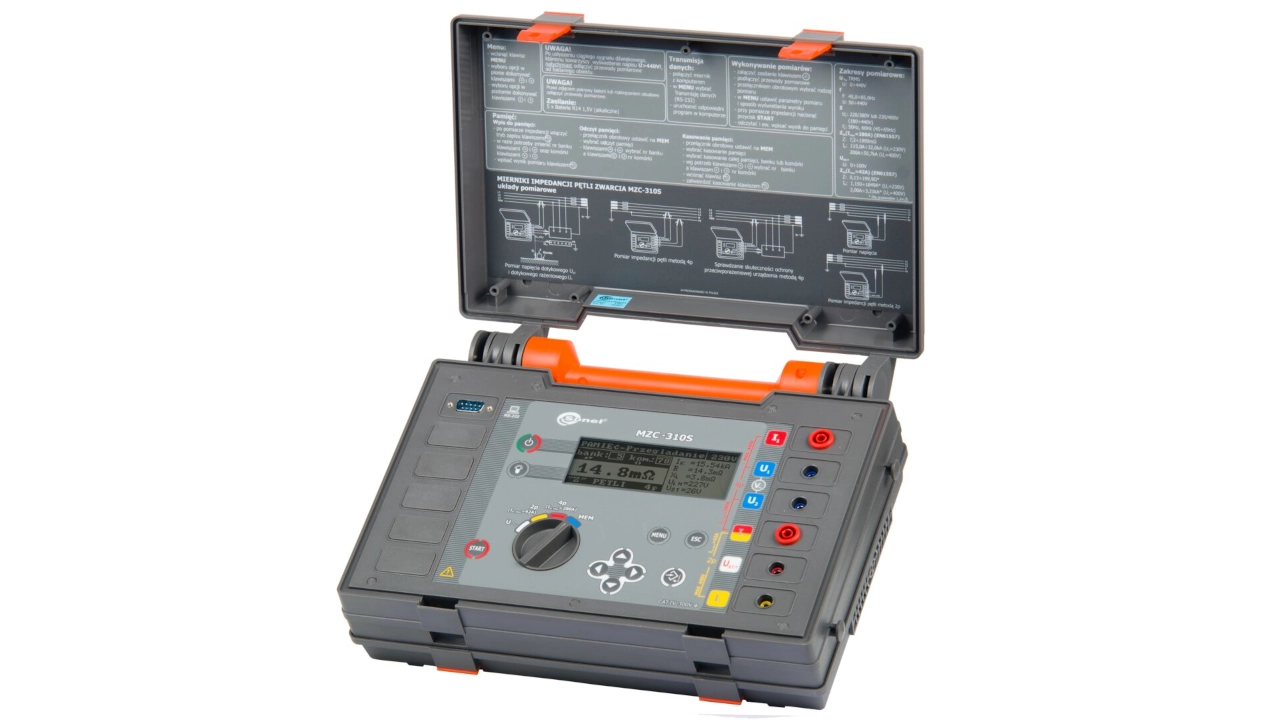

MZC-310S Schleifenimpedanz-Messgerät (WMDEMZC310)

MZC-310S Schleifenimpedanz-Messgerät (WMDEMZC310)

  • MZC-310S Schleifenimpedanz-Messgerät (WMDEMZC310)
    MZC-310S Schleifenimpedanz-Messgerät (WMDEMZC310)
    • Index: WMDEMZC310
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 440V
      • Preis (Netto):
      • 1888,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-310S das richtige Schleifenimpedanz-Messgerät für mich?

Die Auswahl des passenden Schleifenimpedanz-Messgeräts richtet sich in erster Linie nach seinem vorgesehenen Einsatzbereich. Daher solltest du dir zunächst klarmachen, wofür du das Gerät genau verwenden möchtest.

Überlege dir als Erstes, für welche maximale Netzspannung das Messgerät ausgelegt sein muss. Arbeitest du beispielsweise an 400V, 690V oder 800V Netzen?

Das MZC-310S ermöglich die Messung bei Netzspannungen bis maximal 440V.

Als Nächstes solltest du abschätzen, welche minimalen und maximalen Schleifenimpedanzwerte das Messgerät abdecken können muss.

Das MZC-310S arbeitet in den Messbereichen 7,2mΩ - 1999mΩ (Vierleitermessung) und 0,13Ω - 199,9Ω (Zweileitermessung).

Um dir die Entscheidung zu erleichtern, findest du auf dieser Produktseite alle relevanten Informationen. Dazu zählen unter anderem die Datenblattwerte, die Normkonformität sowie eine Übersicht über Standard- und Zusatzzubehör.

Berührungsspannung messen mit MZC-310S

Zusätzlich zu Schleifenimpedanz- und Netzinnenwiderstandsmessungen ermöglicht das MZC-310S auch das Erfassen der Berührungsspannung, wobei bis zu 100 V gemessen werden können. Dafür stehen zwei Messverfahren zur Verfügung:

  • Berührungsspannung (Spannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung)
  • Berührungsschlagspannung (Spannung zwischen einem leitfähigen Teil und dem Untergrund mithilfe einer speziellen Messsonde)

Was kann mit dem Messgerät für Schleifenimpedanz MZC-310S gemessen werden?

Die folgende Tabelle bietet dir einen schnellen Überblick über die verfügbaren Messungen und Funktionen des MZC-310S Schleifenimpedanz-Messgeräts.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-310S
Schleifenimpedanz
Schleifenimpedanz (Vierleitermessung) check
Schleifenimpedanz (Zweileitermessung) check
Prospektiver Kurzschlussstrom check
Spannung
Spannungsmessung check
Frequenzmessung check
Berührungsspannung check
Berührungsschlagspannung check
Technische Daten

Datenblattwerte MZC-310S

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-310S dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 440 V 0 – 440 V 1 V ±(2% v.Mw. + 2 Digits)
Frequenz
Frequenz 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% v.Mw. + 1 Digits)
Schleifenimpedanz (Vierleitermessung) max. 280 A: 280 A (400 V), 160 A (230 V)
Schleifenimpedanz (ZS) 7,2 mΩ - 1999 mΩ
nach IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Widerstand (R) 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ) von ZS
Blindwiderstand (X) 200 – 1999 mΩ 1 mΩ
Kurzschlussstrom (IK) 115,0 A – 32,0 kA
UN = 230 V		 115 A – 199,9 A 0,1 A Errechnet aus dem Fehler der Schleifenimpedanz
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 230 kA 1 kA
200 A – 55,7 kA
UN = 400 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 400 kA 1 kA
Berührungsspannung
Berührungsspannung 0 – 100 V 0 – 100 V 1 V ±(10% v.Mw. + 2 Digits)
Berührungsschlagspannung
Schleifenimpedanz (Zweileitermessung) max. 42 A (400 V), 24 A (230V)
Schleifenimpedanz (ZS) 0,13 Ω - 199,9 Ω
(Messleitung 1,2m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,15 Ω - 199,9 Ω
(Messleitung 5m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,19 Ω - 199,9 Ω
(Messleitung 10m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,25 Ω - 199,9 Ω
(Messleitung 20m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
Widerstand (R) 0,00 – 199,9 Ω 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits) von ZS
Blindwiderstand (X) 20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits) von ZS
Kurzschlussstrom (IK),
UN = 230V		 1,150 A – 1849 A
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1539 A
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1262 A
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 924 kA
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
Kurzschlussstrom (IK),
UN = 400V		 2,00 A – 3,21 kA
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,67 kA
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,19 kA
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 1607 A
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabelle: Datenblattwerte MZC-310S

Normkonformität MZC-310S

Das Schleifenimpedanz-Messgerät MZC-310S erfüllt geltende EU-Normen, die auf IEC-Standards und EU-Richtlinien basieren und in nationale Vorschriften wie VDE- oder ÖVE-Normen übernommen wurden.

In den beiden folgenden Tabellen findest du zum einen die Normkonformität in Bezug auf die verwendeten Messmethoden und zum anderen die Normen, die das MZC-310S Messgerät selbst erfüllt.

Normkonformität des MZC-310S: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-310S betreffend der Messmethoden.
Normkonformität des MZC-310S: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN IEC 61010-031
(VDE 0411-031)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 031: Sicherheitsbestimmungen für handgehaltenes und handgeführtes Messzubehör zum elektrischen Messen und Prüfen

Tabelle: Normkonformität des MZC-310S: Messgerät
Download

Bedienungsanleitung MZC-310S

Bedienungsanleitung MZC-310S download

Datenblatt MZC-310S

Datenblatt MZC-310S download

Konformitätserklärung MZC-310S

Konformitätserklärung MZC-310S download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-310S

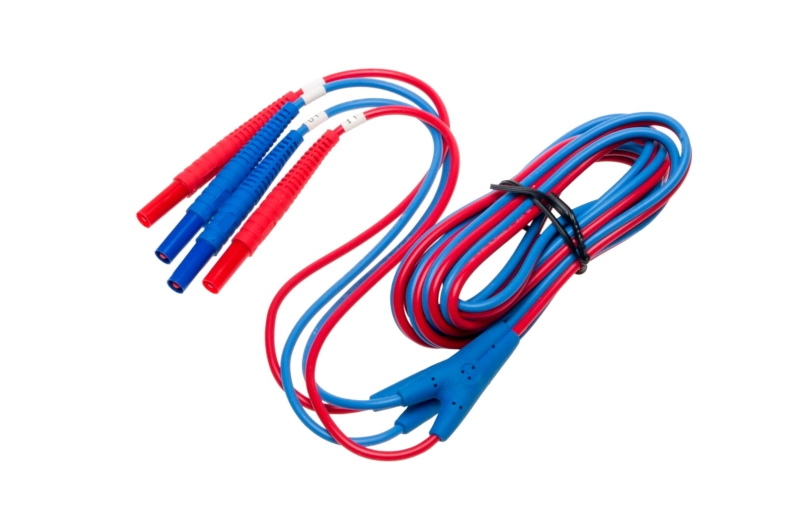

Zweiadrige Messleitung, 3m, (12/32A) U1/I1 (WAPRZ003DZBBU1I1)
check

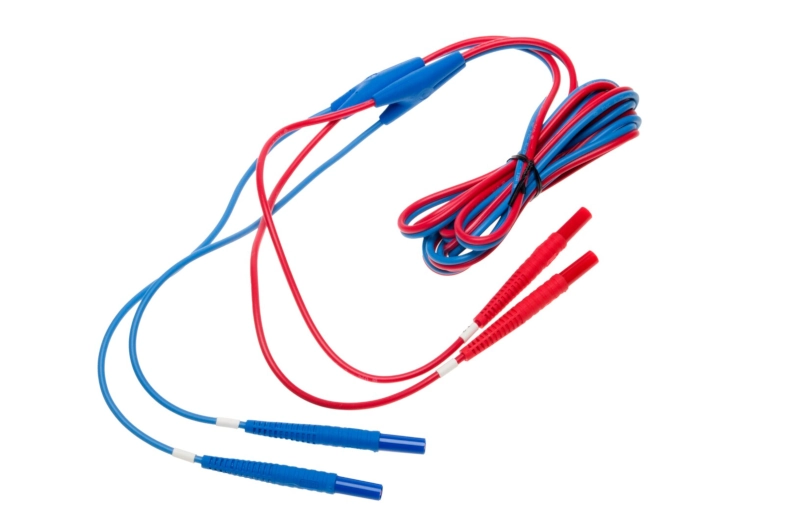

Zweiadrige Messleitung, 3m, (12/32A) U2/I2 (WAPRZ003DZBBU2I2)
check

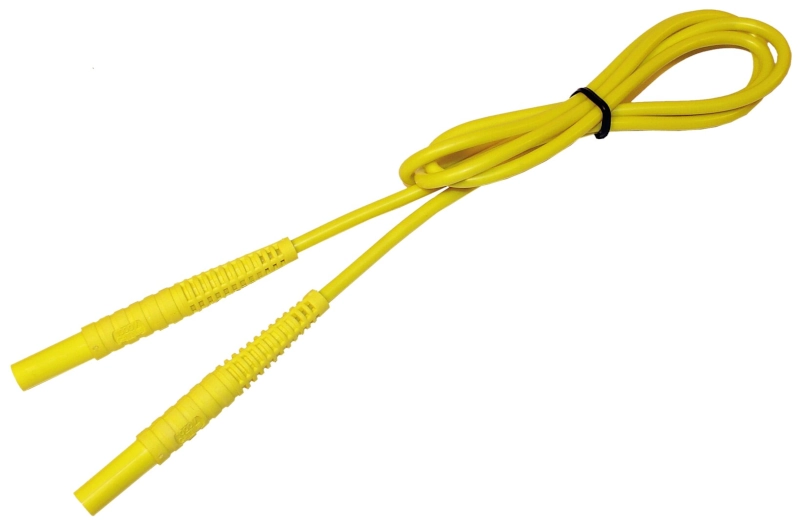

Messleitung 1,2 m, gelb, 1kV (WAPRZ1X2YEBB)
check

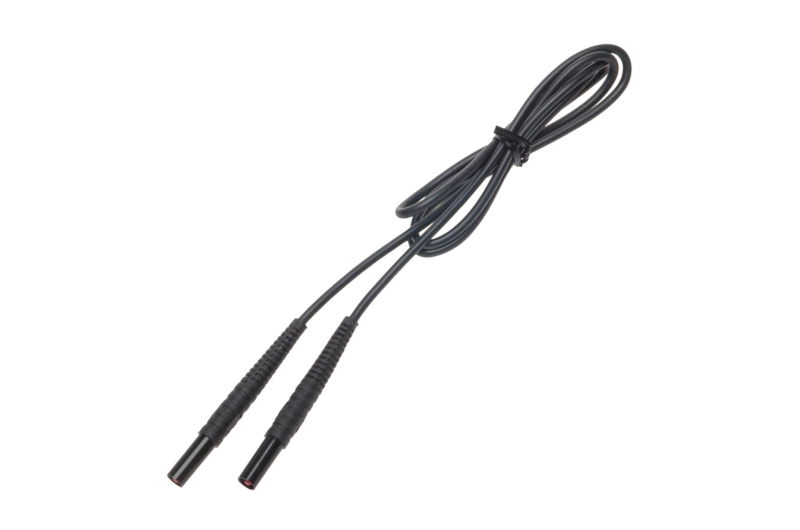

Messleitung 1,2m, schwarz, 1 kV (WAPRZ1X2BLBB)
check

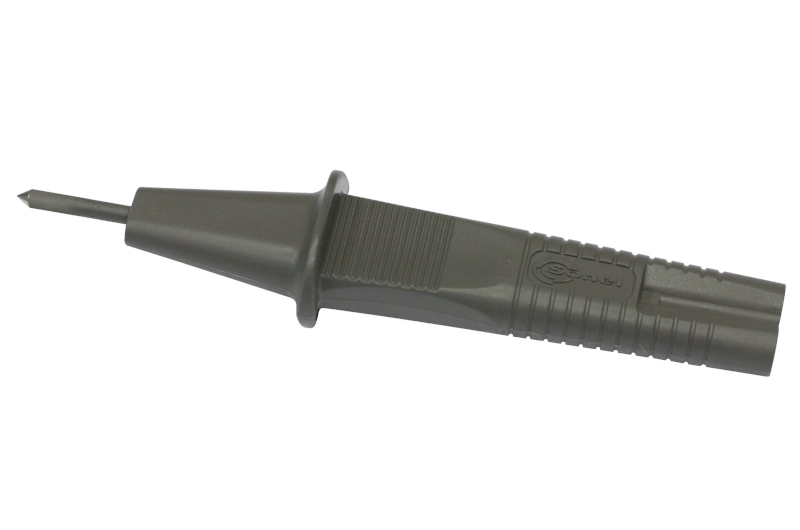

Kelvin-Messspitze, 1 kV (WASONSPGB1)
check

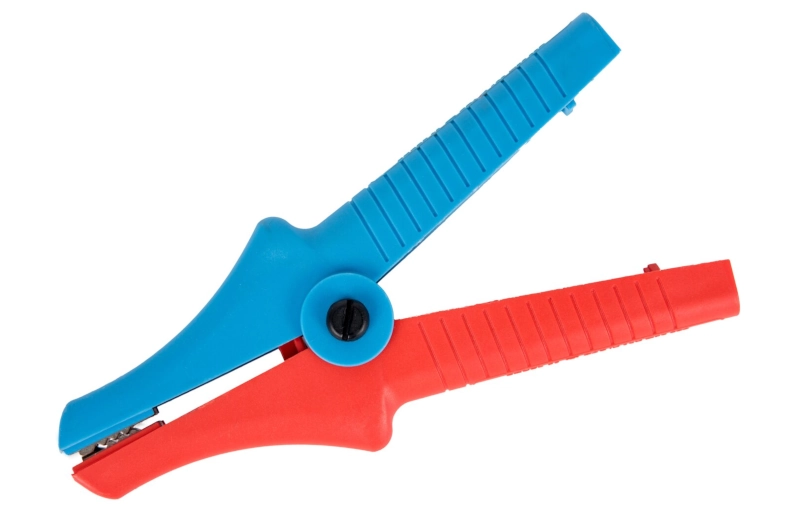

Kelvin-Klemme, 1 kV, 25 A (WAKROKELK06)
check
Krokodilklemme, schwarz, 1 kV, 32 A
check

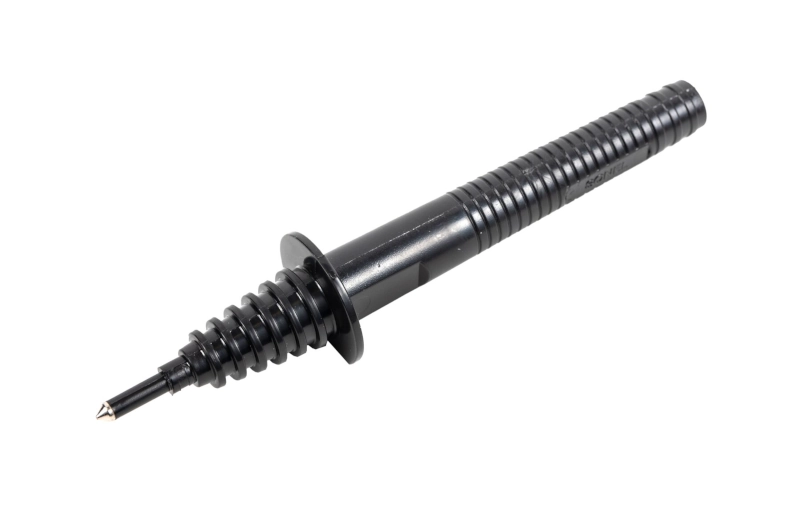

Messspitze, schwarz (WASONBLOGB1)
check

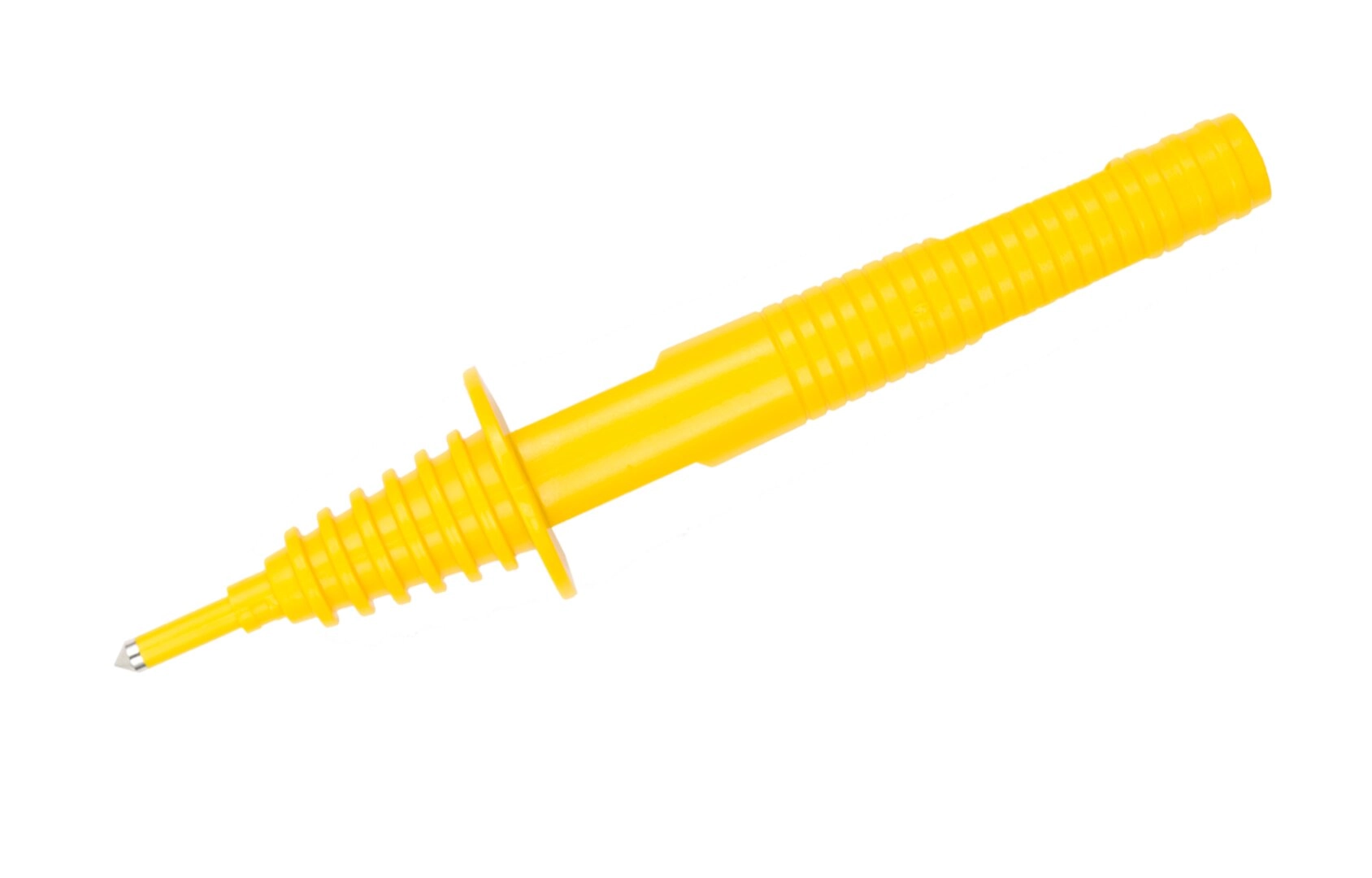

Messspitze, gelb (WASONYEOGB1)
check
Batterie 1,5V LR14 (C) (WABATLR14)
check

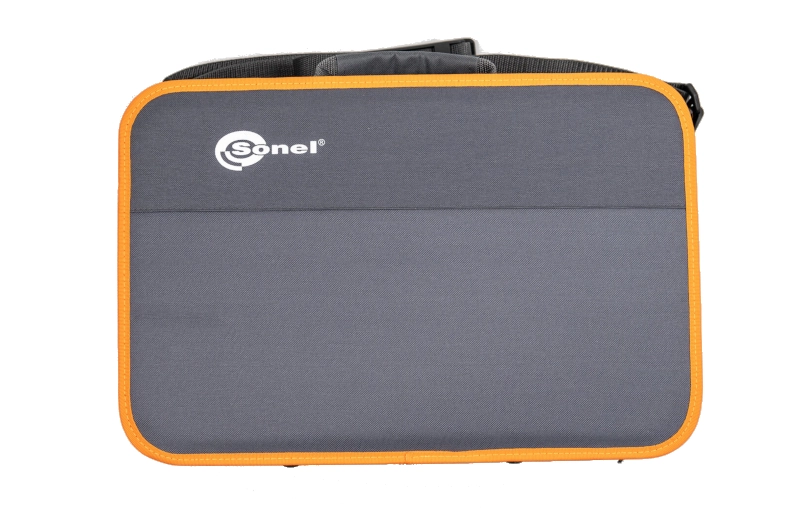

Tragetasche L-1 (WAFUTL1)
check

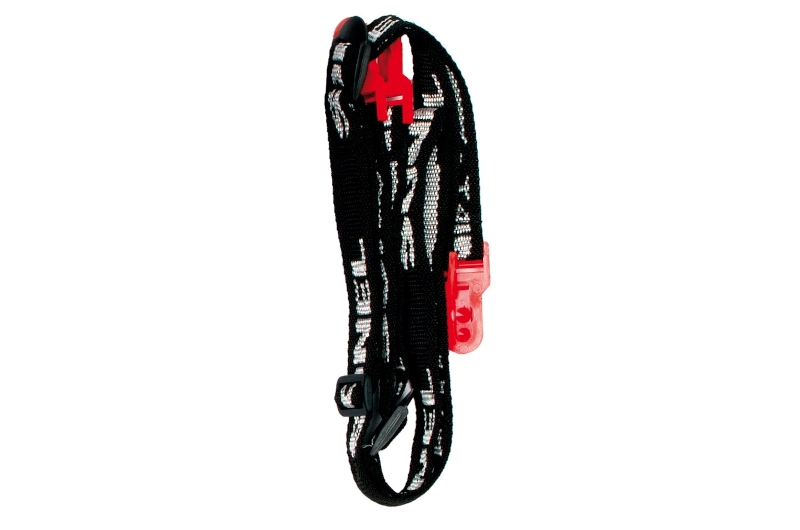

Tragegurt (WAPOZSZE1)
check

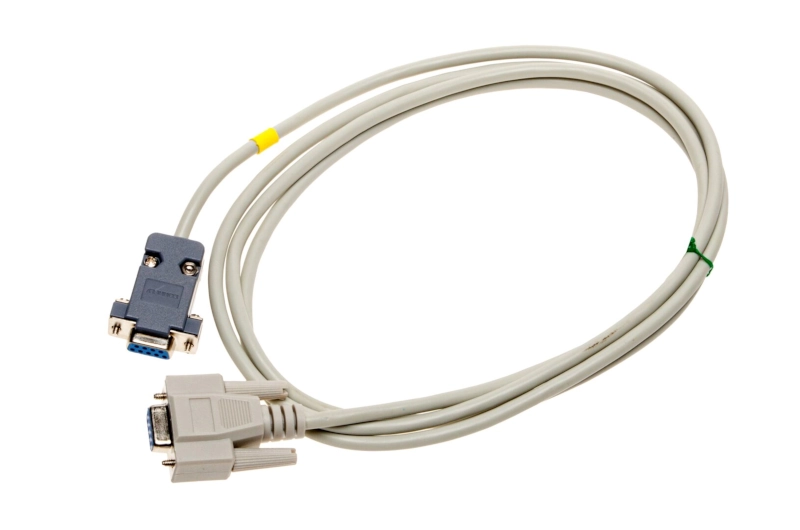

Serielles RS232-Kabel (WAPRZRS232)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-310S
Zubehör

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-310S

Nachfolgend findest du die vollständige Zubehörliste für das MZC-310S Schleifenwiderstands-Messgerät nach DIN EN 61557-3. Die Liste ist nach Indexen geordnet.

Index Beschreibung

Zweiadrige Messleitung, 6m, (10/25A) U1/I1

Zweiadrige Messleitung, 6m, (10/25A) U2/I2

Messleitung 5m, gelb, 1kV

Messleitung 10m, gelb, 1 kV

Messleitung 20m, gelb, 1 kV

Tragetasche L-2

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-310S Schleifenimpedanz-Messgerät (nach Indexen)
