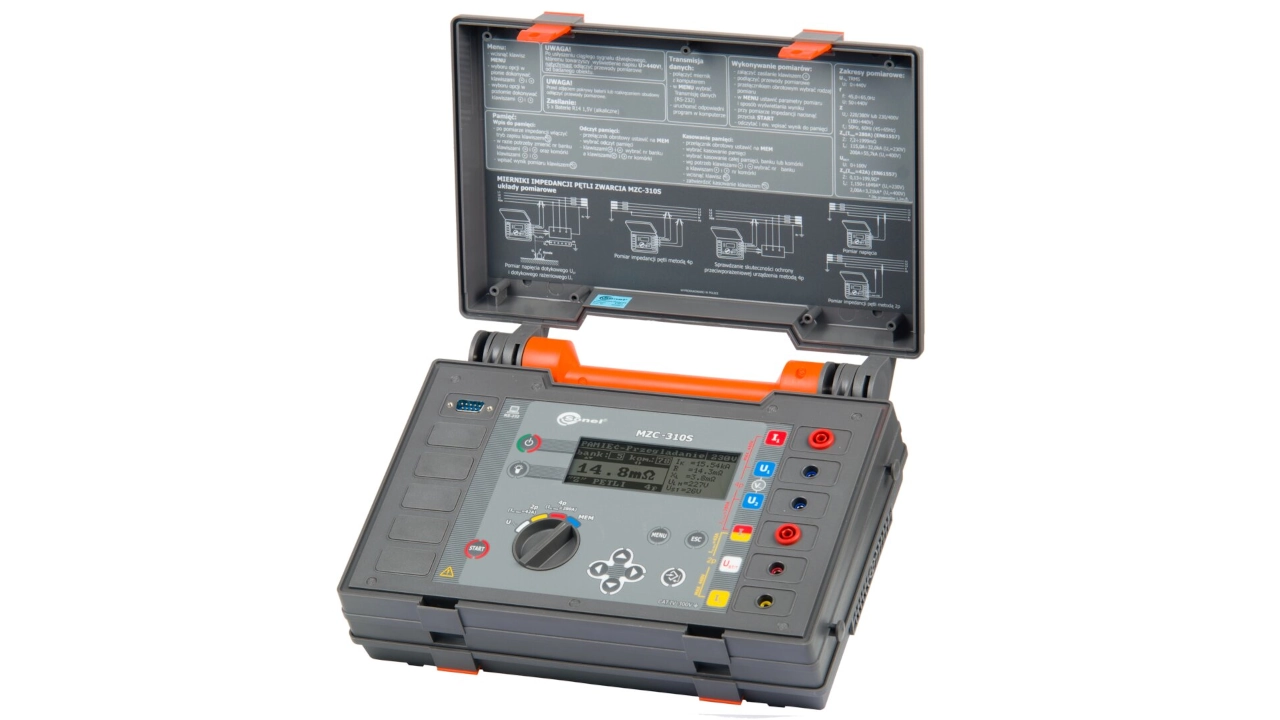

MZC-310S Miernik impedancji pętli zwarcia (WMPLMZC310)
-
MZC-310S Miernik impedancji pętli zwarcia (WMPLMZC310) -
- Indeks: WMPLMZC310
- Kategoria: Miernik impedancji pętli zwarcia
- Stan: Nowy
- Napięcie sieciowe do maks. 440V
-
-
Czy MZC-310S to odpowiedni miernik impedancji pętli zwarcia dla mnie?
Wybór odpowiedniego miernika impedancji pętli zwarcia zależy przede wszystkim od planowanego zakresu zastosowania. Dlatego najpierw warto dokładnie określić, do czego urządzenie będzie wykorzystywane.
Na początek zastanów się, do jakiego maksymalnego napięcia sieciowego miernik powinien być przystosowany. Czy pracujesz w sieciach 400 V, 690 V, czy może 800 V?
MZC-310S umożliwia pomiary w sieciach o napięciu do maks. 440 V.
Następnie należy określić, jaki zakres wartości impedancji pętli zwarcia powinien być objęty pomiarem.
MZC-310S pracuje w zakresach: 7,2mΩ - 1999mΩ (pomiar czteroprzewodowy) i 0,13Ω - 199,9Ω (pomiar dwuprzewodowy).
Aby ułatwić podjęcie decyzji, znajdziesz na tej stronie produktowej wszystkie istotne informacje, w tym: dane techniczne z karty katalogowej, informacje o zgodności z normami, przegląd wyposażenia standardowego i dodatkowego.
Pomiar napięcia dotykowego za pomocą MZC-310S
Oprócz pomiaru impedancji pętli zwarcia i rezystancji wewnętrznej sieci, MZC-310S umożliwia również pomiar napięcia dotykowego do 100 V. Dostępne są dwa tryby pomiarowe:
- Napięcie dotykowe (napięcie między częściami przewodzącymi w przypadku ich jednoczesnego dotknięcia)
- Napięcie dotykowe rażeniowe (napięcie między częścią przewodzącą a podłożem, z użyciem specjalnej sondy pomiarowej)
Co można zmierzyć miernikiem MZC-310S?
Poniższa tabela zawiera szybki przegląd dostępnych funkcji i typów pomiarów, jakie oferuje miernik impedancji pętli zwarcia MZC-310S.
- Legenda:
-
- check
- Pomiar możliwy (wymaga dodatkowego wyposażenia)
- check
- Pomiar możliwy (wyposażenie w zestawie)
- close
- Pomiar niemożliwy
Pomiar | MZC-310S |
---|---|
Impedancja pętli zwarcia | |
Pomiar impedancji pętli zwarcia (metoda dwuprzewodowa) | check |
Pomiar impedancji pętli zwarcia (metoda czteroprzewodowa) | check |
Spodziewany prąd zwarciowy (obliczany) | check |
Napięcie | |
Pomiar napięcia | check |
Pomiar częstotliwości | check |
Pomiar napięcia dotykowego | check |
Pomiar napięcia dotykowego rażeniowego | check |
Dane katalogowe MZC-310S
Poniższa tabela zawiera szczegółowe zestawienie danych technicznych miernika MZC-310S.
Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia z serii MZC. Dzięki niemu możesz szybko porównać poszczególne modele między sobą.
Funkcja pomiarowa | Zakres pomiarowy | Zakres wyświetlania | Rozdzielczość | Dokładność |
---|---|---|---|---|
Napięcie sieciowe | ||||
Napięcie sieciowe AC | 0 – 440 V | 0 – 440 V | 1 V | ±(2% w. zmierz. + 2 cyfry) |
Częstotliwość | ||||
Częstotliwość | 45 – 65 Hz | 45 – 65 Hz | 0,1 Hz | ±(0,1% w. zmierz. + 1 cyfry) |
Impedancja pętli zwarcia (pomiar czteroprzewodowy) maks. 280 A: 280 A (400 V), 160 A (230 V) | ||||
Impedancja pętli zwarcia (ZS) | 7,2 mΩ - 1999 mΩ wg IEC 61557-3 |
0,0 – 199,9 mΩ | 0,1 mΩ | ±(2% w. zmierz. + 2 mΩ) |
200 – 1999 mΩ | 1 mΩ | |||
Rezystancja (R) | 0,0 – 1999 mΩ | 0,0 – 199,9 mΩ | 0,1 mΩ | ±(2% w. zmierz. + 2 mΩ) wartości ZS |
Reaktancja (X) | 200 – 1999 mΩ | 1 mΩ | ||
Prąd zwarciowy (IK) | 115,0 A – 32,0 kA UN = 230 V |
115 A – 199,9 A | 0,1 A | Obliczana na podstawie błędu impedancji pętli zwarcia |
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 kA – 199,9 kA | 0,1 kA | |||
200 kA – 230 kA | 1 kA | |||
200 A – 55,7 kA UN = 400 V |
115 A – 199,9 A | 0,1 A | ||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 kA – 199,9 kA | 0,1 kA | |||
200 kA – 400 kA | 1 kA | |||
Napięcie dotykowe | ||||
Napięcie dotykowe | 0 – 100 V | 0 – 100 V | 1 V | ±(10% w. zmierz. + 2 cyfry) |
Napięcie dotykowe rażeniowe | ||||
Impedancja pętli zwarcia (pomiar dwuprzewodowy) maks. 42 A (400 V), 24 A (230V) | ||||
Impedancja pętli zwarcia (ZS) | 0,13 Ω - 199,9 Ω (przewód pomiarowy 1,2m) wg IEC 61557-3 |
0,00 – 19,99 Ω | 0,01 Ω | ±(2% w. zmierz. + 3 cyfry) |
20,0 – 199,9 Ω | 0,1 Ω | ±(3% w. zmierz. + 3 cyfry) | ||
0,15 Ω - 199,9 Ω (przewód pomiarowy 5m) wg IEC 61557-3 |
0,00 – 19,99 Ω | 0,1 Ω | ±(2% w. zmierz. + 3 cyfry) | |
20,0 – 199,9 Ω | 0,1 Ω | ±(3% w. zmierz. + 3 cyfry) | ||
0,19 Ω - 199,9 Ω (przewód pomiarowy 10m) wg IEC 61557-3 |
0,00 – 19,99 Ω | 0,1 Ω | ±(2% w. zmierz. + 3 cyfry) | |
20,0 – 199,9 Ω | 0,1 Ω | ±(3% w. zmierz. + 3 cyfry) | ||
0,25 Ω - 199,9 Ω (przewód pomiarowy 20m) wg IEC 61557-3 |
0,00 – 19,99 Ω | 0,1 Ω | ±(2% w. zmierz. + 3 cyfry) | |
20,0 – 199,9 Ω | 0,1 Ω | ±(3% w. zmierz. + 3 cyfry) | ||
Rezystancja (R) | 0,00 – 199,9 Ω | 0,00 – 19,99 Ω | 0,01 Ω | ±(2% w. zmierz. + 3 cyfry) wartości ZS |
Reaktancja (X) | 20,0 – 199,9 Ω | 0,1 Ω | ±(3% w. zmierz. + 3 cyfry) wartości ZS | |
Prąd zwarciowy (IK), UN = 230V |
1,150 A – 1849 A (przewód pomiarowy 1,2m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,001 A | Obliczana na podstawie błędu impedancji pętli zwarcia |
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
1,150 A – 1539 A (przewód pomiarowy 5m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
1,150 A – 1262 A (przewód pomiarowy 10m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
1,150 A – 924 kA (przewód pomiarowy 20m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
Prąd zwarciowy (IK), UN = 400V |
2,00 A – 3,21 kA (przewód pomiarowy 1,2m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,001 A | Obliczana na podstawie błędu impedancji pętli zwarcia |
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
2,00 A – 2,67 kA (przewód pomiarowy 5m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
2,00 A – 2,19 kA (przewód pomiarowy 10m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA | |||
2,00 A – 1607 A (przewód pomiarowy 20m) wg IEC 61557-3 |
1,150 A – 1,999 A | 0,1 A | ||
2,00 A – 19,99 A | 0,01 A | |||
20,0 A – 199,9 A | 0,1 A | |||
200 A – 1999 A | 1 A | |||
2,00 kA – 19,99 kA | 0,01 kA | |||
20,0 – 40,0 kA | 0,1 kA |
Zgodność z normami MZC-310S
Miernik impedancji pętli zwarcia MZC-310S spełnia obowiązujące normy UE, oparte na standardach IEC i dyrektywach unijnych, które zostały wdrożone do krajowych przepisów, takich jak normy PN.
W dwóch poniższych tabelach przedstawiono: (1) zgodność z normami w odniesieniu do stosowanych metod pomiarowych, (2) normy, które dotyczą samego urządzenia MZC-310S jako całości.
Zgodność z normami MZC-310S: Metody pomiarowe | |
---|---|
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych | |
PN-EN IEC 61557-3 | Część 3: Impedancja pętli zwarcia |
Zgodność z normami MZC-310S: Urządzenie pomiarowe | |
---|---|
Kompatybilność elektromagnetyczna (EMC 2014/30/UE) | |
PN-EN IEC 61326-1 | Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne |
PN-EN IEC 61326-2-2 | Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych |
Dyrektywa niskonapięciowa (LVD 2014/35/UE) | |
PN-EN 61010-1 | Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne |
PN-EN IEC 61010-2-030 | Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe |
PN-EN IEC 61010-031 | Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 031: Wymagania bezpieczeństwa dotyczące ręcznych i manipulowanych ręcznie sond przeznaczonych do badań i pomiarów elektrycznych |
Instrukcja obsługi MZC-310S
Karta katalogowa MZC-310S
Deklaracja zgodności MZC-310S
- Legenda:
-
- check
- Akcesoria wchodzą w skład zestawu
- close
- Akcesoria nie wchodzą w skład zestawu
Zakres dostawy | MZC-310S |
---|---|
![]() |

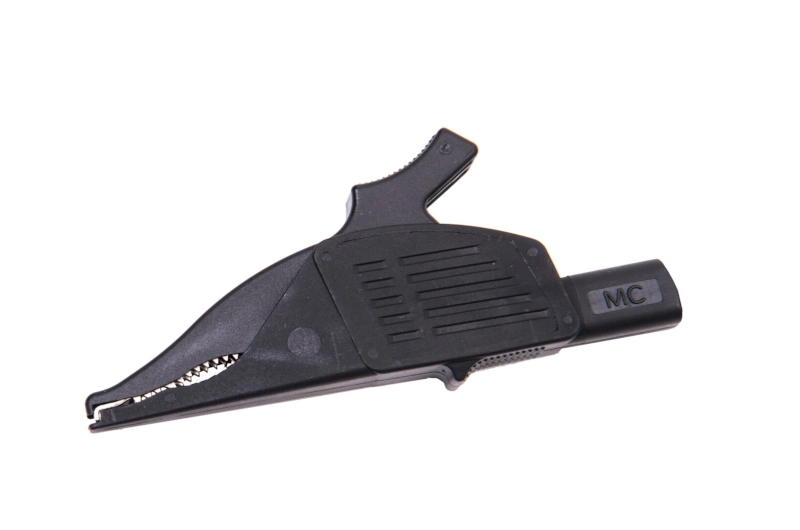

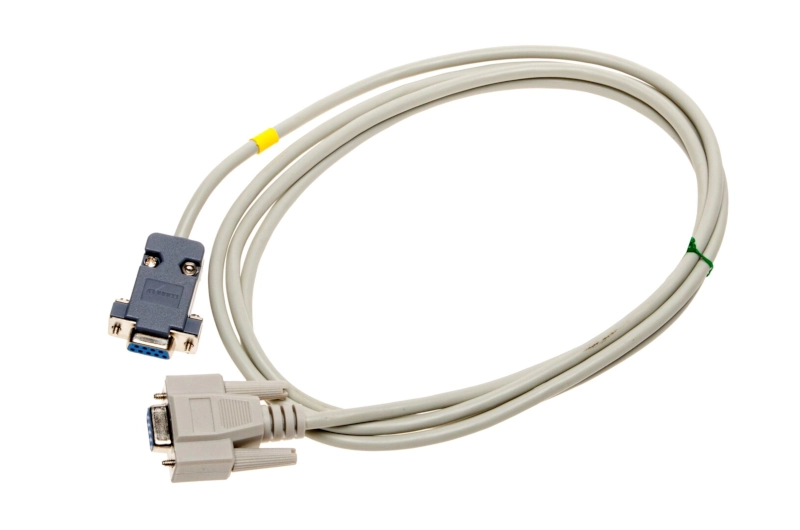

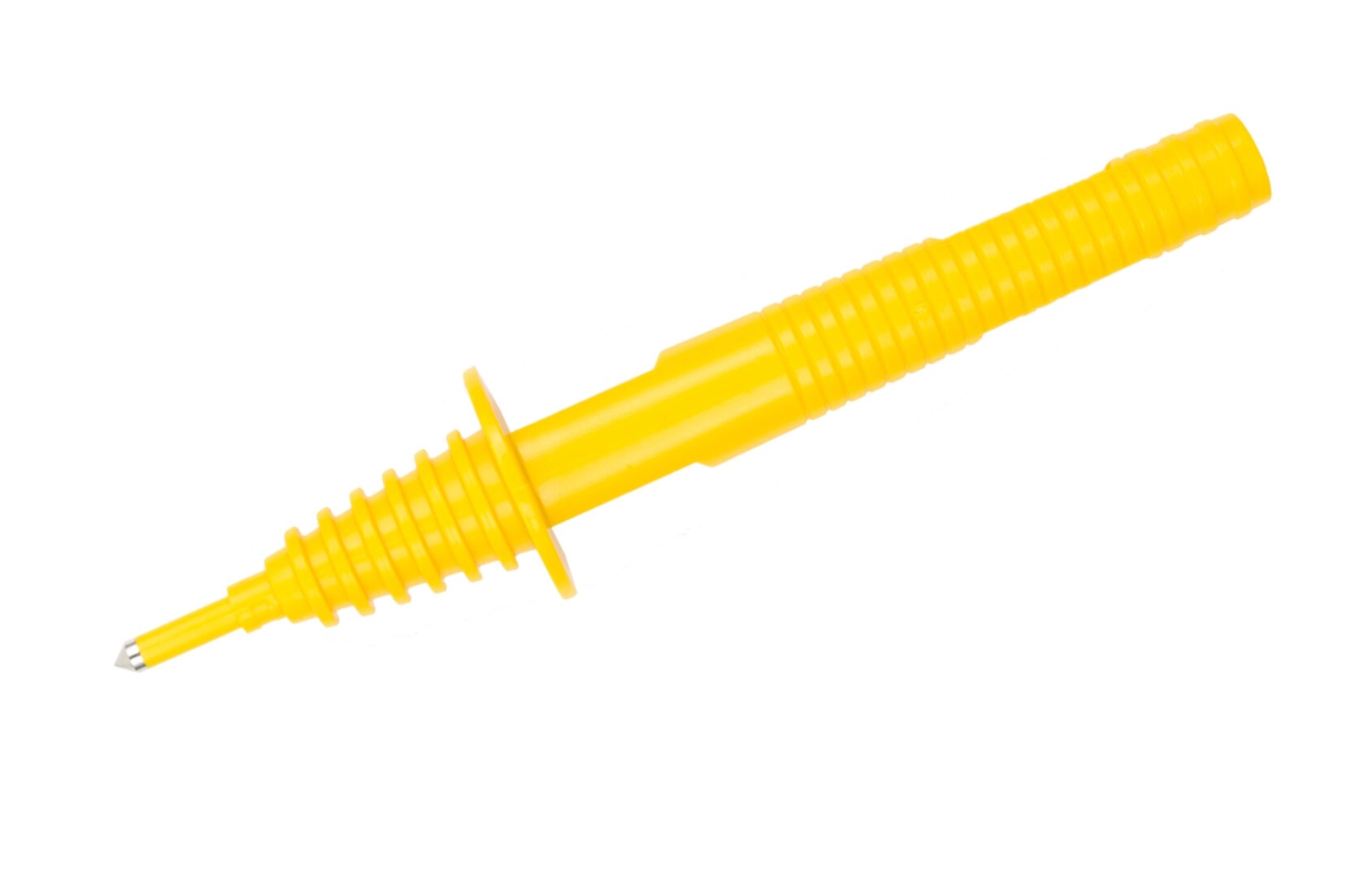

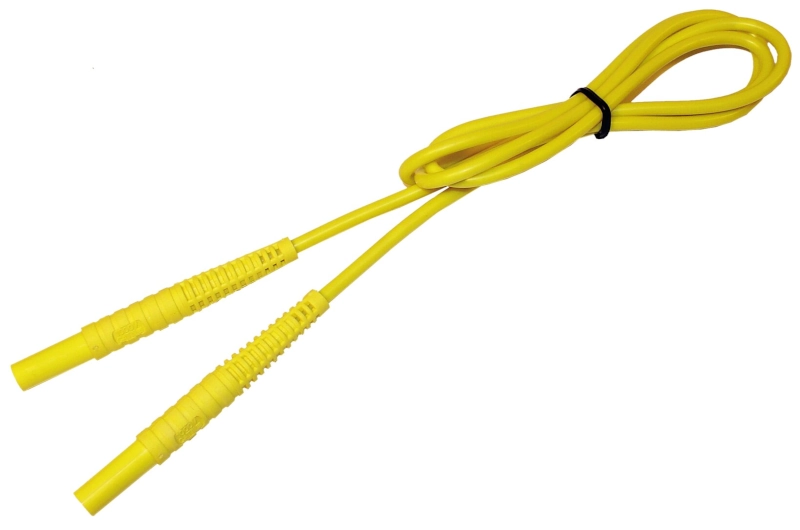

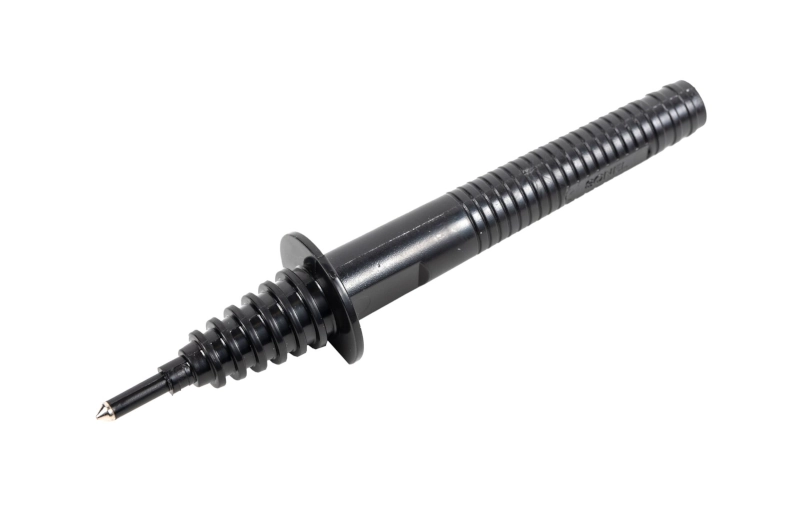

check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
![]() |
check |
Pełna lista akcesoriów do miernika impedancji pętli zwarcia MZC-310S
Poniżej znajduje się kompletna lista akcesoriów do miernika impedancji pętli zwarcia MZC-310S zgodnego z IEC 61557-3. Lista została uporządkowana według numerów katalogowych.
Indeks | Opis |
---|---|

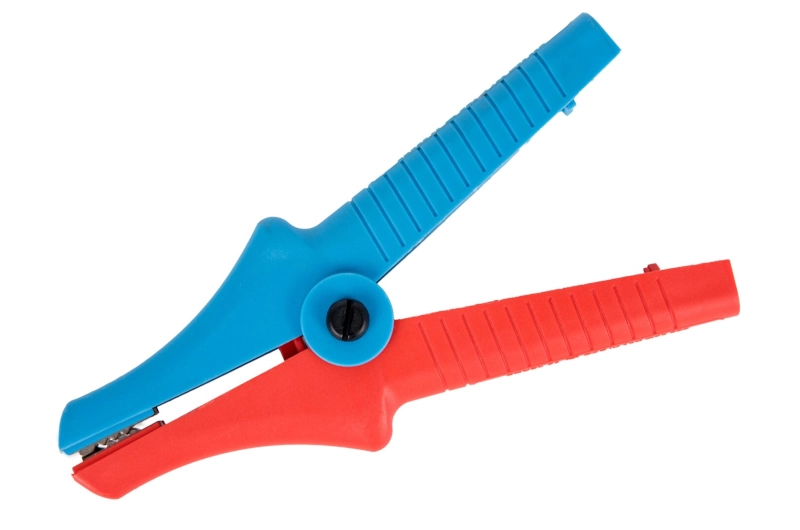

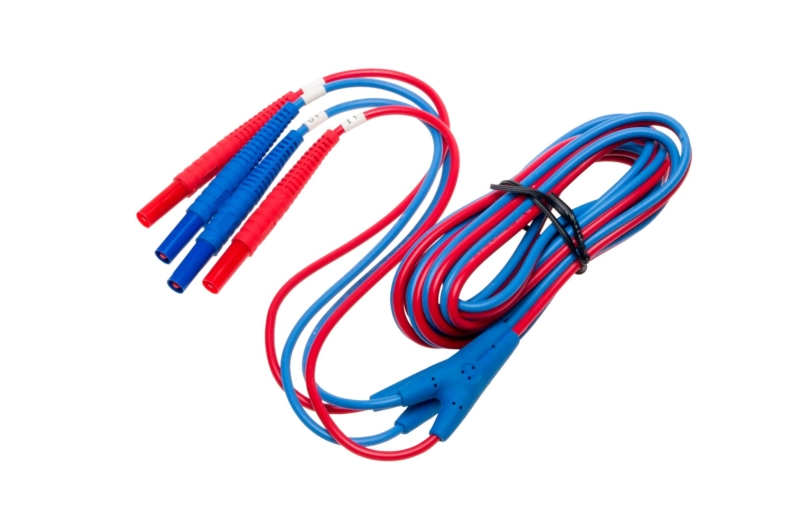

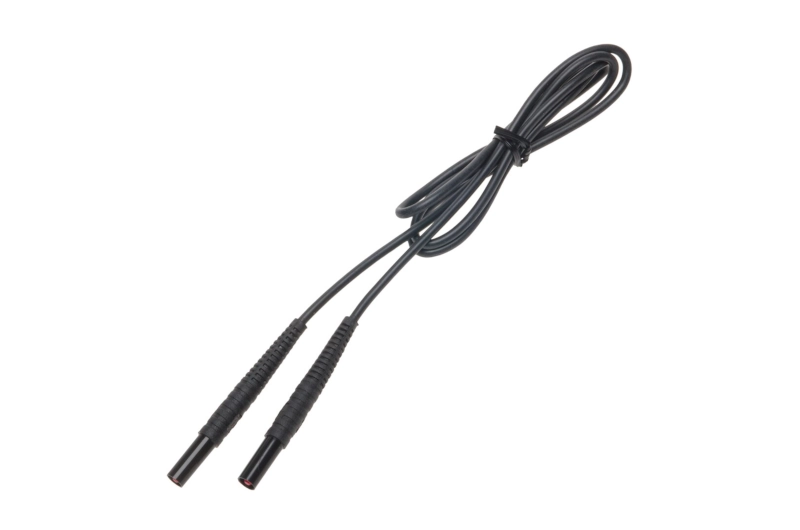

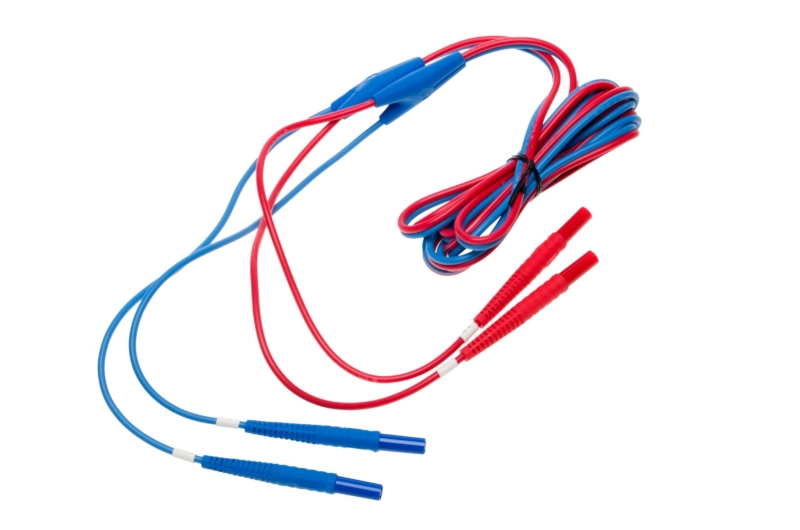

Przewód dwużyłowy, 6m, (10/25A) U1/I1 |
|
Przewód dwużyłowy, 6m, (10/25A) U2/I2 |
|
Przewód pomiarowy 5m, żółty, 1kV |
|
Przewód pomiarowy 10m, żółty, 1 kV |
|
Przewód pomiarowy 20m, żółty, 1 kV |
|

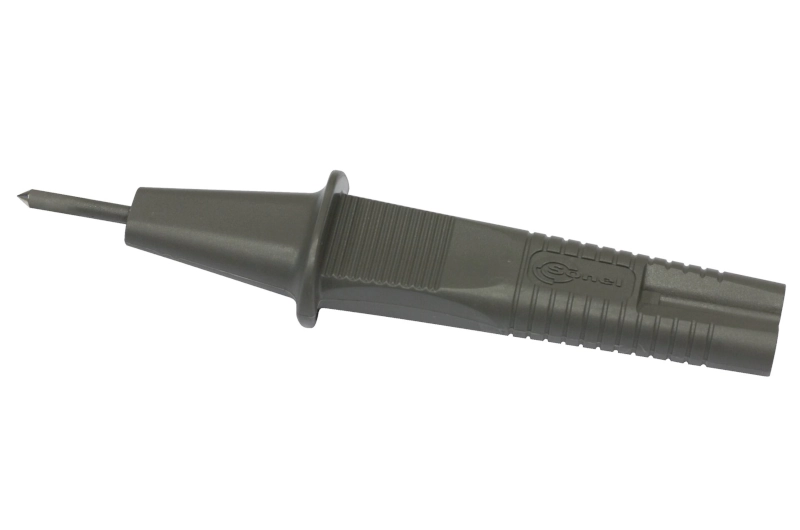

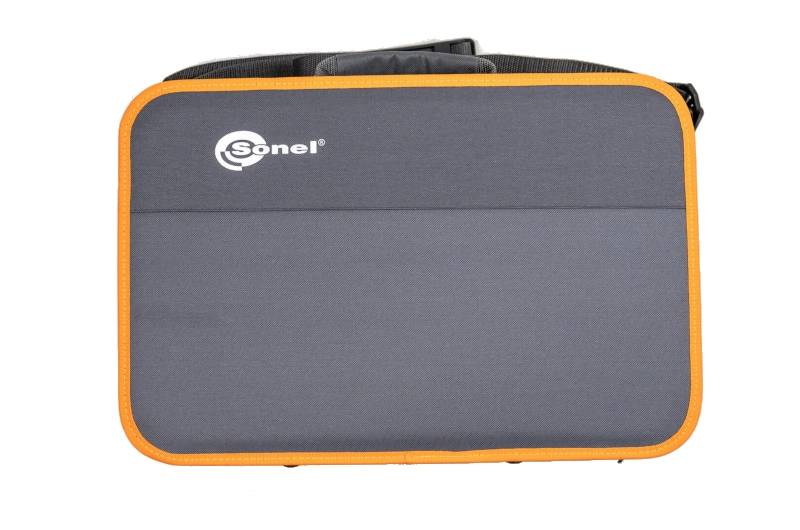

Futerał L-2 |
|
Sonel Reader: Bezpłatne oprogramowanie do przesyłania danych z miernika do komputera |
|
Sonel PE6: Program do tworzenia protokołów z badań bezpieczeństwa instalacji |
