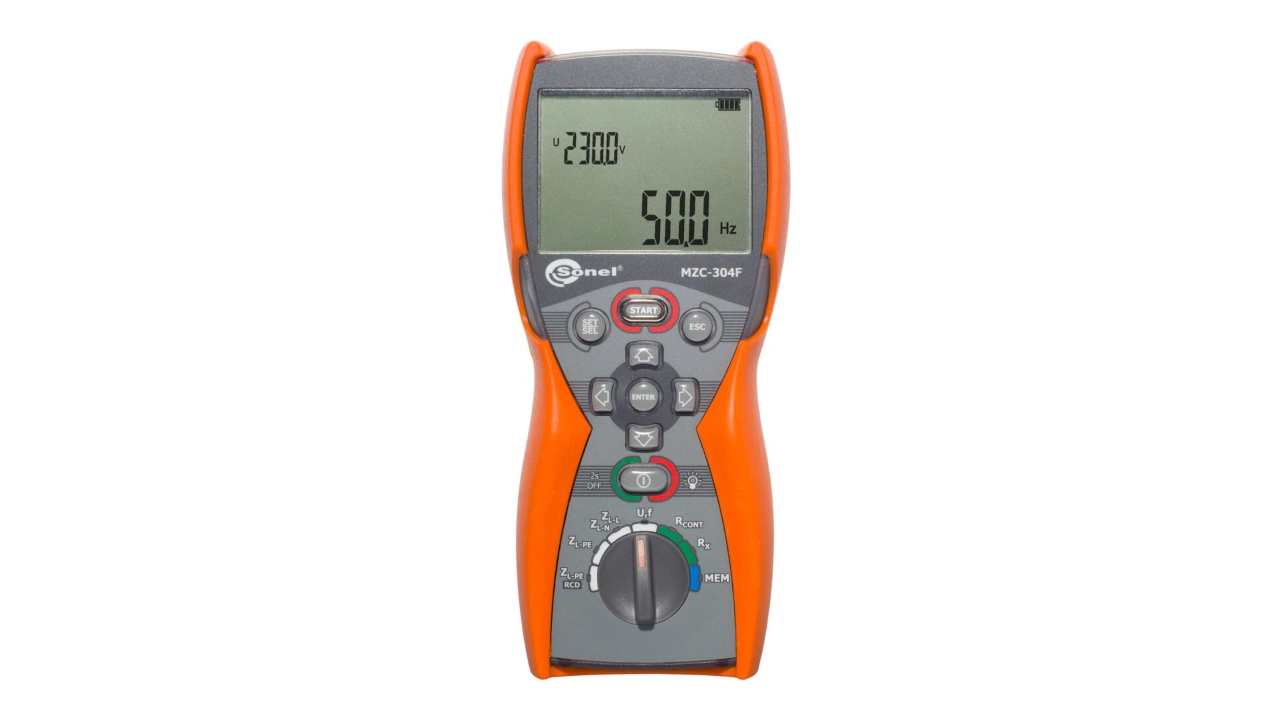

Czy MZC-304F to odpowiedni miernik impedancji pętli zwarcia dla mnie?

MZC-304F to ergonomiczny miernik impedancji pętli zwarcia z wieloma dodatkowymi funkcjami. W przeciwieństwie do modelu MZC-20E, który jest niezwykle prosty w obsłudze, MZC-304F posiada wbudowaną, odczytywalną pamięć, a wyniki pomiarów można przesyłać przez Bluetooth. Ponadto urządzenie umożliwia pomiar impedancji pętli zwarcia również w instalacjach wyposażonych w wyłączniki różnicowoprądowe (bez ich wywołania). Możliwe są także pomiary rezystancji przewodu ochronnego oraz częstotliwości.

Dla osób, dla których to urządzenie wydaje się zbyt skomplikowane, dobrą alternatywą może być prostszy miernik impedancji pętli zwarcia MZC-20E.

Pomiar impedancji pętli zwarcia z RCD

MZC-304F może wykonać pomiar impedancji pętli zwarcia z RCD. Obecność wyłącznika różnicowoprądowego (RCD) nie skutkuje zadziałaniem podczas pomiaru impedancji pętli zwarcia, ponieważ miernik posiada specjalną funkcję do pomiaru impedancji pętli zwarciowej w obwodach z RCD. Pomiar odbywa się prądem pomiarowym o wartości 4 mA.

Co można mierzyć miernikiem impedancji pętli zwarcia MZC-304F?

W poniższej tabeli znajdziesz przejrzyste zestawienie funkcji pomiarowych i możliwości zastosowania miernika impedancji pętli zwarcia MZC-304F.

  • Legenda:
    • check
    • Pomiar możliwy (wymaga dodatkowego wyposażenia)
    • check
    • Pomiar możliwy (wyposażenie w zestawie)
    • close
    • Pomiar niemożliwy
Pomiar MZC-304F
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia (metoda dwuprzewodowa) check
Pomiar impedancji pętli zwarcia bez wyzwalania RCD (pomiar dwuprzewodowy) check
Spodziewany prąd zwarciowy (obliczany) check
Napięcie
Pomiar napięcia check
Pomiar częstotliwości check
Rezystancja przewodów ochronnych i połączeń wyrównawczych
Rezystancja przewodów ochronnych i połączeń wyrównawczych check
Pomiar rezystancji check
Dane techniczne

Dane katalogowe MZC-304F

Poniższa tabela zawiera szczegółowe zestawienie parametrów technicznych miernika MZC-304F.

Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia serii MZC. Dzięki niemu możesz szybko porównać różne modele między sobą.

Funkcja pomiarowa Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie sieciowe
Napięcie sieciowe AC 0 – 299,9 V 0 – 500 V 0,1 V ±(2% w. zmierz. + 6 cyfry)
300 – 500 V 1 V ±(2% w. zmierz. + 2 cyfry)
Częstotliwość
Częstotliwość 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% w. zmierz. + 1 cyfry)
Impedancja pętli zwarcia (pomiar dwuprzewodowy): maks. 7,6 A (230 V), 13,3 A (400 V)
Impedancja pętli zwarcia (ZS) 0,13 - 1999 Ω (przewód pomiarowy 1,2m, adapter WS-07) 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,17 - 1999 Ω (przewód pomiarowy 5m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,19 - 1999 Ω (adapter WS-03, WS-04, WS-05) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,21 - 1999 Ω (przewód pomiarowy 10m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
0,29 - 1999 Ω (przewód pomiarowy 20m) 0 – 19,99 Ω 0,01 Ω
20 – 199,9 Ω 0,1 Ω
200 – 1999 Ω 1 Ω
Rezystancja (R) Obliczany i wyświetlana dla ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 5 cyfry) wartości ZS
Reaktancja (X) 20 – 199,9 Ω 0,1 Ω
Prąd zwarciowy Obliczany na podstawie ZS i napięcia znamionowego 0,110 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 9999 A 1 A
Impedancji pętli zwarcia bez wyzwalania RCD (dla RCD ≥ 30 mA)
Impedancja pętli zwarcia (ZS) 0,5 – 1999 Ω (przewód pomiarowy 1,2m, adapter WS-03, WS-04, WS-05, WS-07) 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
0,51 – 1999 Ω (przewód pomiarowy 5m, 10m, 20m) 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
Rezystancja (R) Obliczany i wyświetlana dla ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry) wartości ZS
Reaktancja (X) 20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry) wartości ZS
Prąd zwarciowy Obliczany na podstawie ZS i napięcia znamionowego 0,110 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 9999 A 1 A
Rezystancja przewodów ochronnych i połączeń wyrównawczych (200 mA)
Napięcie pomiarowe: 4 – 20 V. Prąd wyjściowy: min. 200 mA (przy R < 2 Ω) Prąd zwarciowy: 200 – 250 mA. 0,12 – 400 Ω 0 – 19,99 Ω 0,01 Ω ±(2% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω
200 – 400 Ω 1 Ω
Pomiar rezystancji
Napięcie pomiarowe: 4 – 20 V. Prąd zwarciowy: 8 – 15 mA. Nieokreślony 0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω

Tabela: Dane katalogowe MZC-304F

Zgodność z normami MZC-304F

Miernik impedancji pętli zwarcia MZC-304F jest zgodny z aktualnymi normami europejskimi, które zostały opracowane na podstawie standardów IEC oraz dyrektyw UE i przeniesione do krajowych przepisów, takich jak normy PN (Polska).

Poniższe tabele przedstawiają zgodność urządzenia MZC-304F z normami:

  • Pierwsza tabela opisuje zgodność z odpowiednimi metodami pomiarowymi.
  • Druga tabela zawiera przegląd ogólnych norm, które spełnia samo urządzenie.
Zgodność z normami MZC-304F: Metody pomiarowe
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych
PN-EN IEC 61557-3 Część 3: Impedancja pętli zwarcia
PN-EN IEC 61557-4 Część 4: Rezystancja przewodów uziemiających i przewodów wyrównawczych

Tabela: Zgodność modelu MZC-304F z normami dotyczącymi metod pomiarowych.
Zgodność z normami MZC-304F: Urządzenie pomiarowe
Kompatybilność elektromagnetyczna (EMC 2014/30/UE)
PN-EN IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne
PN-EN IEC 61326-2-2 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych
Dyrektywa niskonapięciowa (LVD 2014/35/UE)
PN-EN 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne
PN-EN IEC 61010-2-030 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
PN-EN IEC 61010-031 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 031: Wymagania bezpieczeństwa dotyczące ręcznych i manipulowanych ręcznie sond przeznaczonych do badań i pomiarów elektrycznych
PN-EN 61557-10 Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1 000 V i stałych do 1 500 V -- Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych -- Część 10: Wielofunkcyjne urządzenia pomiarowe do sprawdzania, pomiarów lub monitorowania środków ochronnych
Dyrektywa w sprawie urządzeń radiowych (RED 2014/53/UE)
ETSI EN 301489-1 Kompatybilność elektromagnetyczna (EMC) – Norma dla urządzeń i usług radiowych – Część 1: Wspólne wymagania techniczne – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 301489-17 Kompatybilność elektromagnetyczna (EMC) dla urządzeń i usług radiowych – Część 17: Szczególne wymagania dla systemów szerokopasmowej transmisji danych – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 300328 Systemy transmisji szerokopasmowej – Urządzenia do transmisji danych pracujące w paśmie 2,4 GHz – Zharmonizowana norma dotycząca wykorzystania częstotliwości radiowych
PN-EN 62479 Ocena zgodności elektronicznych i elektrycznych urządzeń małej mocy z ograniczeniami podstawowymi dotyczącymi ekspozycji ludzi w polach elektromagnetycznych (od 10 MHz do 300 GHz)

Tabela: Zgodność modelu MZC-304F z normami dotyczącymi urządzenia pomiarowego.
Do pobrania

Instrukcja obsługi MZC-304F

Instrukcja obsługi MZC-304F download

Karta katalogowa MZC-304F

Karta katalogowa MZC-304F download

Deklaracja zgodności MZC-304F

Deklaracja zgodności MZC-304F download
Zakres dostawy
  • Legenda:
    • check
    • Akcesoria wchodzą w skład zestawu
    • close
    • Akcesoria nie wchodzą w skład zestawu
Zakres dostawy MZC-304F
Adapter pomiarowy, wtyk kątowy UNI-Schuko (WAADAWS05)
check
Przewód pomiarowy 1,2 m, żółty, 1kV (WAPRZ1X2YEBB)
check
Przewód pomiarowy 1,2 m, czerwony, 1 kV (WAPRZ1X2REBB)
check
Przewód pomiarowy 1,2m, niebieski, 1 kV (WAPRZ1X2BUBB)
check

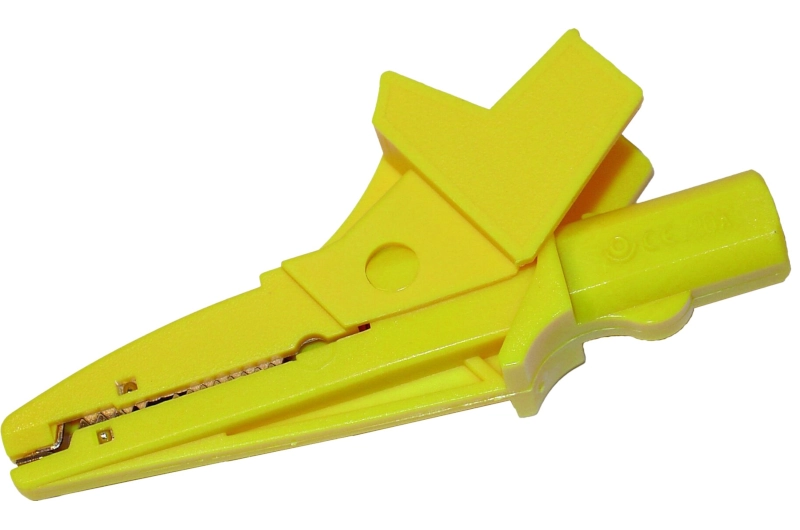

Krokodylek, żółty, 1 kV, 20 A (WAKROYE20K02)
check
Sonda ostrzowa, czerwona (WASONREOGB1)
check
Sonda ostrzowa, niebieska (WASONBUOGB1)
check
Bateria alkaliczna AA LR06 (15A) 1,5 V (WABATAA)
check
Futerał M-6 (WAFUTM6)
check

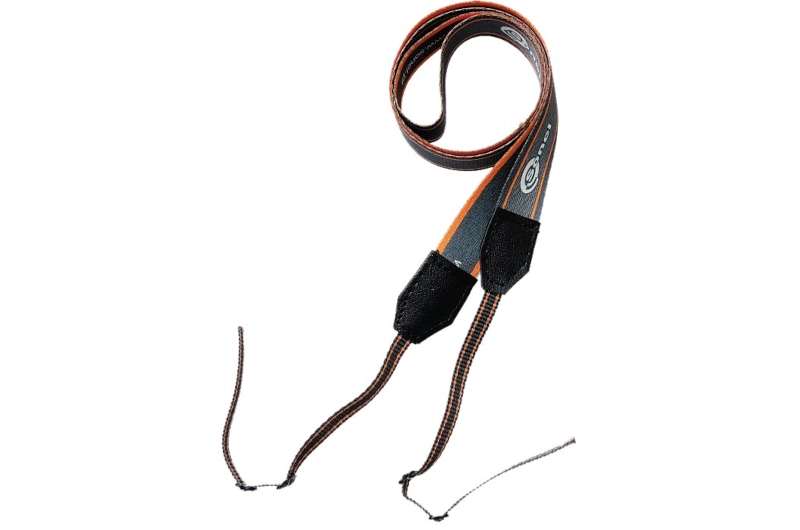

Szelki do miernika M-1 (WAPOZSZE4)
check

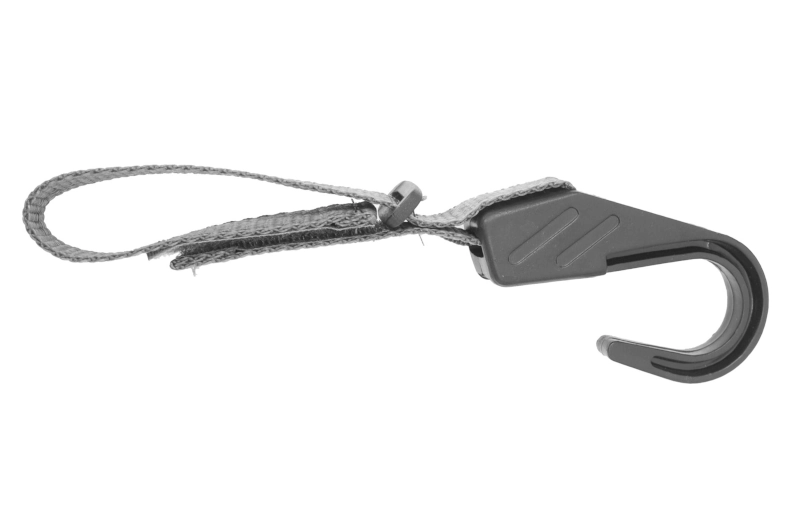

Uchwyt - zawieszka do obudowy M-1 (WAPOZUCH1)
check
Certyfikat kalibracji (WADOKCK)
check

Zakres dostawy MZC-304F
Akcesoria

Zalecane akcesoria do miernika impedancji pętli zwarcia MZC-304F

Poniżej znajduje się zestawienie akcesoriów do miernika impedancji pętli zwarcia MZC-304F, które – na podstawie praktycznego doświadczenia – możemy polecić do specjalnych zastosowań i określonych obszarów użytkowania.

Akcesorium Opis

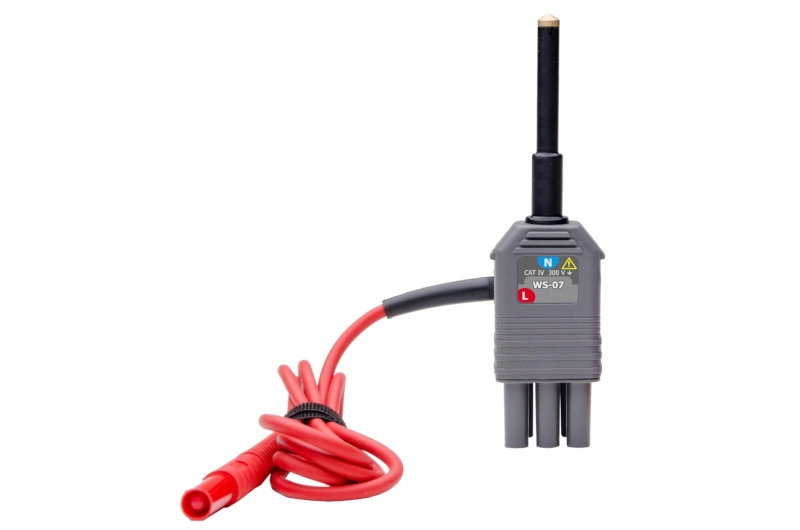

Adapter z sondą ostrzową do pomiaru impedancji pętli zwarcia (WAADAWS07)

Ten adapter posiada końcówkę pomiarową (sondę ostrzową) do pomiaru impedancji pętli zwarcia. Może być również używany do pomiaru rezystancji izolacji.

Zastosowanie: Ułatwia wykonywanie pomiarów w rozdzielnicach. Do wykonania pomiaru wystarczą dwie ręce: Ręka 1: miernik z adapterem (stała końcówka pomiarowa), Ręka 2: końcówka pomiarowa (sonda ostrzowa) lub krokodylek.

Zalecane akcesoria do miernika impedancji pętli zwarcia MZC-304F

Kompletna lista akcesoriów do miernika impedancji pętli zwarcia MZC-304F

Poniżej przedstawiono pełne zestawienie wszystkich akcesoriów do miernika impedancji pętli zwarcia MZC-304F (pomiar Z), uporządkowane w przejrzysty sposób według numerów katalogowych.

Indeks Opis

AGT-16T: Adapter pomiarowy CEE 16A, jednofazowy

AGT-16C: Adapter pomiarowy CEE 16A, trójfazowy

AGT-16P: Adapter pomiarowy CEE 16A, trójfazowy

AGT-32T: Adapter pomiarowy CEE 32A, jednofazowy

AGT-32C: Adapter pomiarowy CEE 32A, trójfazowy

AGT-32P: Adapter pomiarowy CEE 32A, trójfazowy

AGT-63P: Adapter pomiarowy CEE 63A, trójfazowy

Adapter pomiarowy z wyzwalaczem, wtyk UNI-Schuko

Adapter pomiarowy, wtyk kątowy UNI-Schuko

Adapter z sondą ostrzową do pomiaru impedancji pętli zwarcia

Przewód pomiarowy 5m, czerwony, 1kV

Przewód pomiarowy 10m, czerwony, 1kV

Przewód pomiarowy 20m, czerwony, 1kV

SP-2m: Sonda ostrzowa rozkładana

Krokodylek K-02, niebieski, 1kV, 20A

Uchwyt magnetyczny dla miernika

Sonel Reader: Bezpłatne oprogramowanie do przesyłania danych z miernika do komputera

Sonel PE6: Program do tworzenia protokołów z badań bezpieczeństwa instalacji

Lista akcesoriów do miernika impedancji pętli zwarcia MZC-304F (wg numerów katalogowych)
