Pomiar impedancji pętli zwarcia za pomocą MZC-320S może być przeprowadzany metodą dwuprzewodową lub czteroprzewodową. W naszym poradniku dowiesz się krok po kroku, jak prawidłowo wykonać pomiar impedancji pętli.

MZC-320S to miernik impedancji pętli zwarcia zgodny z normą IEC 61557-3.

Pomiar impedancji pętli zwarcia miernikiem MZC-320S
Pomiar impedancji pętli zwarcia miernikiem MZC-320S

MZC-320S: Przegląd, przyciski, złącza

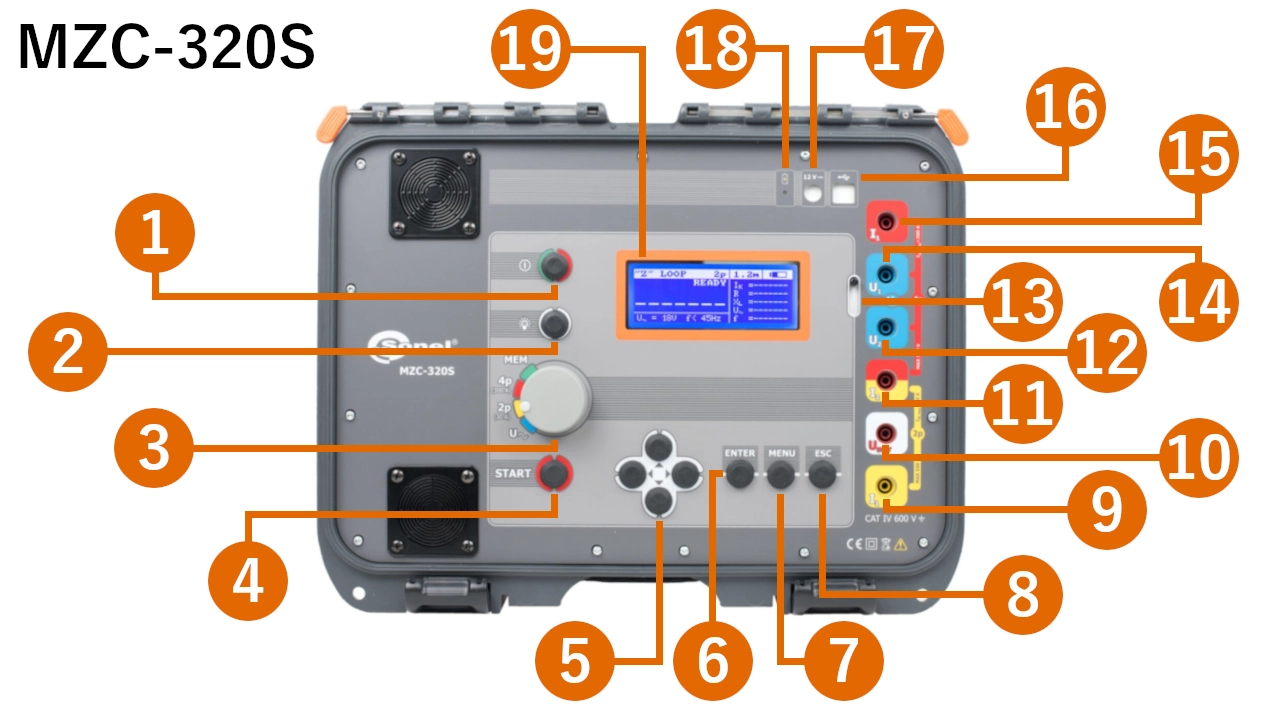

Poniżej prezentujemy grafikę poglądową z opisem przycisków i złączy miernika impedancji pętli zwarcia MZC-320S.

MZC-320S: Przegląd, przyciski, złącza
MZC-320S: Przegląd, przyciski, złącza
  1. Przycisk włączania/wyłączania miernika
  2. Przycisk włączania/wyłączania podświetlenia wyświetlacza
  3. Przełącznik trybu pracy z 4 pozycjami (napięcie przemienne, pomiar dwuprzewodowy, pomiar czteroprzewodowy, pamięć)
  4. Przycisk START
  5. Przyciski strzałek (góra, dół, prawo, lewo)
  6. Przycisk ENTER
  7. Przycisk MENU
  8. Przycisk ESC
  9. Gniazdo pomiarowe I1 (2p) - pomiar dwuprzewodowy
  10. Gniazdo pomiarowe UST/T (UB): pomiar napięcia dotykowego
  11. Gniazdo pomiarowe I2 (4p/2p) - pomiar cztero-/dwuprzewodowy
  12. Gniazdo pomiarowe U2 (4p) - pomiar czteroprzewodowy
  13. Zabezpieczenie przesuwne dla złączy komunikacyjnych i pomiarowych (zapobiega jednoczesnemu podłączeniu)
  14. Gniazdo pomiarowe U1 (4p) - pomiar czteroprzewodowy
  15. Gniazdo pomiarowe I1 (4p) - pomiar czteroprzewodowy
  16. Złącze USB
  17. Złącze zasilacza 12V
  18. Wskaźnik stanu naładowania akumulatora
  19. Wyświetlacz

Ostrzeżenia przed pomiarem miernikiem MZC-320S

  • W czasie pomiarów nie wolno dotykać części uziemionych i dostępnych w badanej instalacji.
  • W czasie trwania pomiaru nie wolno zmieniać pozycji przełącznika zakresów, gdyż może to spowodować uszkodzenie miernika i zagrożenie dla użytkownika.
  • Podłączanie nieodpowiednich lub uszkodzonych przewodów grozi porażeniem niebezpiecznym napięciem.
  • Mierniki MZC-320S przeznaczony jest do pracy przy znamionowych napięciach fazowych oraz międzyfazowych 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V
  • Podłączenie napięcia wyższego niż 550 V między dowolne zaciski pomiarowe może spowodować uszkodzenie miernika.
  • Oznaczenie "CAT III 1000 V" na akcesoriach jest równoważne oznaczeniu "CAT IV 600 V".

Warunki wykonania pomiaru impedancji petli zwarcia (MZC-320S)

Aby możliwe było rozpoczęcie pomiaru, musi być spełnionych kilka warunków. Miernik MZC-320S blokuje rozpoczęcie pomiaru (poza pomiarem napięcia sieci), jeśli wykryje nieprawidłowości.

Poniżej znajduje się lista możliwych stanów. Ostrzeżenia są wyświetlane na ekranie przez około 3 sekundy.

Sytuacja wyświetlane symbole i sygnały ostrzegawcze Uwagi
Napięcie doprowadzone do miernika ma wartość większą od 550 V Napis: U > 550V!
oraz ciągły sygnał		 Należy niezwłocznie odłączyć miernik od badanej sieci!
Częstotliwość napięcia w sieci nie mieści się w granicach 45 - 65 Hz. Napisy: Błąd! oraz
f < 45Hz lub
f > 65Hz
Dwa długie sygnały dźwiękowe.		 Napisy i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Napięcie doprowadzone do miernika jest zbyt niskie dla wykonania pomiaru impedancji. Napisy: Błąd! oraz
U < 95Hz
Dwa długie sygnały dźwiękowe.		 Napis i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Niewłaściwie podłączony przewód I1.
Pomiar czteroprzewodowy (4p):
do gniazda I1 (2p).
Pomiar dwuprzewodowy:
do gniazda I1 (4p).		 Napisy: Źle podłączone przewody! oraz
Zacisk I1 (2p)! lub
Zacisk I1 (4p)!
Dwa długie sygnały dźwiękowe.		 Napis i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Pomiar czteroprzewodowy (4p): niepodłączony przewód I1 lub I2. Napis: Brak napięcia na zaciskach I1, I2!
Zwei lange Signaltöne.		 Napis i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Pomiar czteroprzewodowy (4p): zamienione przewody U lub I lub podłączone do różnych faz. Napis: Różne fazy napięć na zaciskach U i I!
Dwa długie sygnały dźwiękowe.		 Napis i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Niewłaściwie podłączony przewód UB (UST/T) przy ustawionej opcji pomiaru napięcia dotykowego. Napisy: Źle podłączony przewód! oraz
Zacisk UB!
Dwa długie sygnały dźwiękowe		 Napis i sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
W czasie pomiaru impedancji pętli nastąpił spadek napięcia poniżej Umin. Napis: Zanik napięcia w czasie pomiaru!
Dwa długie sygnały dźwiękowe.
W czasie pomiaru impedancji pętli nastąpiła sytuacja uniemożliwiająca jego zakończenie. Napis: Błąd w czasie pomiaru!
Dwa długie sygnały dźwiękowe.
W czasie pomiaru impedancji pętli nastąpiło przepalenie bezpieczni- ka lub wystąpiła inna sytuacja awaryjna w obwodzie prądowym. Napis: Uszkodzenie obwodu zwarciowego!
Dwa długie sygnały dźwiękowe.
Zabezpieczenie termiczne blokuje pomiar. Wyświetlony symbol:
Długi sygnał dźwiękowy. 		Sygnał dźwiękowy pojawiają się po naciśnięciu
przycisku START.
Przekroczony zakres pomiarowy. Napis: OFL
Dwa długie sygnały dźwiękowe.

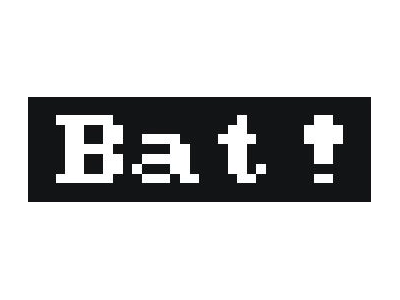

Akumulator rozładowany. Wyświetlany symbol:
Wykonywanie pomiarów jest
możliwe, jednakże należy się liczyć
z dodatkowymi błędami.

Pomiar impedancji pętli zwarcia: pomiar dwuprzewodowy czy czteroprzewodowy?

Wybór pomiędzy pomiarem dwuprzewodowym a czteroprzewodowym zależy od wartości spodziewanej impedancji pętli zwarcia. W oparciu o prawo Ohma można tę wartość oszacować na podstawie napięcia znamionowego sieci, prądu znamionowego oraz charakterystyki zadziałania zabezpieczenia. Wynik daje nam maksymalną dopuszczalną impedancję pętli zwarcia. Mierzona przez nas wartość powinna być niższa od tej wartości maksymalnej.

Na podstawie spodziewanej impedancji pętli zwarcia możemy następnie sprawdzić w karcie katalogowej urządzenia MZC-320S, czy metoda pomiaru dwuprzewodowego będzie wystarczająca, czy jednak należy zastosować dokładniejszy pomiar czteroprzewodowy. W poniższej tabeli znajdziesz dane katalogowe dotyczące zakresu pomiarowego i rozdzielczości.

Zakres pomiarowy Rozdzielczość
Pomiar dwuprzewodowy 0,13 Ω - 199,9 Ω 0,01 Ω
Pomiar czteroprzewodowy 7,2 mΩ - 1999 mΩ 0,1 Ω

Krok po kroku: Pomiar impedancji pętli zwarcia za pomocą MZC-320S (pomiar dwuprzewodowy)

Postępuj zgodnie z poniższą instrukcją krok po kroku, aby ustawić i przeprowadzić pomiar impedancji pętli zwarcia metodą dwuprzewodową.

Krok 1: Ustawienie wyświetlanych parametrów (pomiar dwuprzewodowy)

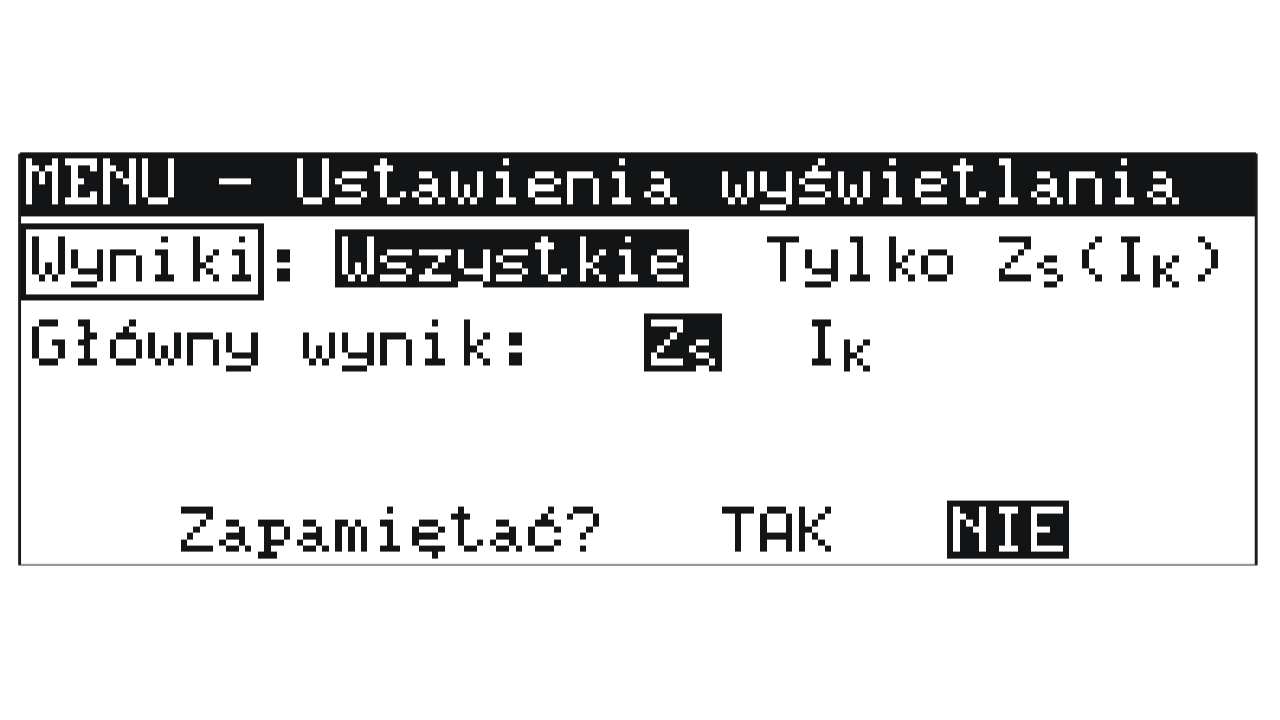

W ustawieniach wyświetlacza możesz określić, które parametry mają być pokazane w wynikach pomiaru. Aby przejść do okna wyboru:

  • Naciśnij przycisk MENU
  • Wybierz pozycję Ustawienia wyświetlania

Do wyboru masz następujące opcje:

  • Wszystkie [Impedancja pętli zwarcia, prąd zwarciowy, składowa rezystancyjna (ZS), składowa indukcyjna (ZS), napięcie, częstotliwość]
  • ZS (IK) [Impedancja pętli zwarcia, prąd zwarciowy]

Dodatkowo możesz ustawić, czy głównym wynikiem pomiaru ma być ZS czy IK.

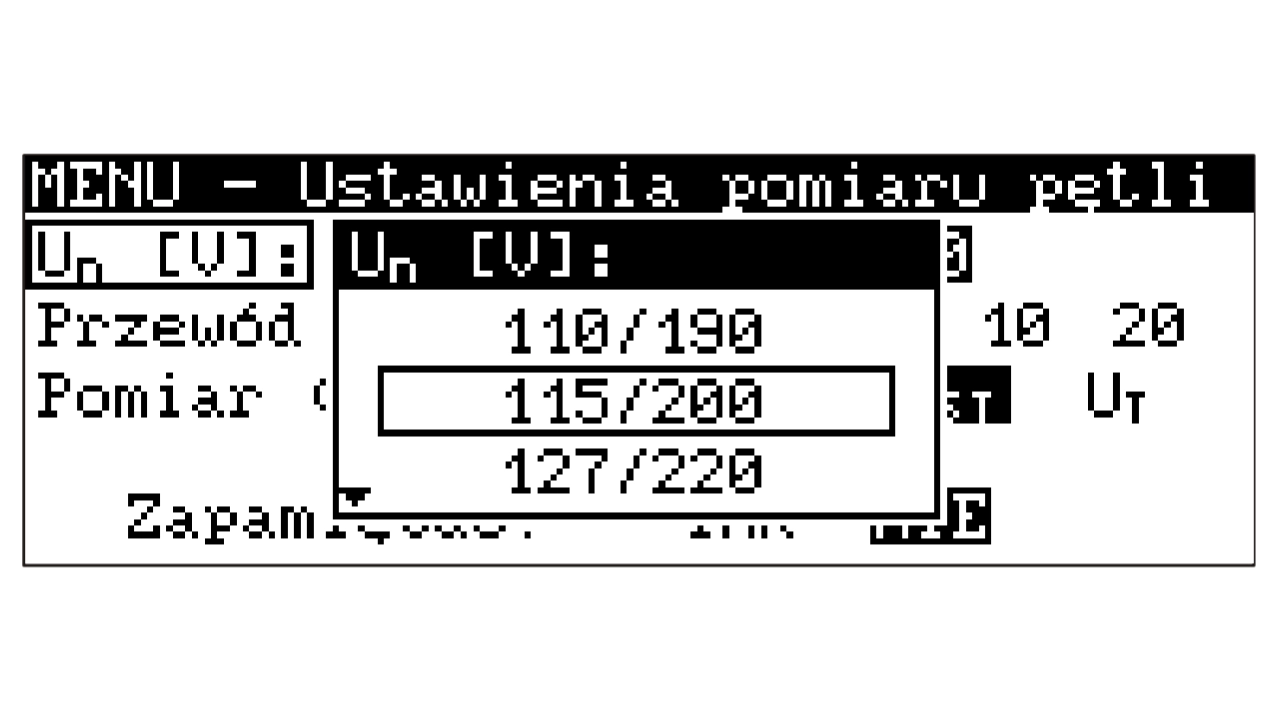

Krok 2: Ustawienie napięcia znamionowego sieci (pomiar dwuprzewodowy)

Napięcie znamionowe jest wykorzystywane do obliczenia prądu zwarciowego. Możesz ustawić jego wartość w następujący sposób:

  • Naciśnij przycisk MENU
  • Wybierz Ustawienia pomiaru pętli
  • W pozycji Un [V] wybierz odpowiednie napięcie znamionowe i zapisz ustawienie

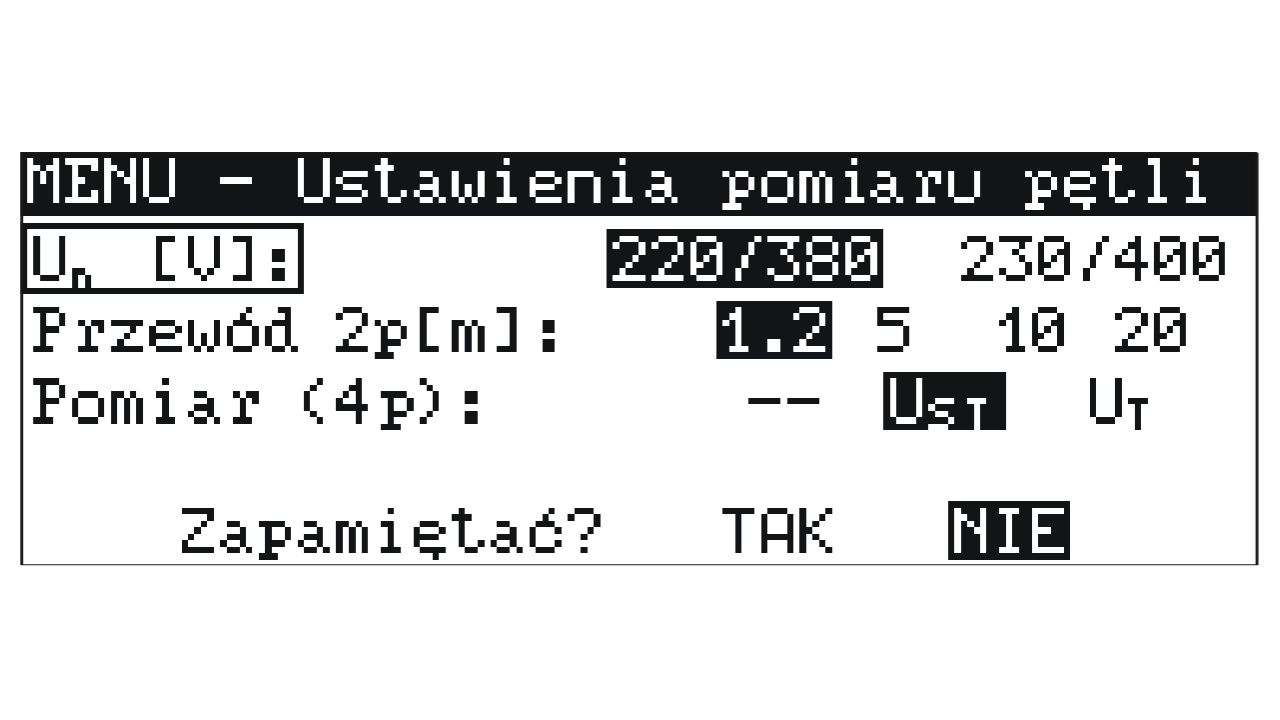

Krok 3: Ustawienie długości przewodu pomiarowego (pomiar dwuprzewodowy)

  • Naciśnij przycisk MENU
  • Wybierz Ustawienia pomiaru pętli
  • W pozycji Przewód 2p [m] wybierz odpowiednią długość przewodu i zapisz ustawienie

Uwaga: To ustawienie dotyczy tylko jednego przewodu pomiarowego. Drugi przewód powinien mieć standardową długość 1,2 m.

Krok 4: Podłączenie przewodów pomiarowych (pomiar dwuprzewodowy)

Po ustawieniu wszystkich parametrów należy przekręcić przełącznik wyboru na pozycję 2p. Przewody pomiarowe o długości 1,2 m oraz o długości ustawionej wcześniej w konfiguracji należy podłączyć do gniazd I1 (2p) oraz I 2 (oznaczonego na żółto) w mierniku impedancji pętli zwarcia.

W zależności od możliwości kontaktu po stronie instalacji elektrycznej, można zastosować następujące końcówki:

  • Krokodylek-Kelvina
  • Sonda ostrzowa
  • Sonda ostrzowa, silnoprądowa (Kelvina)
  • Krokodylek

Podłączenie urządzenia do pomiaru impedancji pętli zwarcia można – jeśli odłączenie napięcia nie jest możliwe – wykonać pod napięciem. W takim przypadku należy bezwzględnie przestrzegać zasad bezpieczeństwa oraz stosować odpowiednie środki ochrony osobistej.

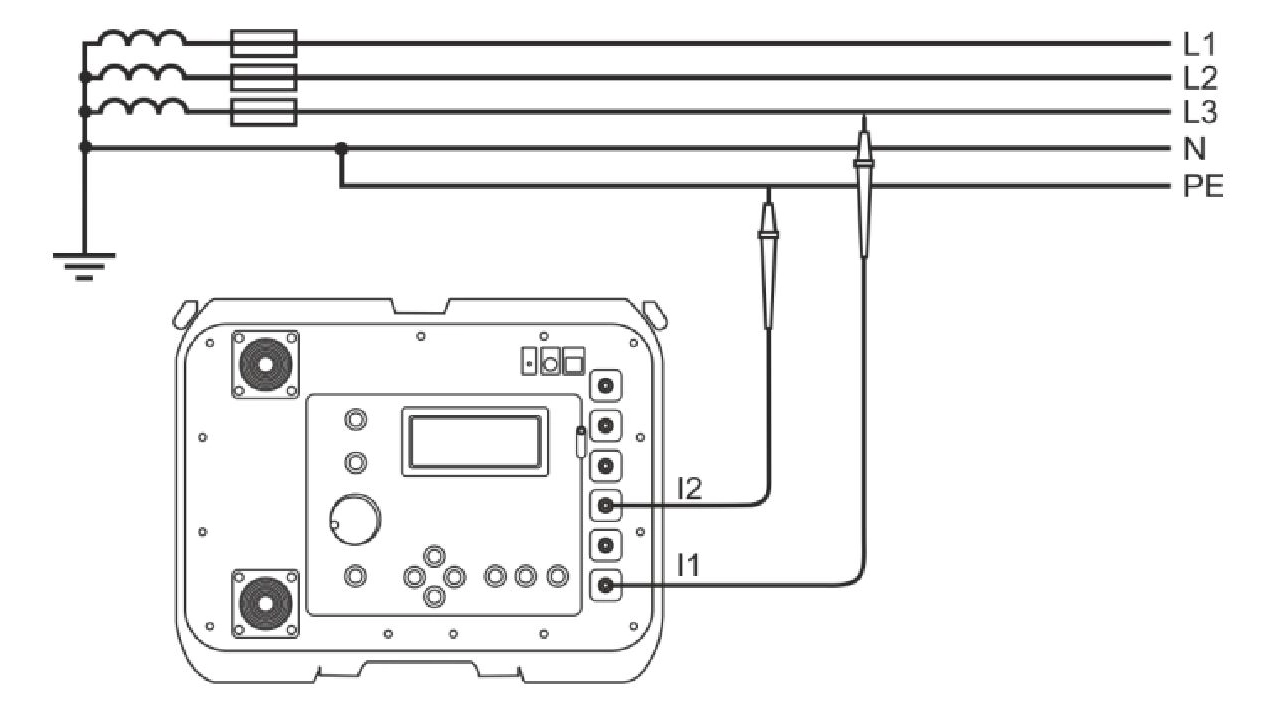

Pomiar impedancji pętli zwarcia między L a PE (pomiar dwuprzewodowy) za pomocą MZC-320S

Krok 5: Wykonanie pomiaru impedancji pętli zwarcia (pomiar dwuprzewodowy)

Do wykonania pomiaru za pomocą MZC-320S w niektórych przypadkach może być potrzebna druga osoba. Szczególnie przy pomiarze impedancji pętli zwarcia z użyciem sond pomiarowych ważne jest, aby zapewnić pewny kontakt, aby uniknąć iskrzenia.

Po podłączeniu do instalacji elektrycznej, pomiar pętli zwarcia (Z) wykonuje się przez:

  • Naciśnięcie przycisku START

Krok po kroku: Pomiar impedancji pętli zwarcia za pomocą MZC-320S (pomiar czteroprzewodowy)

Postępuj zgodnie z tą instrukcją, aby ustawić i przeprowadzić pomiar impedancji pętli zwarcia metodą czteroprzewodową.

Krok 1: Ustawienie wyświetlanych parametrów (pomiar czteroprzewodowy)

W ustawieniach wyświetlacza możesz określić, które parametry mają być pokazane w wynikach pomiaru. Aby przejść do okna wyboru:

  • Naciśnij przycisk MENU
  • Wybierz pozycję Ustawienia wyświetlania

Do wyboru masz następujące opcje:

  • Wszystkie [Impedancja pętli zwarcia, prąd zwarciowy, składowa rezystancyjna (ZS), składowa indukcyjna (ZS), napięcie, częstotliwość]
  • ZS (IK) [Impedancja pętli zwarcia, prąd zwarciowy]

Dodatkowo możesz określić, czy wartością główną w pomiarze ma być ZS czy IK.

Krok 2: Ustawienie napięcia znamionowego sieci (pomiar czteroprzewodowy)

Napięcie znamionowe jest wykorzystywane do obliczenia prądu zwarciowego. Możesz ustawić jego wartość w następujący sposób:

  • Naciśnij przycisk MENU
  • Wybierz Ustawienia pomiaru pętli
  • W pozycji Un [V] wybierz odpowiednie napięcie znamionowe i zapisz ustawienie

Krok 3: Podłączenie przewodów pomiarowych (pomiar czteroprzewodowy)

Po ustawieniu wszystkich parametrów należy przekręcić przełącznik na pozycję 4p. Dwużyłowe przewody pomiarowe należy podłączyć parami do następujących gniazd miernika impedancji pętli zwarcia: I1 (4p) oraz U1 (4p), I2 oraz U2 (4p) gniazda oznaczone kolorem czerwonym.

W zależności od możliwości podłączenia po stronie instalacji elektrycznej, można użyć następujących akcesoriów pomiarowych:

  • Krokodylek-Kelvina
  • Sonda ostrzowa, silnoprądowa (Kelvina)

Podłączenie urządzenia do pomiaru impedancji pętli zwarcia – w przypadku braku możliwości odłączenia napięcia – może być wykonane pod napięciem. W takim przypadku należy bezwzględnie przestrzegać zasad bezpieczeństwa oraz stosować odpowiednie środki ochrony osobistej.

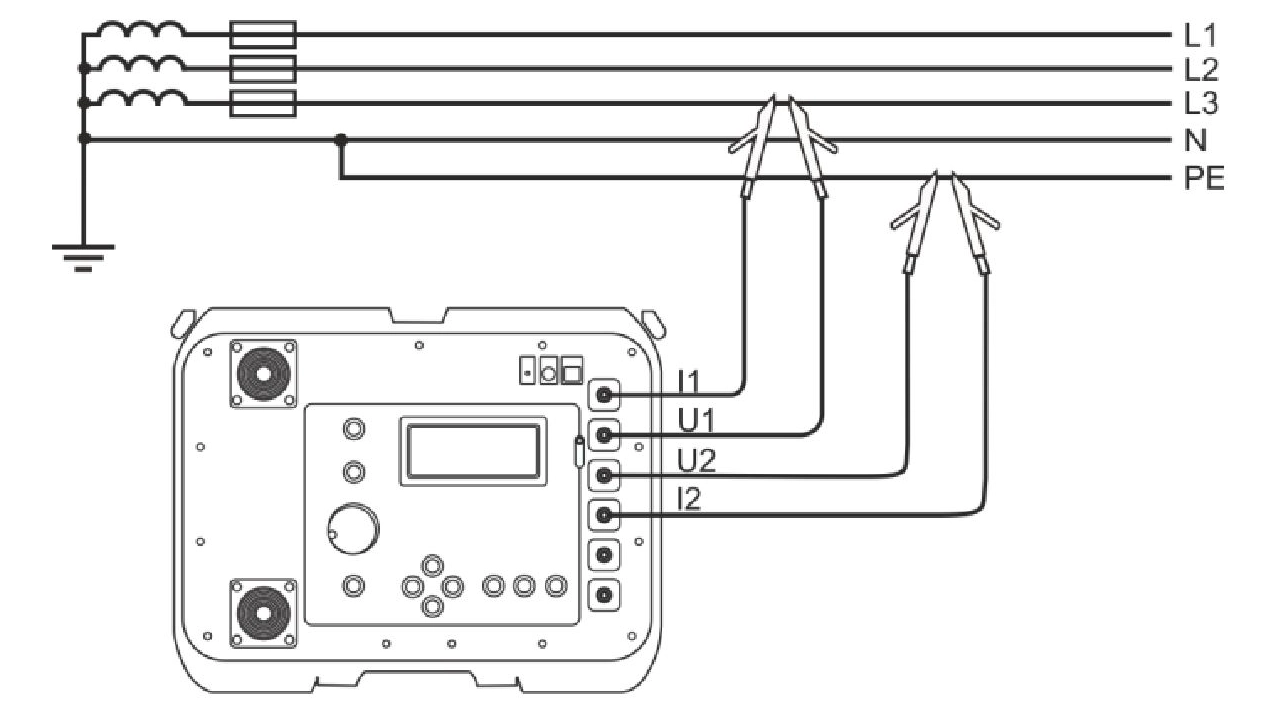

Pomiar impedancji pętli zwarcia między L a PE (pomiar czteroprzewodowy) za pomocą MZC-320S

Krok 4: Wykonanie pomiaru impedancji pętli zwarcia (pomiar czteroprzewodowy)

Przy pomiarze czteroprzewodowym za pomocą MZC-320S, szczególnie gdy używane są sondy pomiarowe, zaleca się obecność drugiej osoby, aby zapewnić bezpieczne i pewne podłączenie. Zapobiega to powstawaniu iskrzenia.

Po podłączeniu urządzenia do instalacji elektrycznej, pomiar impedancji pętli zwarcia wykonuje się poprzez:

  • Naciśnięcie przycisku START

Zapisywanie wyniku pomiaru impedancji pętli zwarcia

Miernik impedancji pętli zwarcia MZC-320S posiada 990 miejsc w pamięci, podzielonych na 10 banków po 99 komórek każdy.

Aby zapisać wynik pomiaru impedancji pętli zwarcia, należy po zakończonym pomiarze nacisnąć przycisk ENTER. Na wyświetlaczu pojawi się informacja o lokalizacji zapisu w następującej formie:

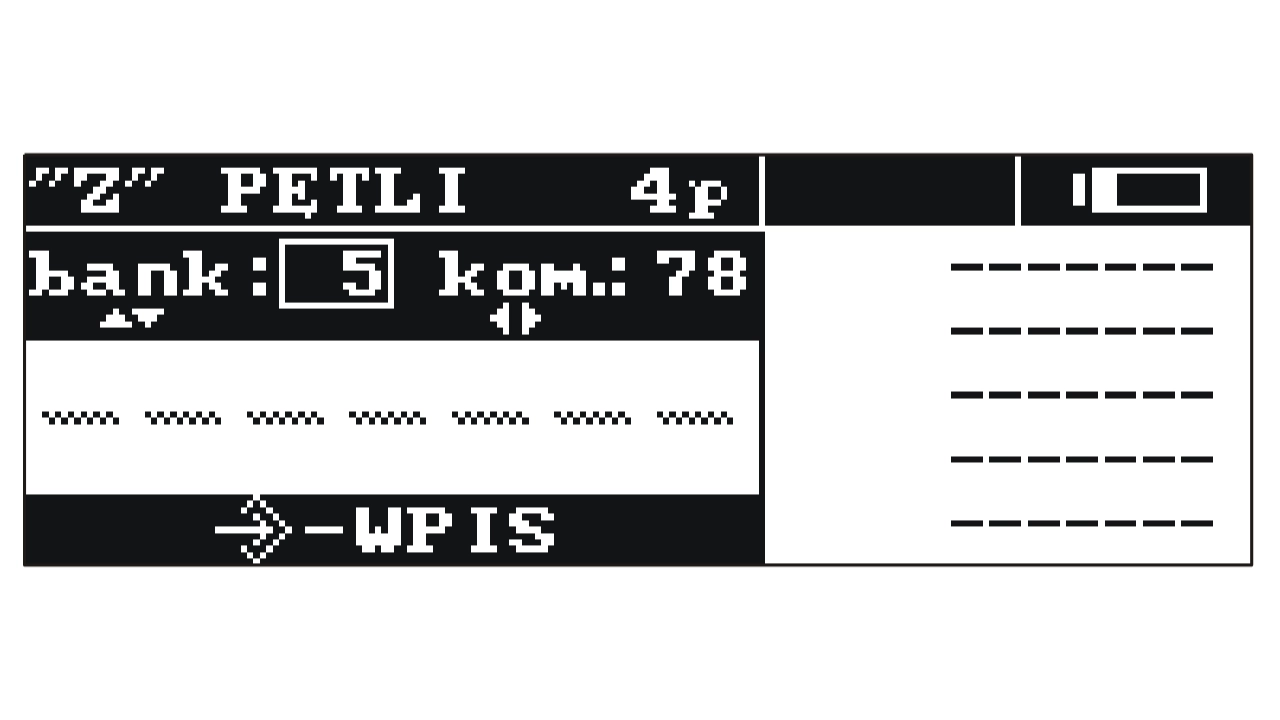

Zapis wyniku pomiaru w MZC-320S (wyświetlanie wolnej komórki pamięci)

Obramowany numer banku oznacza, że co najmniej jedna komórka w tym banku jest już zajęta.

Obramowany numer komórki oznacza, że dana komórka jest już zajęta.

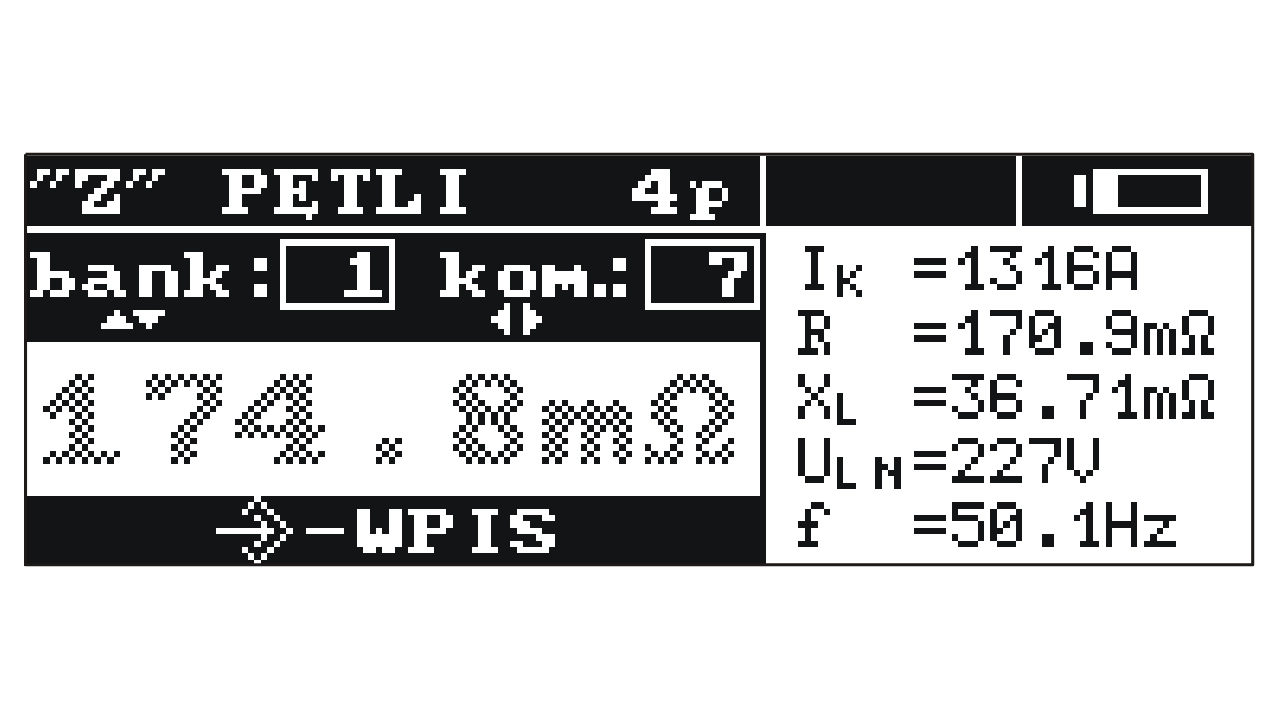

Zapis wyniku pomiaru w MZC-320S (wyświetlanie zajętej komórki)

Wybór banku i komórki odbywa się za pomocą przycisków strzałek.

Po ponownym naciśnięciu przycisku ENTER, pomiar zostanie zapisany w wybranym banku w danej komórce.
