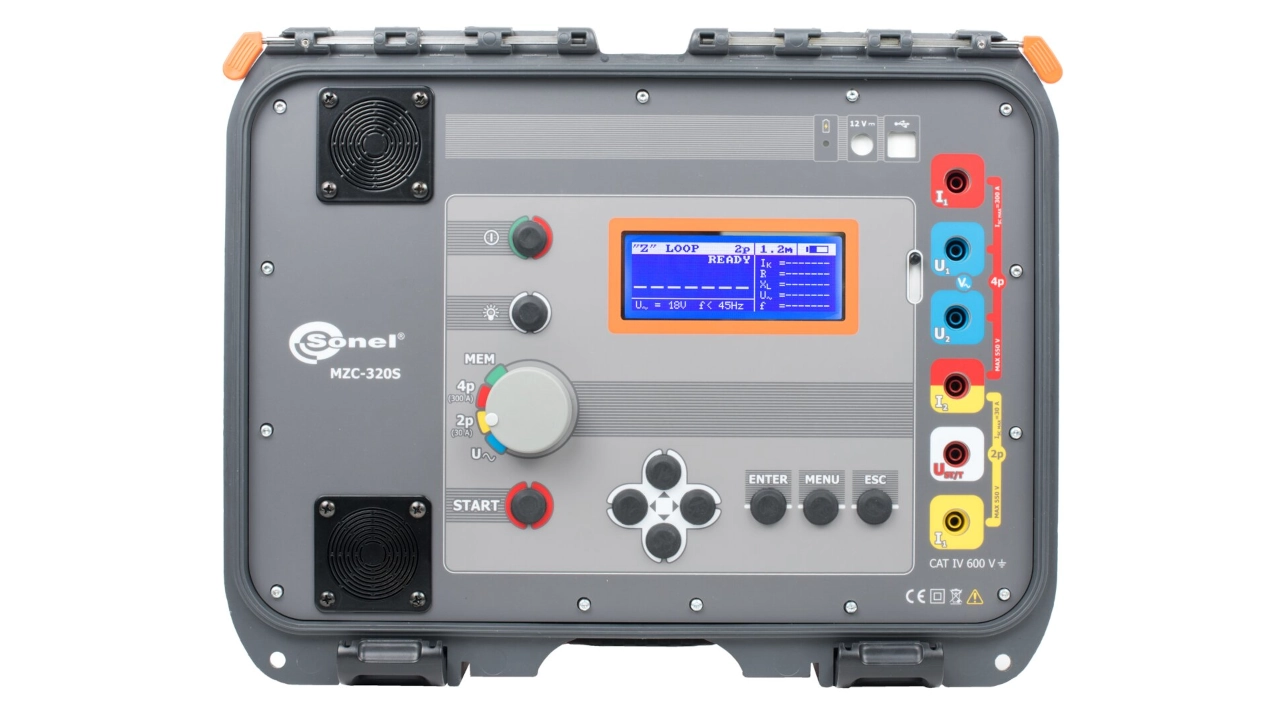

MZC-320S Miernik impedancji pętli zwarcia (WMPLMZC320)

MZC-320S Miernik impedancji pętli zwarcia (WMPLMZC320)

  • MZC-320S Miernik impedancji pętli zwarcia (WMPLMZC320)
    MZC-320S Miernik impedancji pętli zwarcia (WMPLMZC320)
    • Indeks: WMPLMZC320
    • Kategoria: Miernik impedancji pętli zwarcia
    • Stan: Nowy
    • Napięcie sieciowe do maks. 550V
      • Cena (netto):
      • 9070,00 zł
      • Dostępność:
      • na zapytanie
      • Wybierz ilość:
Opis

Czy MZC-320S to odpowiedni miernik impedancji pętli zwarcia dla mnie?

Wybór właściwego miernika impedancji pętli zwarcia zależy przede wszystkim od planowanego obszaru jego zastosowania. Dlatego przed zakupem powinieneś jasno określić, do jakich celów chcesz używać miernika.

Rozpocznij swoje rozważania od pytania: do jakiego maksymalnego napięcia sieciowego ma być przystosowany miernik? Czy wykonujesz prace w sieciach 400 V, 690 V czy 800 V?

MZC-320S umożliwia pomiary przy napięciach sieciowych do maksymalnie 550 V.

Kolejnym krokiem jest określenie minimalnej i maksymalnej wartości impedancji pętli zwarcia, jaką miernik musi być w stanie zmierzyć.

MZC-320S pracuje w zakresach pomiarowych: 7,2mΩ - 1999mΩ (pomiar czteroprzewodowy) i 0,13Ω - 199,9Ω (pomiar dwuprzewodowy).

Na podstawie charakterystyki wyzwalania, maksymalnego prądu znamionowego zabezpieczenia oraz napięcia znamionowego można obliczyć minimalną wartość impedancji pętli zwarcia, którą należy zmierzyć w danej instalacji elektrycznej, aby w przypadku zwarcia doszło do zadziałania zabezpieczenia. W praktyce dobrze, jeśli zmierzona przez Ciebie impedancja będzie jeszcze niższa. Sama ta kalkulacja pozwoli jednak określić wymagany zakres pomiarowy, który musi obsługiwać miernik impedancji pętli zwarcia.

Aby ułatwić Ci wybór, na stronie produktu zamieszczamy wszystkie niezbędne informacje: dane techniczne z karty katalogowej, informacje o zgodności z normami, a także listę wyposażenia standardowego i dodatkowego.

Pomiar napięcia dotykowego miernikiem MZC-320S

Oprócz pomiaru impedancji pętli zwarcia i impedancji wewnętrznej sieci MZC-320S umożliwia także pomiar napięcia dotykowego do 100 V. Może on być wykonany w dwóch wariantach:

  • Napięcie dotykowe (napięcie pomiędzy częściami przewodzącymi przy jednoczesnym ich dotknięciu)
  • Napięcie dotykowe rażeniowe (napięcie pomiędzy częścią przewodzącą a podłożem (z użyciem specjalnej sondy pomiarowej))

Co można mierzyć miernikiem MZC-320S?

Poniższa tabela przedstawia szybki przegląd możliwych pomiarów i funkcji oferowanych przez miernik impedancji pętli zwarcia MZC-320S.

  • Legenda:
    • check
    • Pomiar możliwy (wymaga dodatkowego wyposażenia)
    • check
    • Pomiar możliwy (wyposażenie w zestawie)
    • close
    • Pomiar niemożliwy
Pomiar MZC-320S
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia (metoda czteroprzewodowa) check
Pomiar impedancji pętli zwarcia (metoda dwuprzewodowa) check
Spodziewany prąd zwarciowy (obliczany) check
Napięcie
Pomiar napięcia check
Pomiar częstotliwości check
Pomiar napięcia dotykowego check
Pomiar napięcia dotykowego rażeniowego check

Zakres dostawy w skrócie

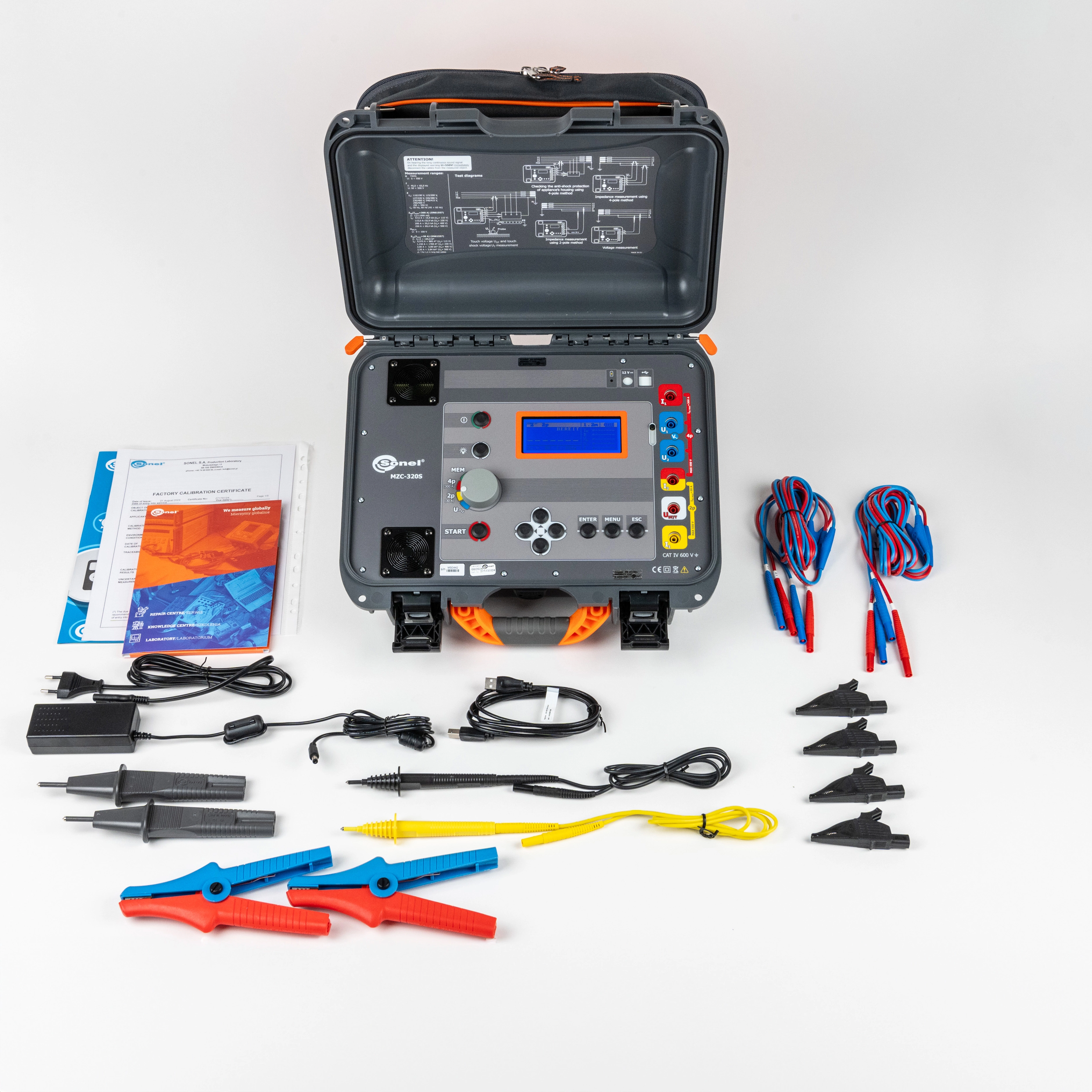

Poniższa grafika przedstawia standardowy zakres dostawy miernika MZC-320S. Poszczególne elementy wchodzące w skład zestawu miernika impedancji pętli zwarcia znajdziesz w liście zakresu dostawy.

Zakres dostawy MZC-320S (WMPLMZC320)

Zakres dostawy MZC-320S (WMPLMZC320)
Dane techniczne

Dane katalogowe MZC-320S

Poniższa tabela zawiera szczegółowe zestawienie danych technicznych miernika MZC-320S.

Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia z serii MZC. Dzięki niemu możesz szybko porównać poszczególne urządzenia między sobą.

Funkcja pomiarowa Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie sieciowe
Napięcie sieciowe AC 0 – 550 V 0 – 550 V 1 V ±(2% w. zmierz. + 2 cyfry)
Częstotliwość
Częstotliwość 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% w. zmierz. + 1 cyfry)
Impedancja pętli zwarcia (pomiar czteroprzewodowy) maks. 300 A: 280 A (500 V), 220 A (400 V), 130 A (230 V)
Impedancja pętli zwarcia (ZS) 7,2 mΩ - 1999 mΩ
wg IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% w. zmierz. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Rezystancja (R) 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% w. zmierz. + 2 mΩ) wartości ZS
Reaktancja (X) 200 – 1999 mΩ 1 mΩ
Prąd zwarciowy (IK) 57,5 A – 15,9 kA
UN = 115 V		 115 A – 199,9 A 0,1 A Obliczana na podstawie błędu impedancji pętli zwarcia
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
115,0 A – 32,9 kA
UN = 230 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
200 A – 55,5 kA
UN = 400 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
250 A – 69,4 kA
UN = 500 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
Napięcie dotykowe
Napięcie dotykowe 0 – 100 V 0 – 100 V 1 V ±(10% w. zmierz. + 2 cyfry)
Napięcie dotykowe rażeniowe
Impedancja pętli zwarcia (pomiar dwuprzewodowy) maks. 27 A (500 V), 21 A (400V), 24 A (230V)
Impedancja pętli zwarcia (ZS) 0,13 Ω - 199,9 Ω
(przewód pomiarowy 1,2m)
wg IEC 61557-3		 0,00 – 19,99 Ω 0,01 Ω ±(2% w. zmierz. + 3 cyfry)
20,0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry)
0,15 Ω - 199,9 Ω
(przewód pomiarowy 5m)
wg IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% w. zmierz. + 3 cyfry)
20,0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry)
0,19 Ω - 199,9 Ω
(przewód pomiarowy 10m)
wg IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% w. zmierz. + 3 cyfry)
20,0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry)
0,25 Ω - 199,9 Ω
(przewód pomiarowy 20m)
wg IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% w. zmierz. + 3 cyfry)
20,0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry)
Rezystancja (R) 0,00 – 199,9 Ω 0,00 – 19,99 Ω 0,01 Ω ±(2% w. zmierz. + 3 cyfry) wartości ZS
Reaktancja (X) 20,0 – 199,9 Ω 0,1 Ω ±(3% w. zmierz. + 3 cyfry) wartości ZS
Prąd zwarciowy (IK),
UN = 230V		 1,150 A – 1849 A
(przewód pomiarowy 1,2m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1539 A
(przewód pomiarowy 5m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1262 A
(przewód pomiarowy 10m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 924 kA
(przewód pomiarowy 20m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
Prąd zwarciowy (IK),
UN = 400V		 2,00 A – 3,21 kA
(przewód pomiarowy 1,2m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,67 kA
(przewód pomiarowy 5m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,19 kA
(przewód pomiarowy 10m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 1607 A
(przewód pomiarowy 20m)
wg IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabela: Dane katalogowe MZC-320S

Zgodność z normami MZC-320S

Miernik impedancji pętli zwarcia MZC-320S spełnia obowiązujące w UE normy, które – na podstawie standardów IEC i dyrektyw unijnych – zostały wdrożone do poszczególnych norm krajowych, takich jak np. normy PN.

Poniżej, w dwóch tabelach, przedstawiono normy, z którymi zgodny jest model MZC-320S. Pierwsza tabela pokazuje zgodność z odpowiednimi metodami pomiarowymi. Druga tabela przedstawia normy, które dotyczą samego urządzenia pomiarowego.

Zgodność z normami MZC-320S: Metody pomiarowe
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych
PN-EN IEC 61557-3 Część 3: Impedancja pętli zwarcia

Tabela: Zgodność modelu MZC-320S z normami dotyczącymi metod pomiarowych.
Zgodność z normami MZC-320S: Urządzenie pomiarowe
Kompatybilność elektromagnetyczna (EMC 2014/30/UE)
PN-EN IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne
PN-EN IEC 61326-2-2 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych
Dyrektywa niskonapięciowa (LVD 2014/35/UE)
PN-EN 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne
PN-EN IEC 61010-2-030 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
PN-EN IEC 61010-2-033 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych -- Część 2-033: Wymagania szczegółowe dotyczące ręcznych mierników uniwersalnych do użytku domowego i profesjonalnego umożliwiających pomiar napięcia sieciowego
Dyrektywa w sprawie urządzeń radiowych (RED 2014/53/UE)
ETSI EN 301489-1 Kompatybilność elektromagnetyczna (EMC) – Norma dla urządzeń i usług radiowych – Część 1: Wspólne wymagania techniczne – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 301489-17 Kompatybilność elektromagnetyczna (EMC) dla urządzeń i usług radiowych – Część 17: Szczególne wymagania dla systemów szerokopasmowej transmisji danych – Zharmonizowana norma dotycząca kompatybilności elektromagnetycznej
ETSI EN 300328 Systemy transmisji szerokopasmowej – Urządzenia do transmisji danych pracujące w paśmie 2,4 GHz – Zharmonizowana norma dotycząca wykorzystania częstotliwości radiowych
PN-EN 62479 Ocena zgodności elektronicznych i elektrycznych urządzeń małej mocy z ograniczeniami podstawowymi dotyczącymi ekspozycji ludzi w polach elektromagnetycznych (od 10 MHz do 300 GHz)

Tabela: Zgodność modelu MZC-320S z normami dotyczącymi urządzenia pomiarowego.
Do pobrania

Instrukcja obsługi MZC-320S

Instrukcja obsługi MZC-320S download

Karta katalogowa MZC-320S

Karta katalogowa MZC-320S download

Deklaracja zgodności MZC-320S

Deklaracja zgodności MZC-320S download
Zakres dostawy
  • Legenda:
    • check
    • Akcesoria wchodzą w skład zestawu
    • close
    • Akcesoria nie wchodzą w skład zestawu
Zakres dostawy MZC-320S
Przewód dwużyłowy, 3m, (12/32A) U1/I1 (WAPRZ003DZBBU1I1)
check
Przewód dwużyłowy, 3m, (12/32A) U2/I2 (WAPRZ003DZBBU2I2)
check
Przewód pomiarowy 1,2 m, żółty, 1kV (WAPRZ1X2YEBB)
check
Przewód pomiarowy 1,2m, czarny, 1 kV (WAPRZ1X2BLBB)
check
Sonda silnoprądowa (Kelvina), 1 kV (WASONSPGB1)
check
Krokodylek Kelvina, 1 kV, 25 A (WAKROKELK06)
check
Krokodylek, czarny, 1 kV, 32 A
check
Sonda ostrzowa, czarna (WASONBLOGB1)
check
Sonda ostrzowa, żółta (WASONYEOGB1)
check

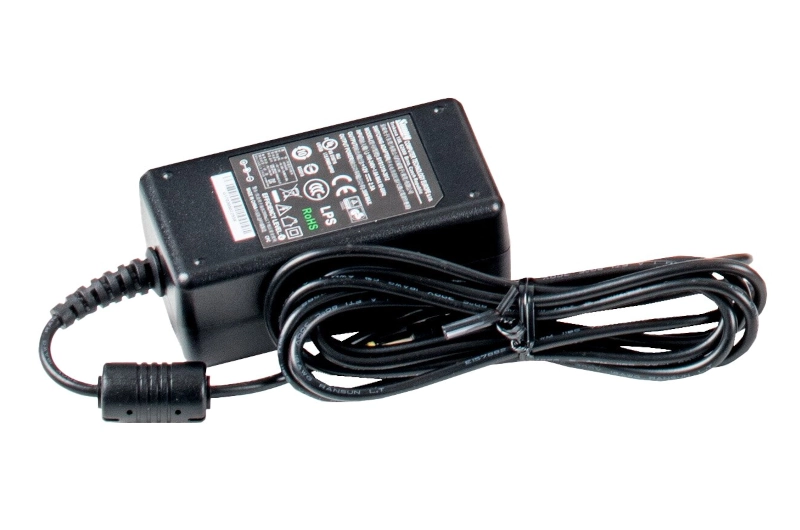

Zasilacz do ładowania akumulatorów Z-19 (WAZASZ19)
check

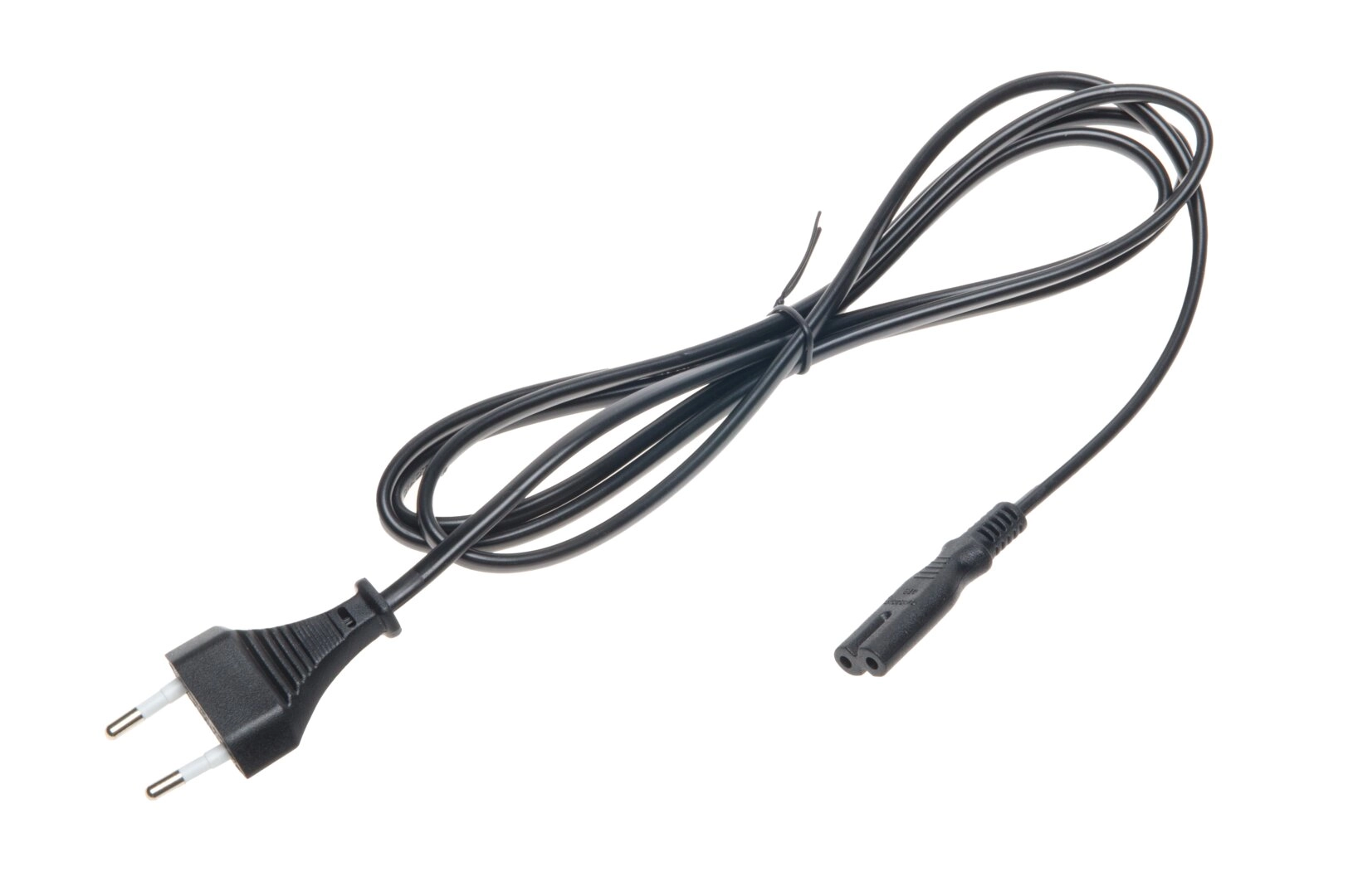

Przewód do zasilania 230 V (wtyk IEC-C7) (WAPRZLAD230)
check

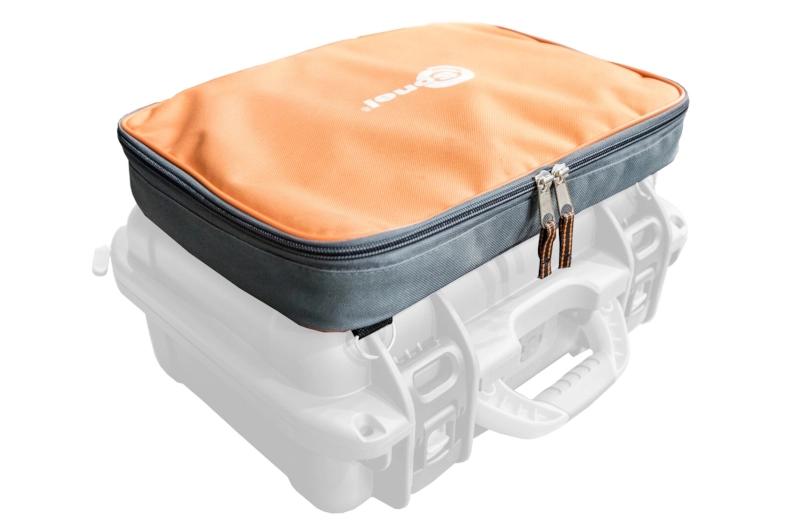

Futerał L-14 (WAFUTL14)
check

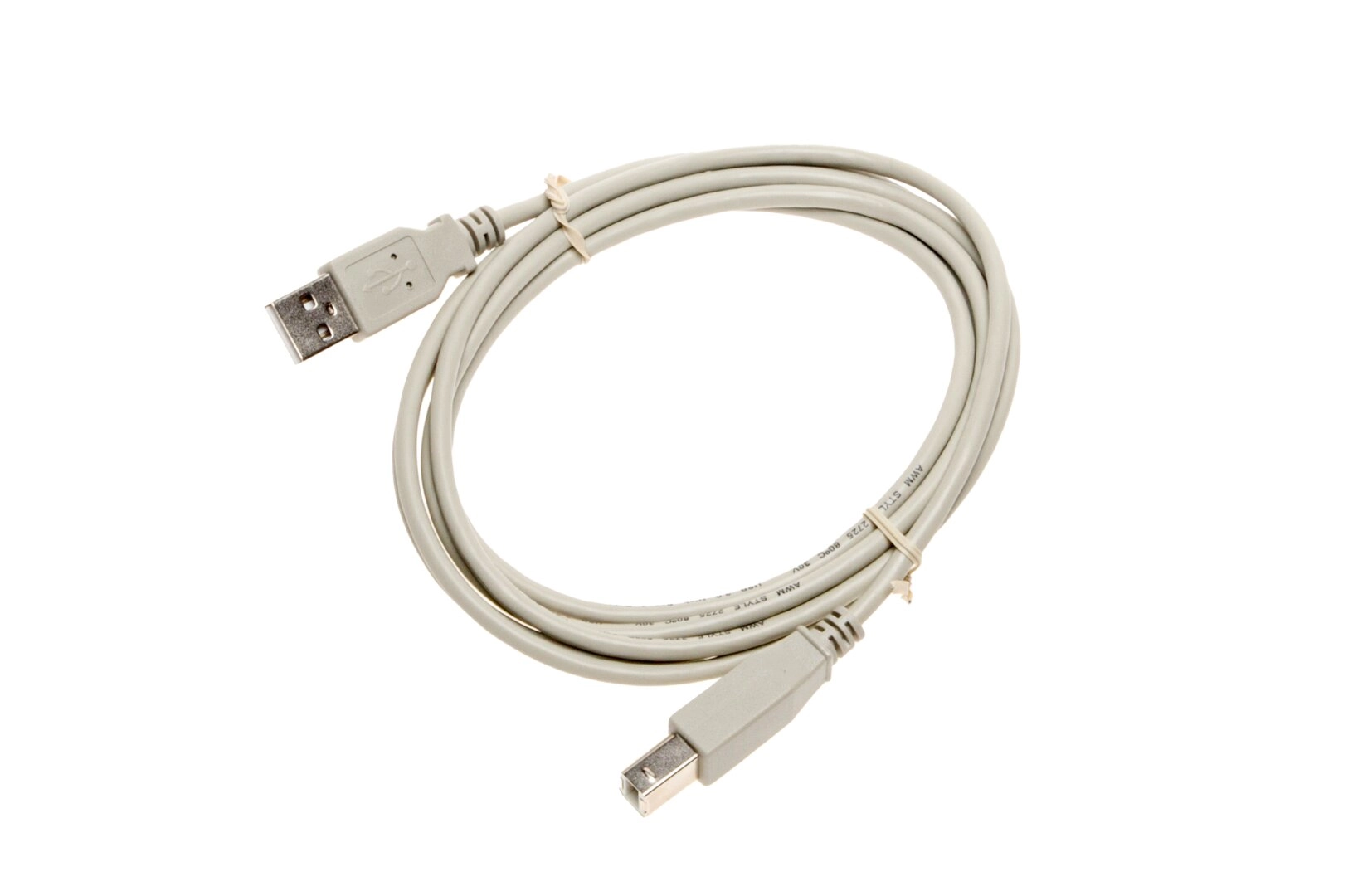

Kabel USB (WAPRZUSB)
check
Certyfikat kalibracji (WADOKCK)
check

Zakres dostawy MZC-320S
Akcesoria

Polecane akcesoria do miernika impedancji pętli zwarcia MZC-320S

Tutaj znajdziesz listę akcesoriów do miernika impedancji pętli zwarcia MZC-320S, które – na podstawie własnego doświadczenia – polecamy do określonych zastosowań lub sytuacji.

Akcesorium Opis

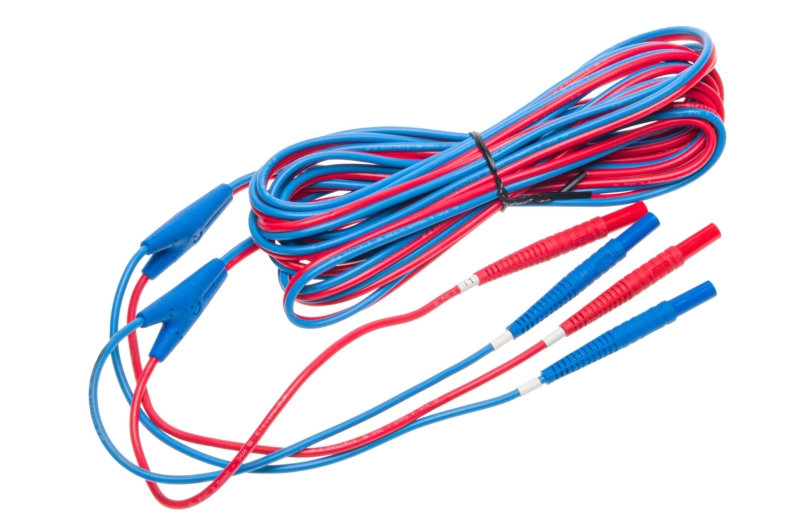

Przewód dwużyłowy, 6m, (10/25A) U1/I1 (WAPRZ006DZBBU1I1)

Dwużyłowy przewód pomiarowy ma długość 6 m (U1/I1). Stosowany jest przy czteroprzewodowym pomiarze impedancji pętli zwarcia.

Zastosowanie: w pomiarach w instalacjach elektrycznych, w których dłuższe przewody pomiarowe ułatwiają wykonanie pomiaru impedancji pętli zwarcia.
Przewód dwużyłowy, 6m, (10/25A) U2/I2 (WAPRZ006DZBBU2I2)

Dwużyłowy przewód pomiarowy ma długość 6 m (U2/I2). Stosowany jest przy czteroprzewodowym pomiarze impedancji pętli zwarcia.

Zastosowanie: w pomiarach w instalacjach elektrycznych, w których dłuższe przewody pomiarowe ułatwiają wykonanie pomiaru impedancji pętli zwarcia.

Polecane akcesoria do miernika impedancji pętli zwarcia MZC-320S

Pełna lista akcesoriów do miernika impedancji pętli zwarcia MZC-320S

Poniżej znajduje się kompletna lista akcesoriów do miernika pętli zwarcia MZC-320S, przejrzyście uporządkowana według indeksów.

Indeks Opis

Przewód dwużyłowy, 6m, (10/25A) U1/I1

Przewód dwużyłowy, 6m, (10/25A) U2/I2

Przewód pomiarowy 5m, żółty, 1kV

Przewód pomiarowy 10m, żółty, 1 kV

Przewód pomiarowy 20m, żółty, 1 kV

Futerał L-4

Plecak L-7

Sonel Reader: Bezpłatne oprogramowanie do przesyłania danych z miernika do komputera

Sonel PE6: Program do tworzenia protokołów z badań bezpieczeństwa instalacji

Lista akcesoriów do miernika impedancji pętli zwarcia MZC-320S (wg numerów katalogowych)
