MZC-330S Schleifenimpedanz-Messgerät (WMDEMZC330)

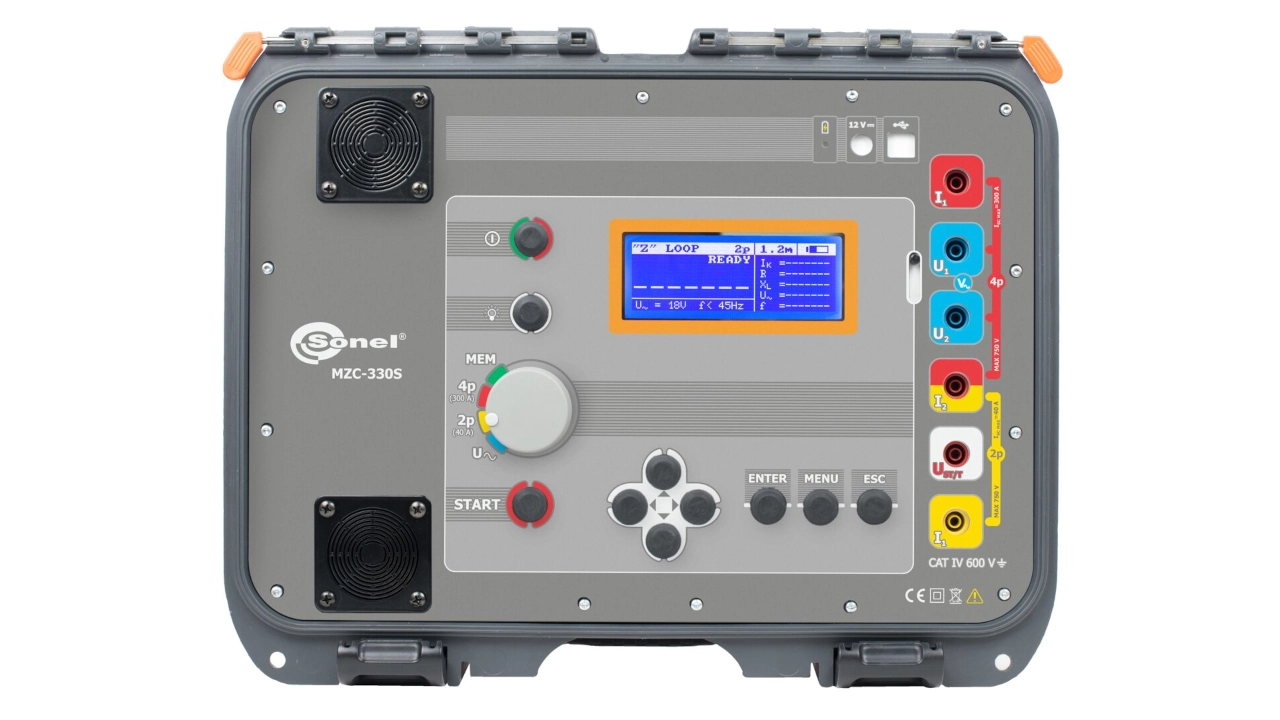

MZC-330S Schleifenimpedanz-Messgerät (WMDEMZC330)

  • MZC-330S Schleifenimpedanz-Messgerät (WMDEMZC330)
    MZC-330S Schleifenimpedanz-Messgerät (WMDEMZC330)
    • Index: WMDEMZC330
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 750V
      • Preis (Netto):
      • 2918,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-330S das richtige Schleifenimpedanz-Messgerät für mich?

Die Auswahl des passenden Schleifenimpedanz-Messgeräts richtet sich hauptsächlich nach dem vorgesehenen Einsatzbereich. Daher solltest du dir im Voraus überlegen, für welche Anwendungen du das Gerät nutzen möchtest.

Starte deine Überlegungen mit der Frage, für welche maximale Netzspannung das Messgerät geeignet sein soll. Arbeitest du in Netzen mit 400V, 690V oder 800V?

Das MZC-330S ermöglich die Messung bei Netzspannungen bis maximal 750V.

Als Nächstes solltest du abschätzen, welchen minimalen und maximalen Schleifenimpedanz-Wert das Messgerät erfassen können muss.

Das MZC-330S arbeitet in den Messbereichen 7,2mΩ - 1999mΩ (Vierleitermessung) und 0,13Ω - 199,9Ω (Zweileitermessung).

Um dir die richtige Wahl zu erleichtern, stellen wir alle notwendigen Informationen auf dieser Produktseite bereit. Hierzu gehören die Datenblattwerte, Normkonformität und die Auflistung von Standardzubehör und weiterem Zubehör.

Berührungsspannung messen mit MZC-330S

Zusätzlich zur Messung der Schleifenimpedanz und des Netzinnenwiderstands ist das MZC-330S auch in der Lage, die Berührungsspannung zu erfassen – mit einer maximalen Spannung von bis zu 100V. Diese Messung kann auf zwei verschiedene Arten durchgeführt werden.

  • Berührungsspannung (Spannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung)
  • Berührungsschlagspannung (Spannung zwischen einem leitfähigen Teil und dem Untergrund (mit spezieller Messsonde))

Was kann mit dem Messgerät für Schleifenimpedanz MZC-330S gemessen werden?

Die folgende Tabelle bietet dir einen schnellen Überblick über die Messfunktionen und Möglichkeiten des MZC-330S Schleifenimpedanz-Messgeräts.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-330S
Schleifenimpedanz
Schleifenimpedanz (Vierleitermessung) check
Schleifenimpedanz (Zweileitermessung) check
Prospektiver Kurzschlussstrom check
Spannung
Spannungsmessung check
Frequenzmessung check
Berührungsspannung check
Berührungsschlagspannung check

Lieferumfang auf einen Blick

Die folgende Grafik veranschaulicht den Standardlieferumfang des MZC-330S. Eine detaillierte Auflistung der enthaltenen Komponenten des Schleifenimpedanz-Messgeräts findest du in der Liste zum Lieferumfang.

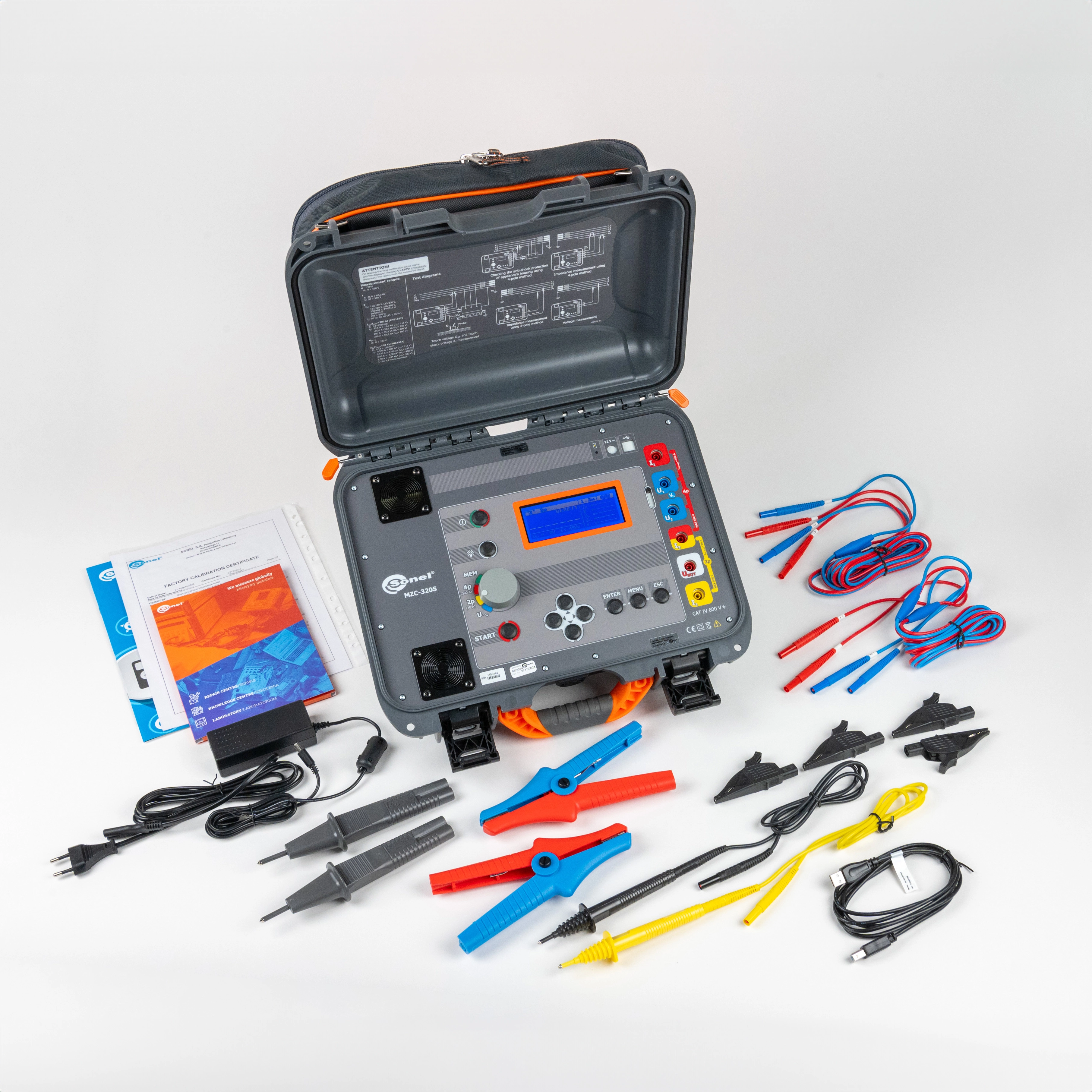

Lieferumfang MZC-330S (WMDEMZC330)

Lieferumfang MZC-330S (WMDEMZC330)
Technische Daten

Datenblattwerte MZC-330S

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-330S dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 750 V 0 – 750 V 1 V ±(2% v.Mw. + 2 Digits)
Frequenz
Frequenz 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% v.Mw. + 1 Digits)
Schleifenimpedanz (Vierleitermessung) max. 300 A: 280 A (500/690 V), 220 A (400 V), 130 A (230 V)
Schleifenimpedanz (ZS) 7,2 mΩ - 1999 mΩ
nach IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Widerstand (R) 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ) von ZS
Blindwiderstand (X) 200 – 1999 mΩ 1 mΩ
Kurzschlussstrom (IK) 57,5 A – 15,9 kA
UN = 115 V		 115 A – 199,9 A 0,1 A Errechnet aus dem Fehler der Schleifenimpedanz
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 690 kA 1 kA
115,0 A – 32,9 kA
UN = 230 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 690 kA 1 kA
200 A – 55,5 kA
UN = 400 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 690 kA 1 kA
250 A – 69,4 kA
UN = 500 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 690 kA 1 kA
345 A – 95,8 kA
UN = 690 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 690 kA 1 kA
Berührungsspannung
Berührungsspannung 0 – 100 V 0 – 100 V 1 V ±(10% v.Mw. + 2 Digits)
Berührungsschlagspannung
Schleifenimpedanz (Zweileitermessung) max. 37 A (690V), 27 A (500 V), 21 A (400V), 24 A (230V)
Schleifenimpedanz (ZS) 0,13 Ω - 199,9 Ω
(Messleitung 1,2m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,15 Ω - 199,9 Ω
(Messleitung 5m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,19 Ω - 199,9 Ω
(Messleitung 10m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,25 Ω - 199,9 Ω
(Messleitung 20m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
Widerstand (R) 0,00 – 199,9 Ω 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits) von ZS
Blindwiderstand (X) 20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits) von ZS
Kurzschlussstrom (IK),
UN = 230V		 1,150 A – 1849 A
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1539 A
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1262 A
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 924 kA
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
Kurzschlussstrom (IK),
UN = 400V		 2,00 A – 3,21 kA
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,67 kA
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,19 kA
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 1607 A
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabelle: Datenblattwerte MZC-330S

Normkonformität MZC-330S

Das Schleifenimpedanz-Messgerät MZC-330S erfüllt die in der EU geltenden Normen, die auf Basis der IEC-Standards und EU-Richtlinien in nationale Vorschriften, wie die VDE- und ÖVE-Normen, übernommen wurden.

Die folgenden zwei Tabellen zeigen die Normenkonformität des MZC-330S:

  • Die erste Tabelle bezieht sich auf die Einhaltung der relevanten Messmethoden.
  • Die zweite Tabelle zeigt die allgemeinen Normen, denen das Messgerät selbst entspricht.
Normkonformität des MZC-330S: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-330S betreffend der Messmethoden.
Normkonformität des MZC-330S: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN IEC 61010-2-033
(VDE 0411-2-033)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
Funkanlagenrichtlinie (RED 2014/53/EU)
ETSI EN 301489-1 Elektromagnetische Verträglichkeit (EMV) - Standard für Funkeinrichtungen und -dienste - Teil 1: Gemeinsame technische Anforderungen - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 301489-17 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste - Teil 17: Spezifische Bedingungen für Breitbanddatenübertragungssysteme - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 300328 Breitband-Übertragungssysteme - Datenübertragungsgeräte zum Betrieb im 2,4-GHz-Band - Harmonisierte Norm zur Nutzung von Funkfrequenzen
DIN EN 62479
(VDE 0848-479)		 Beurteilung der Übereinstimmung von elektronischen und elektrischen Geräten kleiner Leistung mit den Basisgrenzwerten für die Sicherheit von Personen in elektromagnetischen Feldern (10 MHz bis 300 GHz)

Tabelle: Normkonformität des MZC-330S: Messgerät
Download

Bedienungsanleitung MZC-330S

Bedienungsanleitung MZC-330S download

Datenblatt MZC-330S

Datenblatt MZC-330S download

Konformitätserklärung MZC-330S

Konformitätserklärung MZC-330S download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-330S
Zweiadrige Messleitung, 3m, (12/32A) U1/I1 (WAPRZ003DZBBU1I1)
check
Zweiadrige Messleitung, 3m, (12/32A) U2/I2 (WAPRZ003DZBBU2I2)
check
Messleitung 1,2 m, gelb, 1kV (WAPRZ1X2YEBB)
check
Messleitung 1,2m, schwarz, 1 kV (WAPRZ1X2BLBB)
check
Kelvin-Messspitze, 1 kV (WASONSPGB1)
check
Kelvin-Klemme, 1 kV, 25 A (WAKROKELK06)
check
Krokodilklemme, schwarz, 1 kV, 32 A
check
Messspitze, schwarz (WASONBLOGB1)
check
Messspitze, gelb (WASONYEOGB1)
check

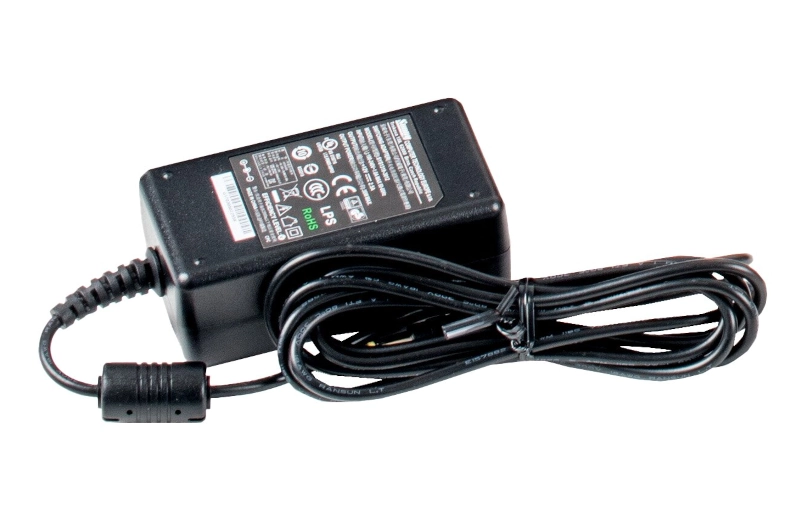

Akkuladegerät Z-19 (WAZASZ19)
check

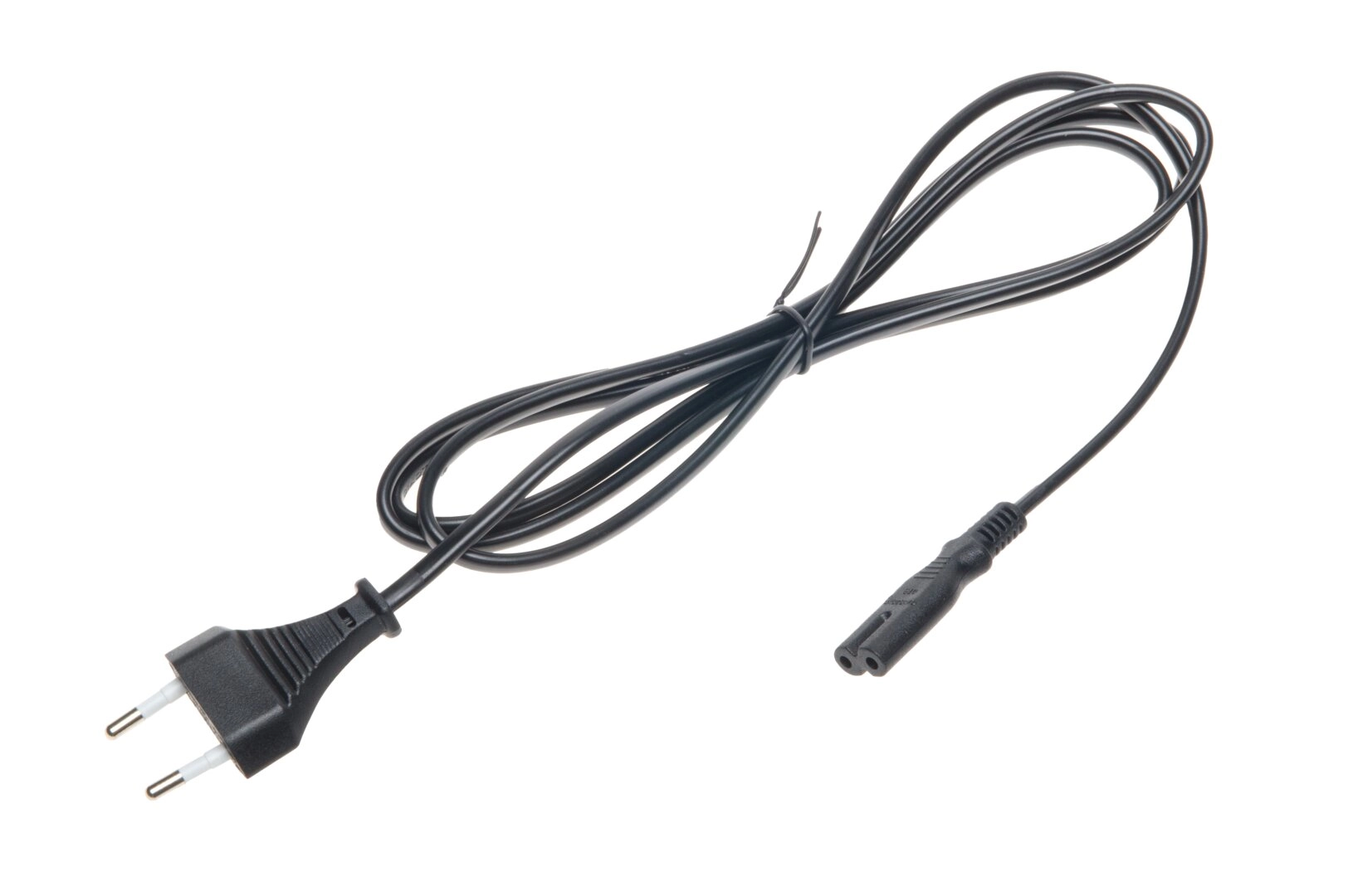

Leitung für Netzteil 230 V (IEC-C7-Stecker) (WAPRZLAD230)
check

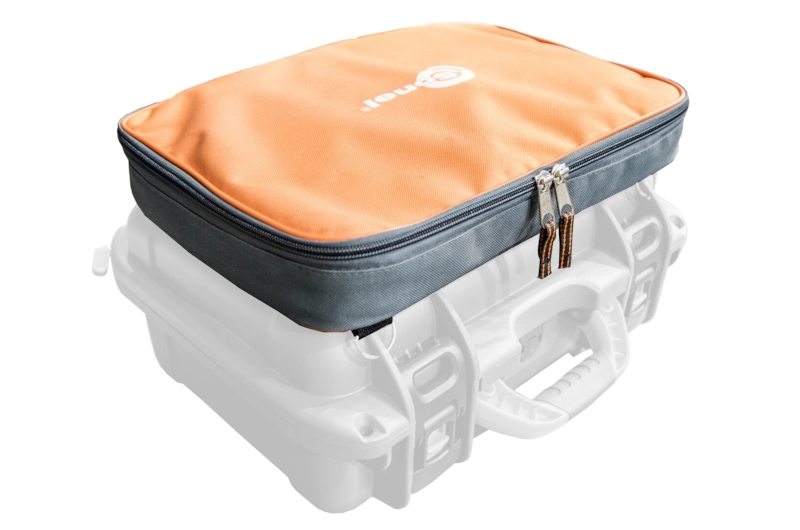

Zubehörtasche L-14 (WAFUTL14)
check

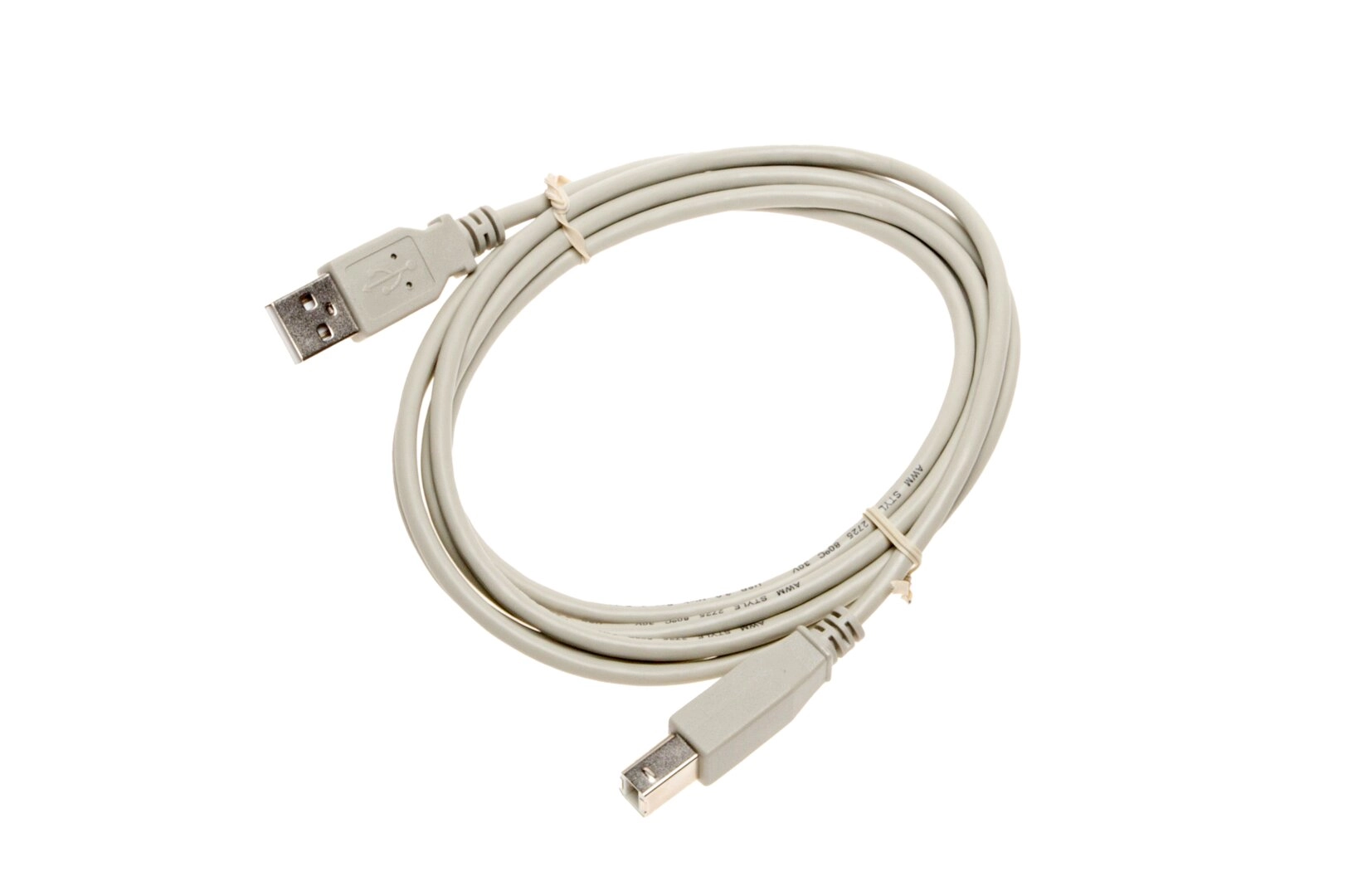

USB-Kabel (WAPRZUSB)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-330S
Zubehör

Empfohlenes Zubehör für das Schleifenimpedanz-Messgerät MZC-330S

Hier ist eine Zubehörliste für das MZC-330S Schleifenimpedanz-Messgerät, die wir aus eigener Erfahrung für bestimmte Anwendungen und Situationen empfehlen.

Zubehör Beschreibung

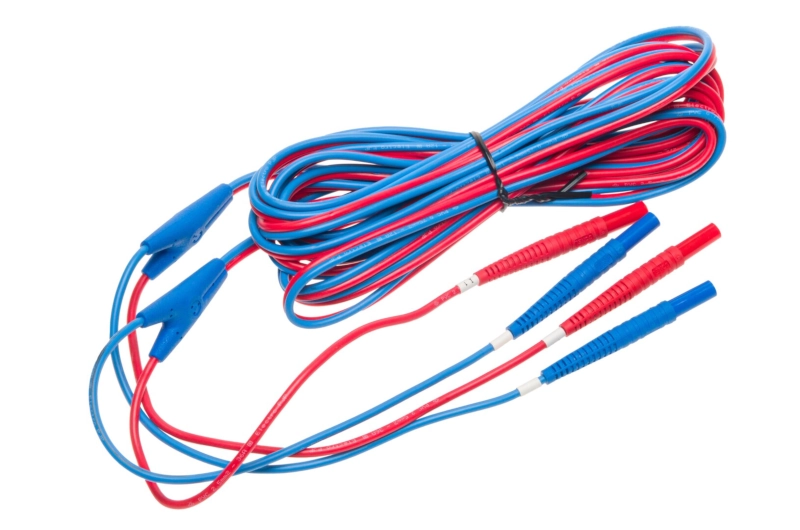

Zweiadrige Messleitung, 6m, (10/25A) U1/I1 (WAPRZ006DZBBU1I1)

Die zweiadrige Messleitung besitzt eine Länge von 6 m (U1/I1). Sie wird verwendet bei der Vierleitermessung der Fehlerschleifenimpedanz.

Hilft bei: Messung an elektrischen Anlagen, bei denen längere Messleitungen die Schleifenimpedanzmessung erleichtern.
Zweiadrige Messleitung, 6m, (10/25A) U2/I2 (WAPRZ006DZBBU2I2)

Die zweiadrige Messleitung besitzt eine Länge von 6 m (U2/I2). Sie wird verwendet bei der Vierleitermessung der Fehlerschleifenimpedanz.

Hilft bei: Messung an elektrischen Anlagen, bei denen längere Messleitungen die Schleifenimpedanzmessung erleichtern.

Empfohlenes Zubehör für das MZC-330S Schleifenimpedanz-Messgerät

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-330S

Im Folgenden findest du die vollständige Zubehörliste für das Z-Schleifen-Messgerät MZC-330S, übersichtlich nach Indexen sortiert.

Index Beschreibung

Zweiadrige Messleitung, 6m, (10/25A) U1/I1

Zweiadrige Messleitung, 6m, (10/25A) U2/I2

Messleitung 5m, gelb, 1kV

Messleitung 10m, gelb, 1 kV

Messleitung 20m, gelb, 1 kV

Tragetasche L-4

Rucksack L-7

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-330S Schleifenimpedanz-Messgerät (nach Indexen)
