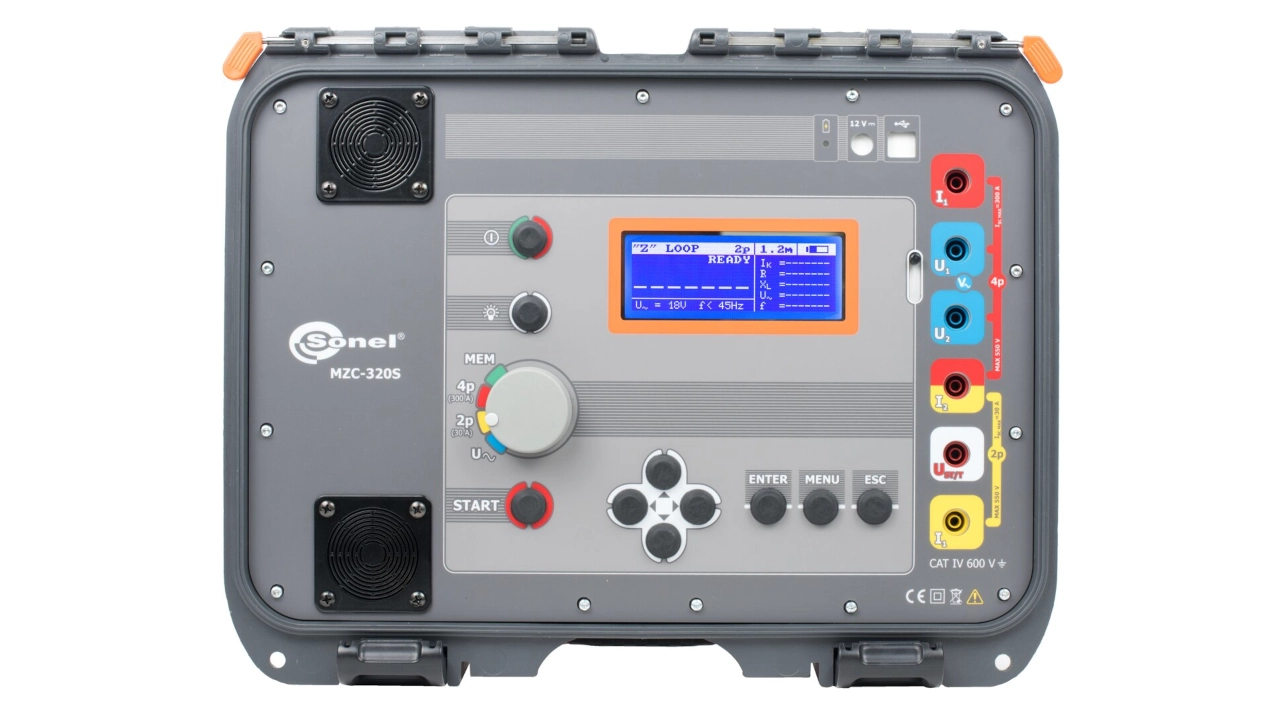

MZC-320S Schleifenimpedanz-Messgerät (WMDEMZC320)

MZC-320S Schleifenimpedanz-Messgerät (WMDEMZC320)

  • MZC-320S Schleifenimpedanz-Messgerät (WMDEMZC320)
    MZC-320S Schleifenimpedanz-Messgerät (WMDEMZC320)
    • Index: WMDEMZC320
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 550V
      • Preis (Netto):
      • 2233,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-320S das richtige Schleifenimpedanz-Messgerät für mich?

Die Wahl des richtigen Schleifenimpedanz-Messgeräts hängt in erster Linie vom geplanten Einsatzgebiet des Messgeräts ab. Du solltest dir daher vorab im Klaren sein, für welche Zwecke du das Schleifenimpedanz-Messgerät einsetzen möchtest.

Beginne deine Erwägung mit der Frage: für welche maximale Netzspannung soll das Messgerät ausgelegt sein? Führst du deine Arbeiten an 400/690/800V-Netzen durch?

Das MZC-320S ermöglich die Messung bei Netzspannungen bis maximal 550V.

Im nächsten Schritt deiner Erwägung musst du den minimalen bzw. maximalen Wert der Schleifenimpedanz einschätzen, den das Messgerät messen können muss.

Das MZC-320S arbeitet in den Messbereichen 7,2mΩ - 1999mΩ (Vierleitermessung) und 0,13Ω - 199,9Ω (Zweileitermessung).

Anhand der Auslösecharakteristik, des maximalen Nennstroms der Sicherung und der Nennspannung lässt sich die Schleifenimpedanz berechnen, die in der jeweiligen elektrischen Anlage mindestens gemessen werden muss, damit es im Kurzschlussfall tatsächlich zu einer Abschaltung der Sicherung kommt. Idealerweise wird die durch dich gemessene Schleifenimpedanz noch niedriger liegen. Diese Berechnung der Schleifenimpedanz gibt dir jedoch bereits ausreichende Kenntnis über den Messbereich, der durch das Schleifenimpedanz-Messgerät unterstützt werden muss.

Um dir die richtige Wahl zu erleichtern, stellen wir alle notwendigen Informationen auf dieser Produktseite bereit. Hierzu gehören die Datenblattwerte, Normkonformität und die Auflistung von Standardzubehör und weiterem Zubehör.

Berührungsspannung messen mit MZC-320S

Neben der Messung der Schleifenimpedanz und des Netzinnenwiderstands kann das MZC-320S auch die Berührungsspannung messen. Dabei kann eine Spannung von bis zu 100V gemessen werden. Diese Messung kann in zwei Varianten ausgeführt werden.

  • Berührungsspannung (Spannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung)
  • Berührungsschlagspannung (Spannung zwischen einem leitfähigen Teil und dem Untergrund (mit spezieller Messsonde))

Was kann mit dem Messgerät für Schleifenimpedanz MZC-320S gemessen werden?

Die nachstehende Tabelle soll dir eine schnelle Übersicht über die möglichen Messungen und Funktionalitäten unseres MZC-320S Schleifenimpedanz-Messgeräts geben.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-320S
Schleifenimpedanz
Schleifenimpedanz (Vierleitermessung) check
Schleifenimpedanz (Zweileitermessung) check
Prospektiver Kurzschlussstrom check
Spannung
Spannungsmessung check
Frequenzmessung check
Berührungsspannung check
Berührungsschlagspannung check

Lieferumfang auf einen Blick

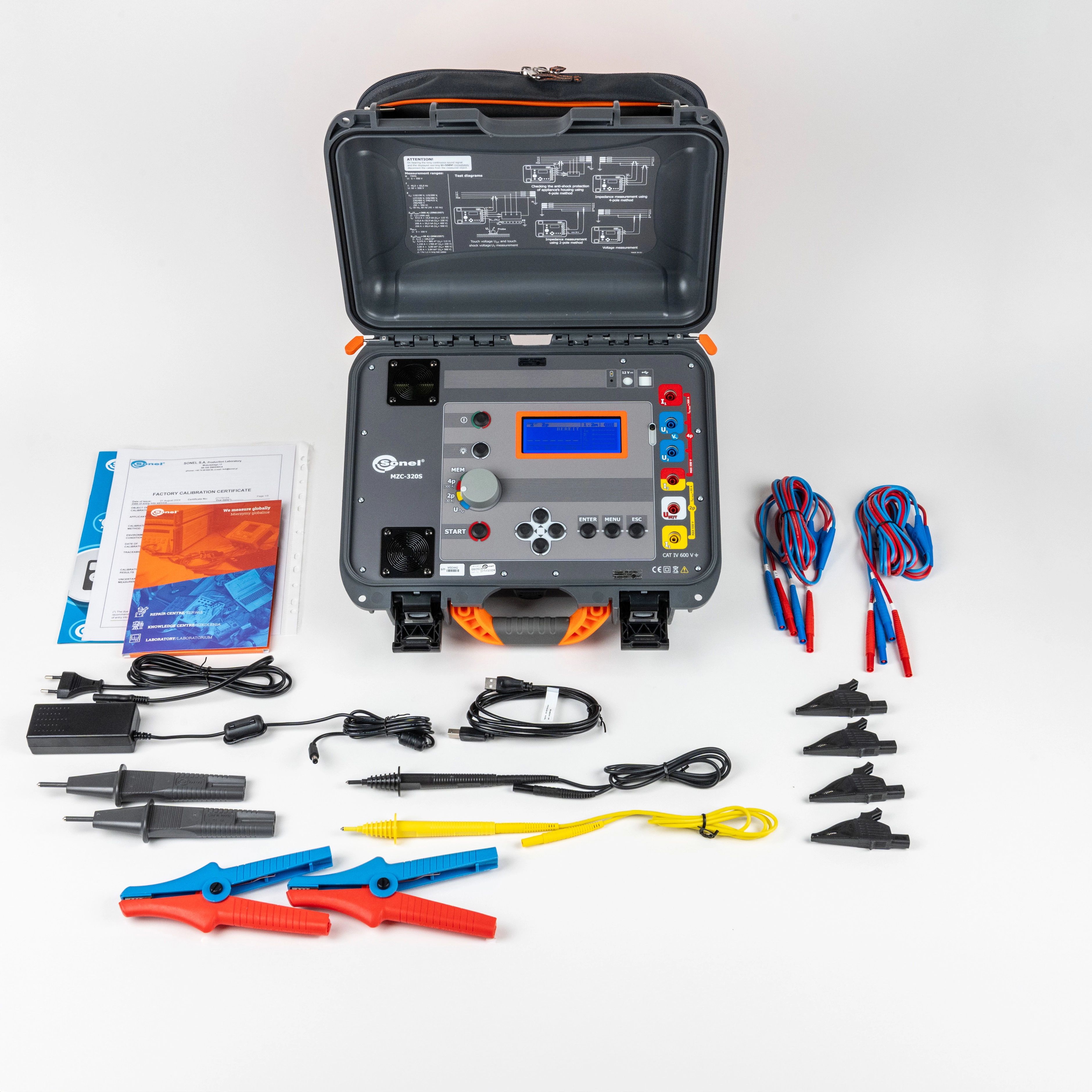

Die folgende Grafik zeigt den Standardlieferumfang des MZC-320S. Die einzelnen Positionen des Lieferumfangs für das Schleifenimpedanz-Messgerät kannst du in der Liste zum Lieferumfang finden.

Lieferumfang MZC-320S (WMDEMZC320)

Lieferumfang MZC-320S (WMDEMZC320)
Technische Daten

Datenblattwerte MZC-320S

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-320S dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 550 V 0 – 550 V 1 V ±(2% v.Mw. + 2 Digits)
Frequenz
Frequenz 45 – 65 Hz 45 – 65 Hz 0,1 Hz ±(0,1% v.Mw. + 1 Digits)
Schleifenimpedanz (Vierleitermessung) max. 300 A: 280 A (500 V), 220 A (400 V), 130 A (230 V)
Schleifenimpedanz (ZS) 7,2 mΩ - 1999 mΩ
nach IEC 61557-3		 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ)
200 – 1999 mΩ 1 mΩ
Widerstand (R) 0,0 – 1999 mΩ 0,0 – 199,9 mΩ 0,1 mΩ ±(2% v.Mw. + 2 mΩ) von ZS
Blindwiderstand (X) 200 – 1999 mΩ 1 mΩ
Kurzschlussstrom (IK) 57,5 A – 15,9 kA
UN = 115 V		 115 A – 199,9 A 0,1 A Errechnet aus dem Fehler der Schleifenimpedanz
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
115,0 A – 32,9 kA
UN = 230 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
200 A – 55,5 kA
UN = 400 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
250 A – 69,4 kA
UN = 500 V		 115 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 kA – 199,9 kA 0,1 kA
200 kA – 500 kA 1 kA
Berührungsspannung
Berührungsspannung 0 – 100 V 0 – 100 V 1 V ±(10% v.Mw. + 2 Digits)
Berührungsschlagspannung
Schleifenimpedanz (Zweileitermessung) max. 27 A (500 V), 21 A (400V), 24 A (230V)
Schleifenimpedanz (ZS) 0,13 Ω - 199,9 Ω
(Messleitung 1,2m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,15 Ω - 199,9 Ω
(Messleitung 5m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,19 Ω - 199,9 Ω
(Messleitung 10m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
0,25 Ω - 199,9 Ω
(Messleitung 20m)
nach IEC 61557-3		 0,00 – 19,99 Ω 0,1 Ω ±(2% v.Mw. + 3 Digits)
20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits)
Widerstand (R) 0,00 – 199,9 Ω 0,00 – 19,99 Ω 0,01 Ω ±(2% v.Mw. + 3 Digits) von ZS
Blindwiderstand (X) 20,0 – 199,9 Ω 0,1 Ω ±(3% v.Mw. + 3 Digits) von ZS
Kurzschlussstrom (IK),
UN = 230V		 1,150 A – 1849 A
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1539 A
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 1262 A
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
1,150 A – 924 kA
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
Kurzschlussstrom (IK),
UN = 400V		 2,00 A – 3,21 kA
(Messleitung 1,2m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,67 kA
(Messleitung 5m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 2,19 kA
(Messleitung 10m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA
2,00 A – 1607 A
(Messleitung 20m)
nach IEC 61557-3		 1,150 A – 1,999 A 0,1 A
2,00 A – 19,99 A 0,01 A
20,0 A – 199,9 A 0,1 A
200 A – 1999 A 1 A
2,00 kA – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabelle: Datenblattwerte MZC-320S

Normkonformität MZC-320S

Das Schleifenimpedanz-Messgerät MZC-320S entspricht den in der EU geltenden Normen, die ausgehend von IEC-Standards und EU-Richtlinien in die einzelnen länderspezifischen Normen übernommen werden, wie etwa in die VDE- bzw. ÖVE-Normen.

Nachfolgend listen wir in zwei Tabellen Normen auf, zu denen das MZC-320S konform ist. Die erste Tabelle bildet die Normkonformität zu den entsprechenden Messmethoden ab. Die zweite Tabelle zeigt die Konformität, die das Schleifenimpedanz-Messgerät als solches betreffen.

Normkonformität des MZC-320S: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-320S betreffend der Messmethoden.
Normkonformität des MZC-320S: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN IEC 61010-2-033
(VDE 0411-2-033)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
Funkanlagenrichtlinie (RED 2014/53/EU)
ETSI EN 301489-1 Elektromagnetische Verträglichkeit (EMV) - Standard für Funkeinrichtungen und -dienste - Teil 1: Gemeinsame technische Anforderungen - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 301489-17 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste - Teil 17: Spezifische Bedingungen für Breitbanddatenübertragungssysteme - Harmonisierte Norm für die elektromagnetische Verträglichkeit
ETSI EN 300328 Breitband-Übertragungssysteme - Datenübertragungsgeräte zum Betrieb im 2,4-GHz-Band - Harmonisierte Norm zur Nutzung von Funkfrequenzen
DIN EN 62479
(VDE 0848-479)		 Beurteilung der Übereinstimmung von elektronischen und elektrischen Geräten kleiner Leistung mit den Basisgrenzwerten für die Sicherheit von Personen in elektromagnetischen Feldern (10 MHz bis 300 GHz)

Tabelle: Normkonformität des MZC-320S: Messgerät
Download

Bedienungsanleitung MZC-320S

Bedienungsanleitung MZC-320S download

Datenblatt MZC-320S

Datenblatt MZC-320S download

Konformitätserklärung MZC-320S

Konformitätserklärung MZC-320S download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-320S

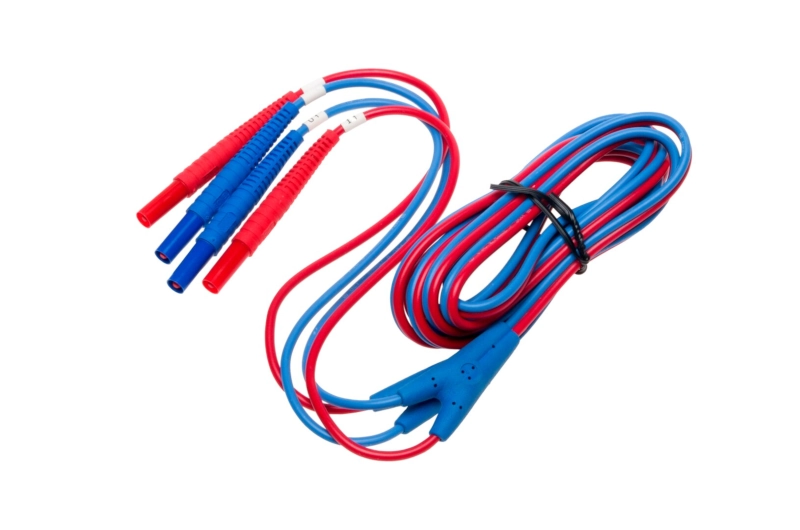

Zweiadrige Messleitung, 3m, (12/32A) U1/I1 (WAPRZ003DZBBU1I1)
check

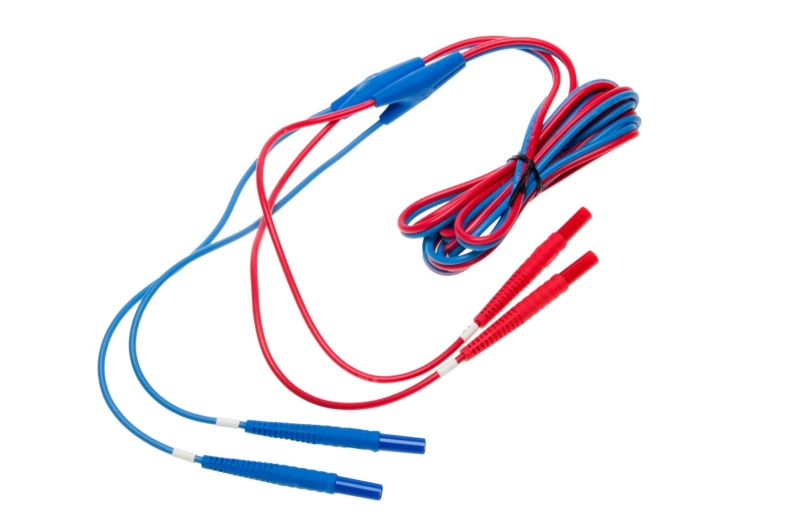

Zweiadrige Messleitung, 3m, (12/32A) U2/I2 (WAPRZ003DZBBU2I2)
check

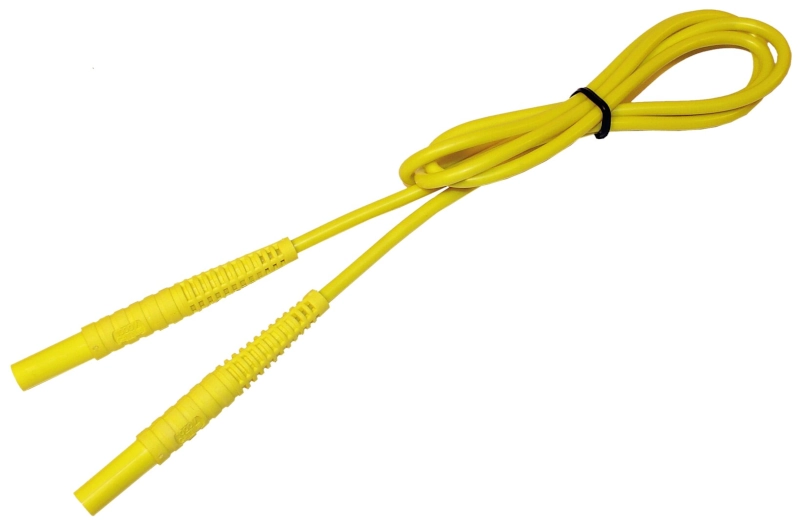

Messleitung 1,2 m, gelb, 1kV (WAPRZ1X2YEBB)
check

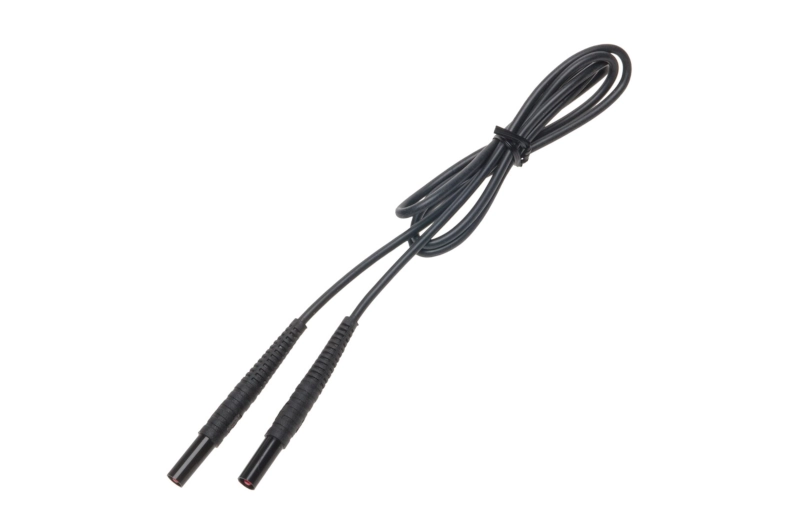

Messleitung 1,2m, schwarz, 1 kV (WAPRZ1X2BLBB)
check

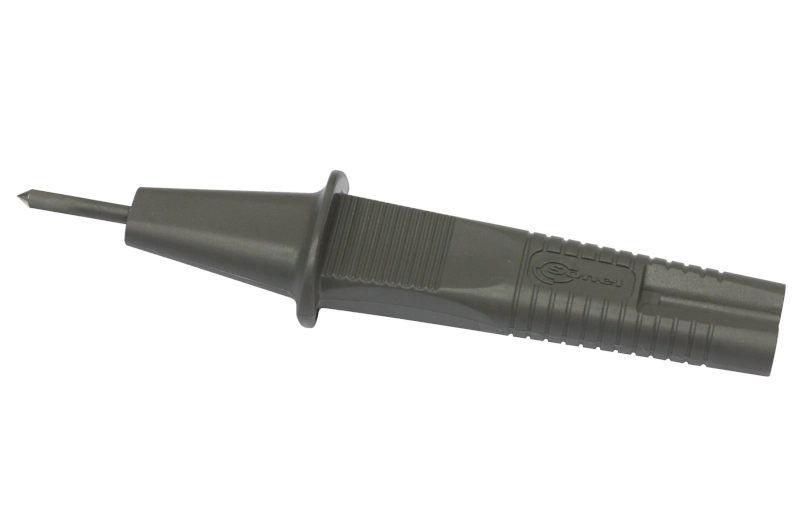

Kelvin-Messspitze, 1 kV (WASONSPGB1)
check
Kelvin-Klemme, 1 kV, 25 A (WAKROKELK06)
check

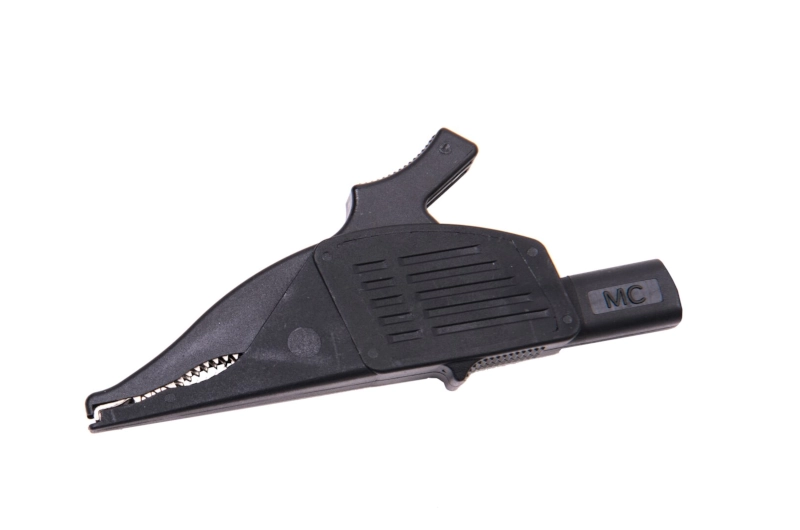

Krokodilklemme, schwarz, 1 kV, 32 A
check

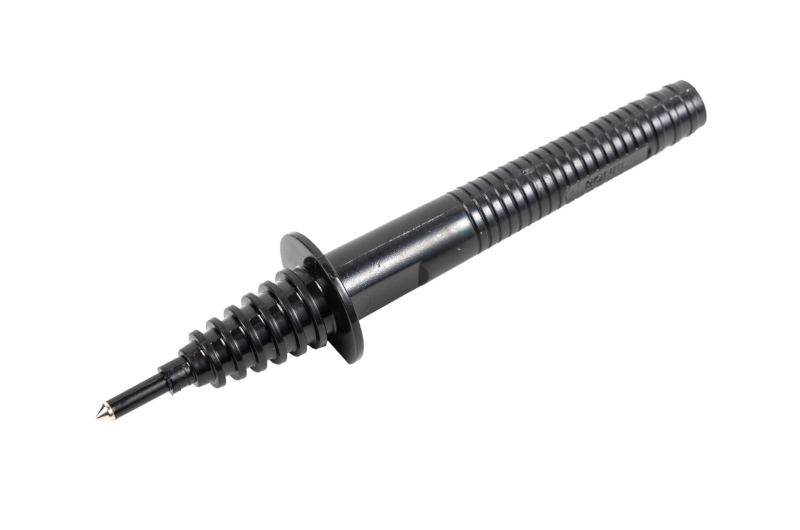

Messspitze, schwarz (WASONBLOGB1)
check

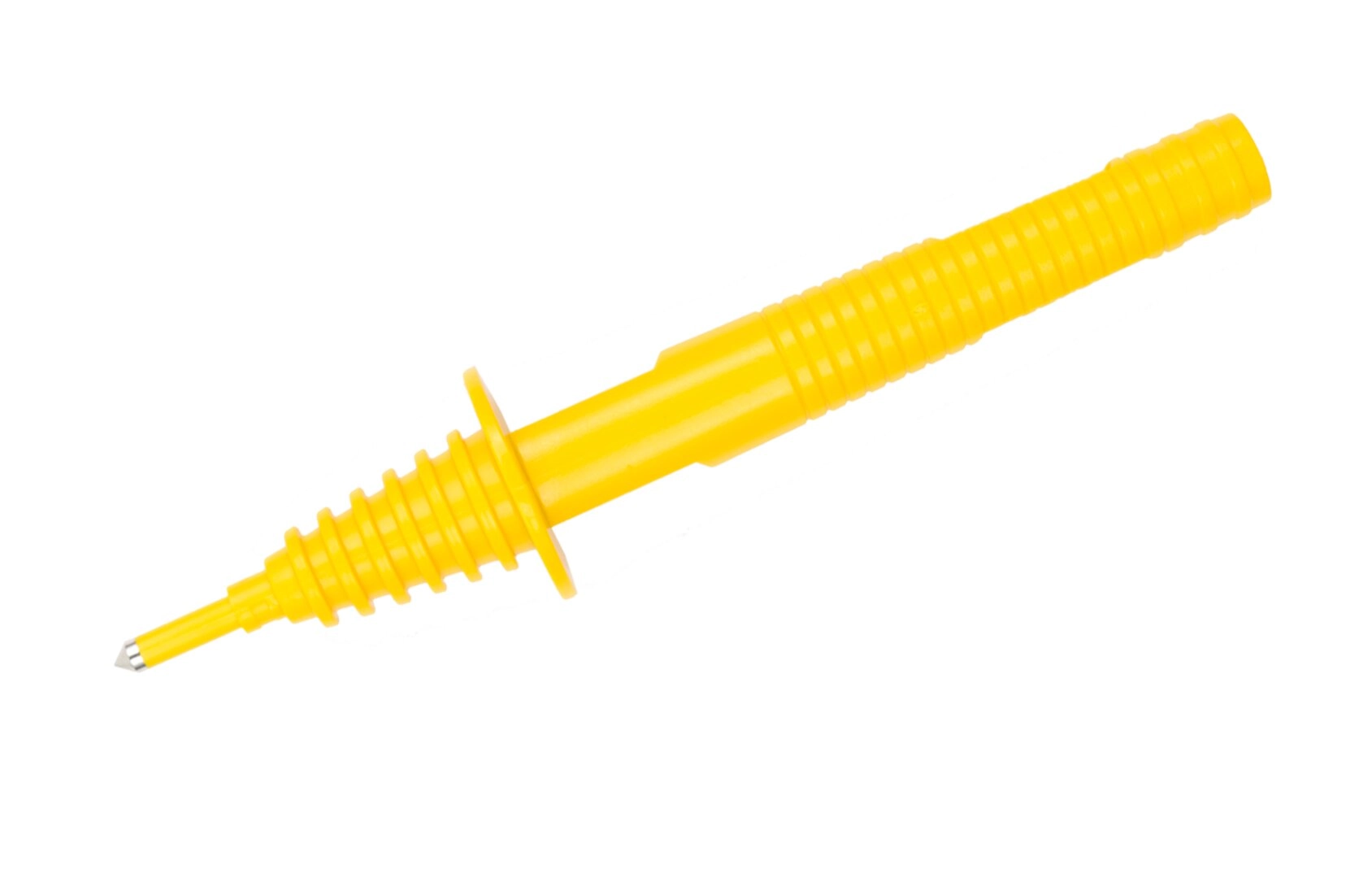

Messspitze, gelb (WASONYEOGB1)
check

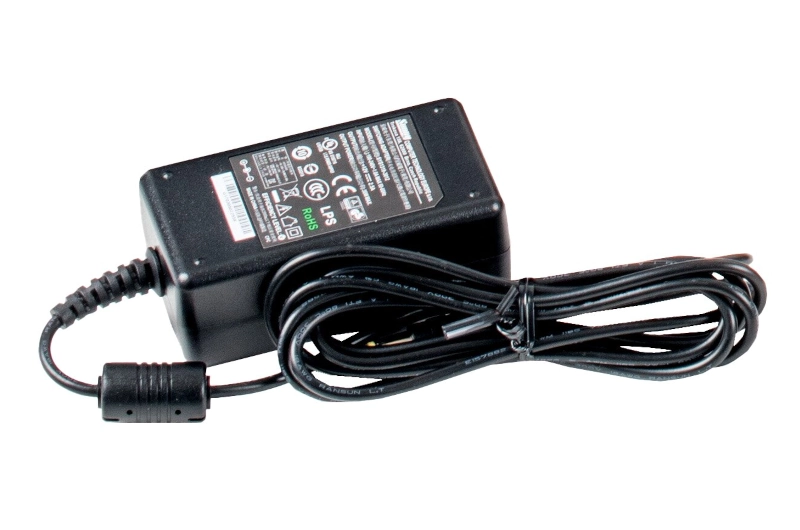

Akkuladegerät Z-19 (WAZASZ19)
check

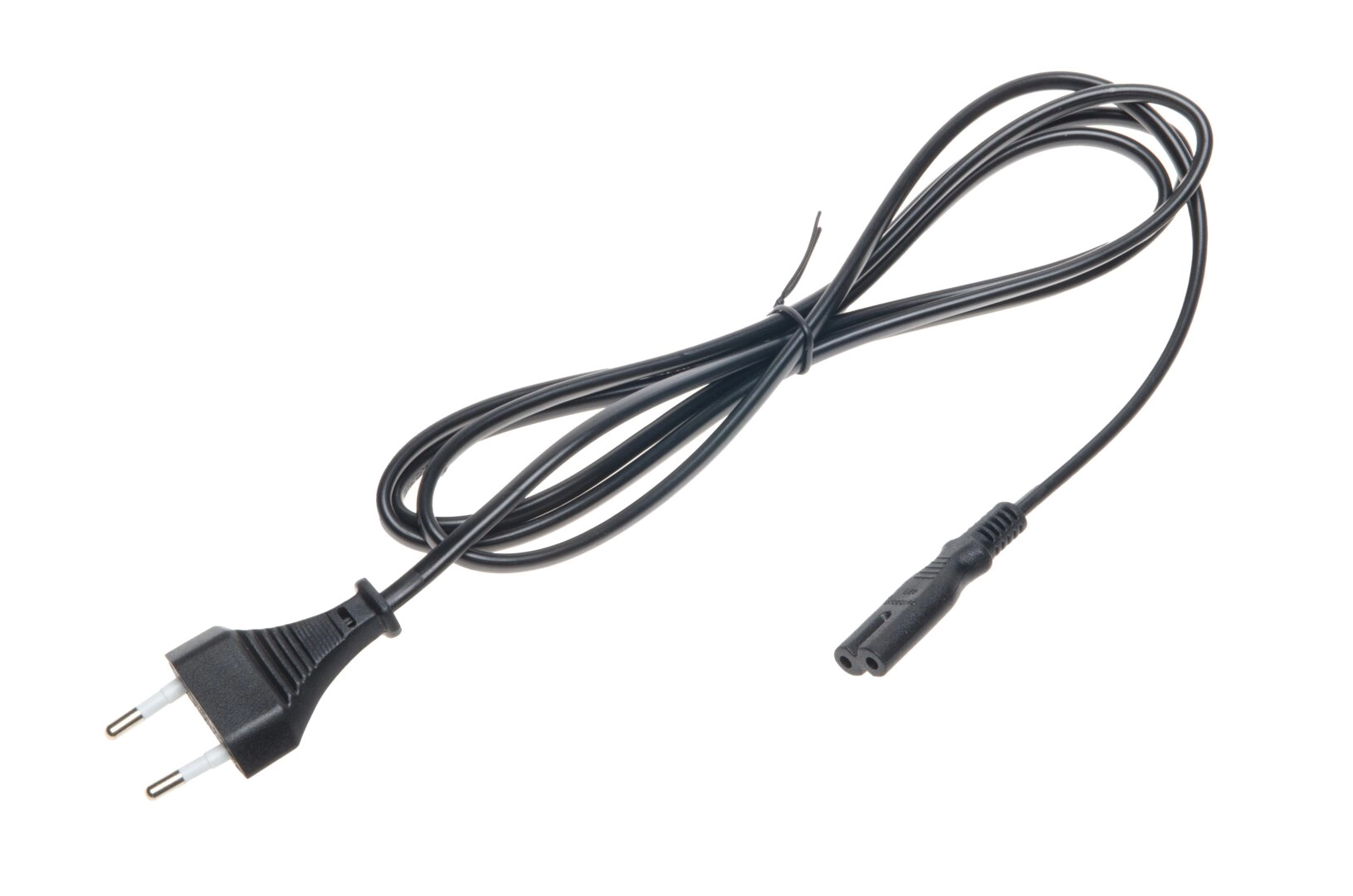

Leitung für Netzteil 230 V (IEC-C7-Stecker) (WAPRZLAD230)
check

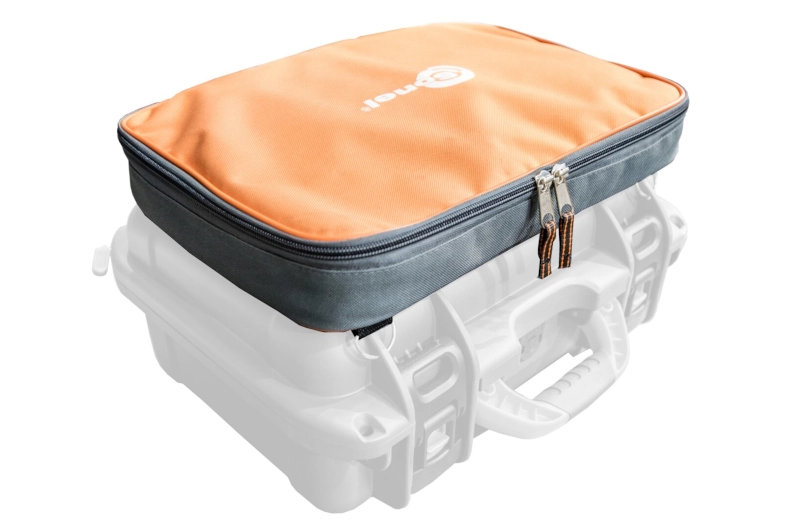

Zubehörtasche L-14 (WAFUTL14)
check

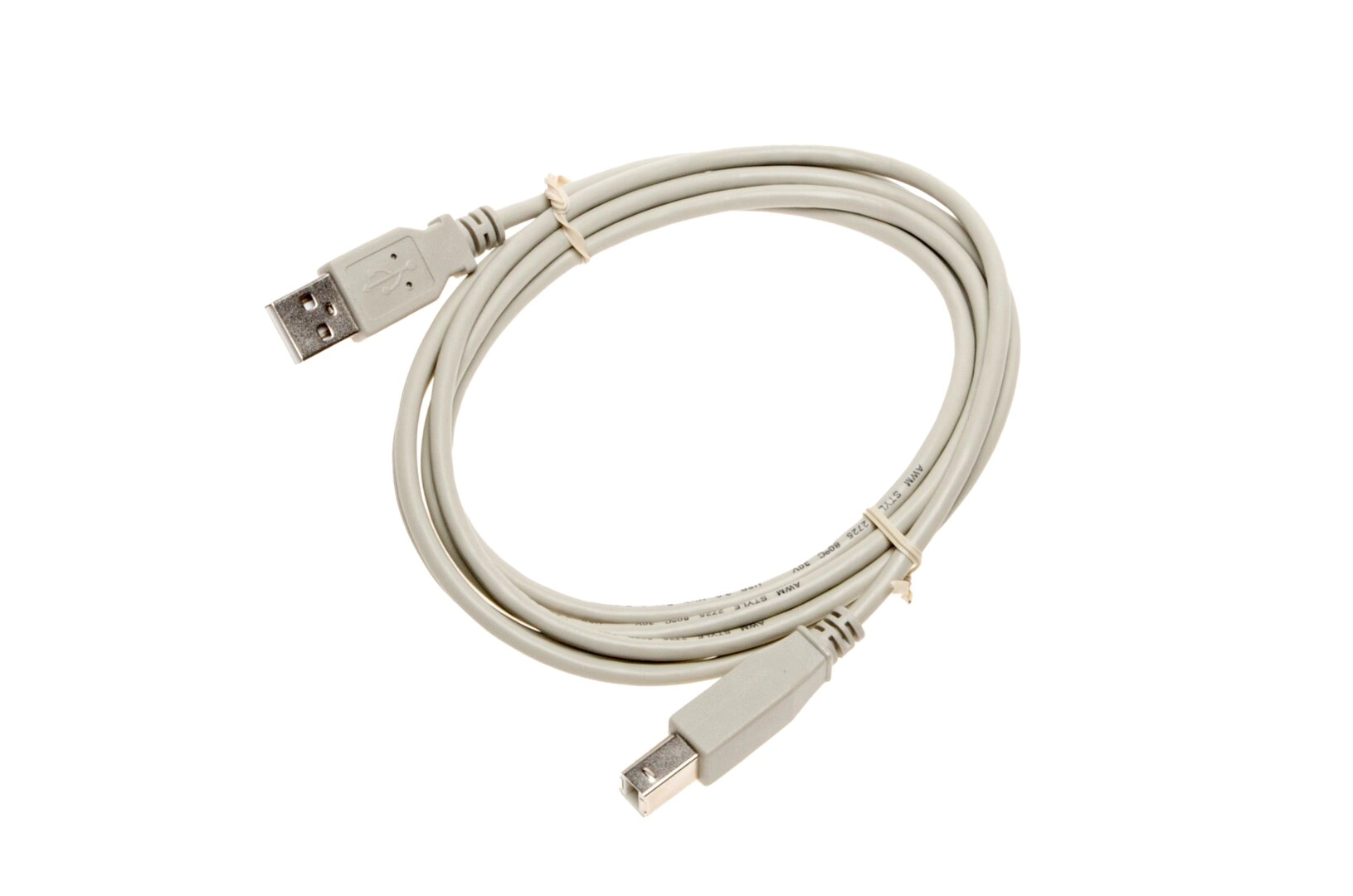

USB-Kabel (WAPRZUSB)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-320S
Zubehör

Empfohlenes Zubehör für das Schleifenimpedanz-Messgerät MZC-320S

Hier findest du eine Zubehörliste für das MZC-320S Schleifenimpedanz-Messgerät, die wir basierend auf eigener Erfahrung für bestimmte Anwendungen oder Situationen empfehlen.

Zubehör Beschreibung

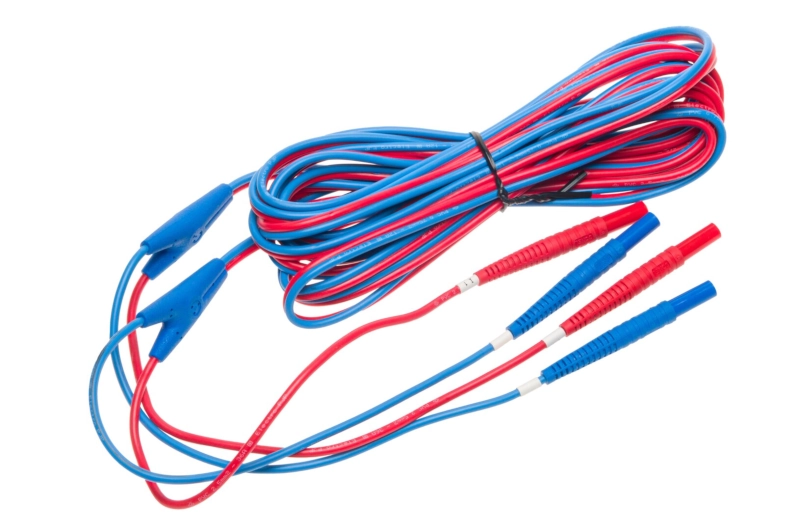

Zweiadrige Messleitung, 6m, (10/25A) U1/I1 (WAPRZ006DZBBU1I1)

Die zweiadrige Messleitung besitzt eine Länge von 6 m (U1/I1). Sie wird verwendet bei der Vierleitermessung der Fehlerschleifenimpedanz.

Hilft bei: Messung an elektrischen Anlagen, bei denen längere Messleitungen die Schleifenimpedanzmessung erleichtern.
Zweiadrige Messleitung, 6m, (10/25A) U2/I2 (WAPRZ006DZBBU2I2)

Die zweiadrige Messleitung besitzt eine Länge von 6 m (U2/I2). Sie wird verwendet bei der Vierleitermessung der Fehlerschleifenimpedanz.

Hilft bei: Messung an elektrischen Anlagen, bei denen längere Messleitungen die Schleifenimpedanzmessung erleichtern.

Empfohlenes Zubehör für das MZC-320S Schleifenimpedanz-Messgerät

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-320S

Nachfolgend findest du die Komplettliste an Zubehör für das Z-Schleifen-Messgerät MZC-320S. Die Liste ist nach Indexen geordnet.

Index Beschreibung

Zweiadrige Messleitung, 6m, (10/25A) U1/I1

Zweiadrige Messleitung, 6m, (10/25A) U2/I2

Messleitung 5m, gelb, 1kV

Messleitung 10m, gelb, 1 kV

Messleitung 20m, gelb, 1 kV

Tragetasche L-4

Rucksack L-7

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-320S Schleifenimpedanz-Messgerät (nach Indexen)
