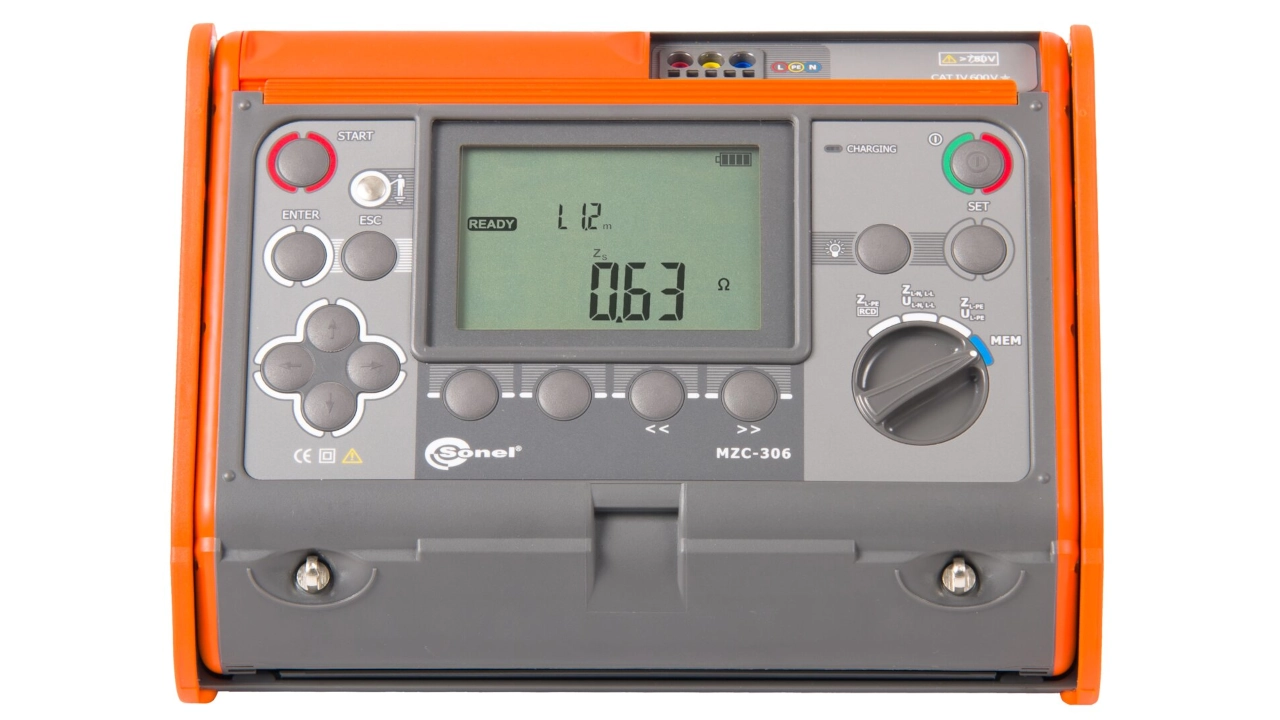

MZC-306 Schleifenimpedanz-Messgerät (WMDEMZC306)

MZC-306 Schleifenimpedanz-Messgerät (WMDEMZC306)

  • MZC-306 Schleifenimpedanz-Messgerät (WMDEMZC306)
    MZC-306 Schleifenimpedanz-Messgerät (WMDEMZC306)
    • Index: WMDEMZC306
    • Kategorie: Schleifenimpedanz-Messgerät
    • Zustand: Neu
    • Netzspannung bis max. 750V
      • Preis (Netto):
      • 1545,00 €
      • Verfügbarkeit:
      • auf Anfrage
      • Stückzahl wählen:
Beschreibung

Ist das MZC-306 das richtige Schleifenimpedanz-Messgerät für mich?

Das Schleifenimpedanz-Messgerät MZC-306 ist u.a. für den Einsatz in 400/690-Netzen konzipiert und unterscheidet sich damit von den üblichen Handmessgeräten der MZC-Serie. Im Gegensatz zu den Hochstrom-Messgeräten (300A) arbeitet das MZC-306 mit deutlich geringeren Messströmen (36,7A) und unterstützt ausschließlich die Zweileitermessung. Damit nimmt das MZC-306 in der MZC-Serie eine mittlere Stellung ein.

Das MZC-306 arbeitet im Messbereich 0,13 mΩ - 1999 mΩ (Zweileitermessung) bzw. im Messbereich 0,43 mΩ - 1999 mΩ (Zweileitermessung, ohne FI-Auslösung). Diese Messbereiche entsprechen der DIN EN IEC 61557-3 (VDE 0413-3).

Was kann mit dem Messgerät für Schleifenimpedanz MZC-306 gemessen werden?

Die nachfolgende Tabelle gibt dir einen raschen Einblick in die verschiedenen Messmöglichkeiten und Funktionen des Schleifenimpedanz-Messgeräts MZC-306.

  • Legende:
    • check
    • Messung ist mögich (benötigt Zubehör)
    • check
    • Messung ist mögich (Zubehör enthalten)
    • close
    • Messung nicht mögich
Messung MZC-306
Schleifenimpedanz
Schleifenimpedanz (Zweileitermessung) check
Schleifenimpedanz ohne FI-Auslösung (Zweileitermessung) check
Prospektiver Kurzschlussstrom (Berechnung) check
Spannung
Spannungsmessung check
Technische Daten

Datenblattwerte MZC-306

Die nachfolgende Tabelle stellt eine detaillierte Aufführung der technischen Daten des MZC-306 dar.

Wenn du dir erst noch einen Überblick verschaffen möchtest, empfehlen wir dir unsere Gegenüberstellung im Schleifenimpedanz-Messgeräte-Vergleich der MZC-Reihe. Hier kannst du die Messgeräte schnell untereinander vergleichen.

Messfunktion Messbereich Anzeigebereich Auflösung Genauigkeit
Netzspannung
Netzspannung AC 0 – 249,9 V 0 – 750 V 0,1 V ±(2% v.Mw. + 4 Digits)
250 – 750 V 1 V ±(2% v.Mw. + 2 Digits)
Schleifenimpedanz (Zweileitermessung) max. 36,7 A (690V), 21,3 A (400V), 24,5 A (230V), 12,2 A (115V)
Schleifenimpedanz (ZS) 0,13 - 1999 Ω (Messleitung 1,2m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω ±(4% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω
0,17 - 1999 Ω (Messleitung 5m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω ±(4% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω
0,19 - 1999 Ω (Adapter WS-01, WS-05)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω ±(4% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω
0,21 - 1999 Ω (Messleitung 10m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω ±(4% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω
0,29 - 1999 Ω (Messleitung 20m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 3 Digits)
20 – 199,9 Ω 0,1 Ω ±(4% v.Mw. + 3 Digits)
200 – 1999 Ω 1 Ω
Widerstand (R) Errechnet und dargestellt für ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(5% v.Mw. + 5 Digits) von ZS
Blindwiderstand (X) 20 – 199,9 Ω 0,1 Ω
Kurzschlussstrom (IK) Errechnet aus dem Messbereich ZS und der Nennspannung 0,055 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 1999 A 1 A
2,00 – 19,99 kA 0,01 kA
20,0 – 69,0 kA 0,1 kA
Schleifenimpedanz ohne FI-Auslösung (für RCD ≥ 30 mA)
Schleifenimpedanz (ZS) 0,43 – 1999 Ω (Messleitung 1,2m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
0,47 – 1999 Ω (Messleitung 5m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
0,49 – 1999 Ω (Adapter WS-01, WS-05)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
0,51 – 1999 Ω (Messleitung 10m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
0,59 – 1999 Ω (Messleitung 20m)
nach IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits)
20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits)
200 – 1999 Ω 1 Ω
Widerstand (R) Errechnet und dargestellt für ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(6% v.Mw. + 10 Digits) von ZS
Blindwiderstand (X) 20 – 199,9 Ω 0,1 Ω ±(6% v.Mw. + 5 Digits) von ZS
Kurzschlussstrom Errechnet aus dem Messbereich ZS und der Nennspannung 0,055 A – 1,999 A 0,001 A Errechnet aus dem Fehler der Schleifenimpedanz
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 1999 A 1 A
2,00 – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabelle: Datenblattwerte MZC-306

Normkonformität MZC-306

Das MZC-306 als Schleifenimpedanz-Messgerät erfüllt sämtliche in der EU geltenden Vorgaben, die auf IEC-Standards und EU-Richtlinien basieren und in nationale Regelwerke wie die VDE- bzw. ÖVE-Normen einfließen.

In den beiden nachfolgenden Tabellen findest du eine Auflistung aller Normen, mit denen das MZC-306 konform ist: Die erste Tabelle zeigt die Normkonformität im Hinblick auf die jeweiligen Messverfahren, während die zweite Tabelle jene Normen aufführt, die das Gerät in seiner Gesamtheit betreffen.

Normkonformität des MZC-306: Messmethoden
IEC 61557 (VDE 0413): Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V – Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
DIN EN IEC 61557-3
(VDE 0413-3)		 Teil 3: Schleifenwiderstand

Tabelle: Normkonformität des MZC-306 betreffend der Messmethoden.
Normkonformität des MZC-306: Messgerät
Elektromagnetische Verträglichkeit (EMC 2014-30-EU)
DIN EN IEC 61326-1
(VDE 0843-20-1)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 1: Allgemeine Anforderungen
DIN EN IEC 61326-2-2
(VDE 0843-20-2-2)		 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen. Teil 2-2: Besondere Anforderungen – Prüfanordnung, Betriebsbedingungen und Leistungsmerkmale für ortsveränderliche Prüf-, Mess- und Überwachungsgeräte für den Gebrauch in Niederspannungs-Stromversorgungsnetzen
Niederspannungsrichtlinie (LVD 2014/35-EU)
DIN EN 61010-1
(VDE 0411-1)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 1: Allgemeine Anforderungen
DIN EN 61010-2-030
(VDE 0411-2-030)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
DIN EN 61010-031
(VDE 0411-031)		 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte. Teil 031: Sicherheitsbestimmungen für handgehaltenes und handgeführtes Messzubehör zum elektrischen Messen und Prüfen

Tabelle: Normkonformität des MZC-306: Messgerät
Download

Bedienungsanleitung MZC-306

Bedienungsanleitung MZC-306 download

Datenblatt MZC-306

Datenblatt MZC-306 download

Konformitätserklärung MZC-306

Konformitätserklärung MZC-306 download
Lieferumfang
  • Legende:
    • check
    • Zubehör ist Teil des Lieferumfangs
    • close
    • Zubehör ist nicht Teil des Lieferumfangs
Lieferumfang MZC-306

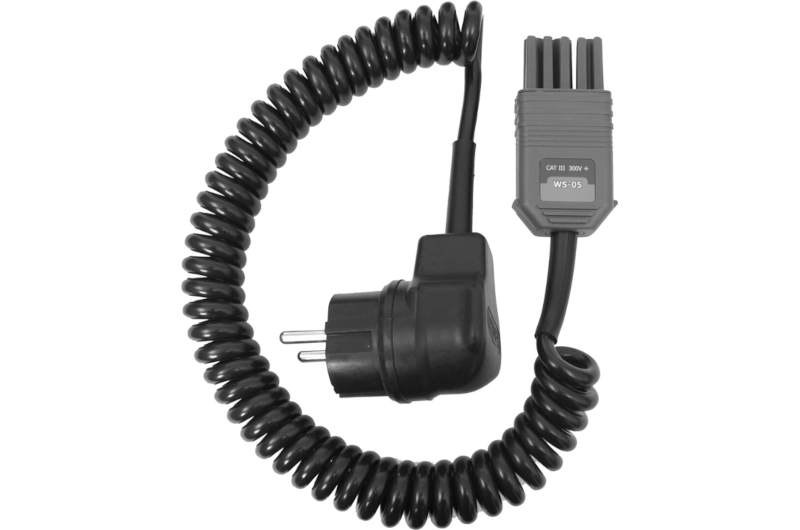

Adapter mit UNI-Schuko-Winkelstecker (WAADAWS05)
check
Messleitung 1,2 m, gelb, 1kV (WAPRZ1X2YEBB)
check
Messleitung 1,2m, rot, 1 kV (WAPRZ1X2REBB)
check
Messleitung 1,2m, blau, 1 kV (WAPRZ1X2BUBB)
check
Messspitze, gelb (WASONYEOGB1)
check
Messspitze, rot (WASONREOGB1)
check
Messspitze, blau (WASONBUOGB1)
check
Krokodilklemme, rot, 1 kV, 20 A (WAKROYE20K02)
check

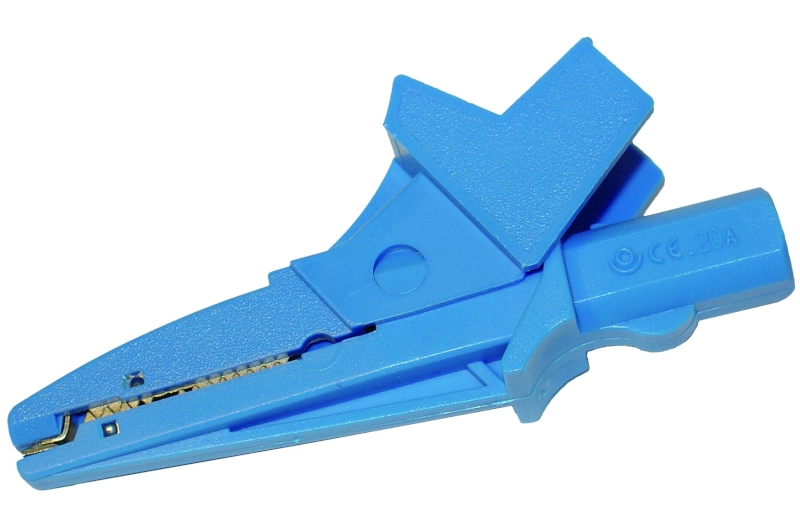

Krokodilklemme, blau, 1 kV, 20 A (WAKROBU20K02)
check
NiMH-Akku 4,8V 4,2 Ah (WAAKU07)
check

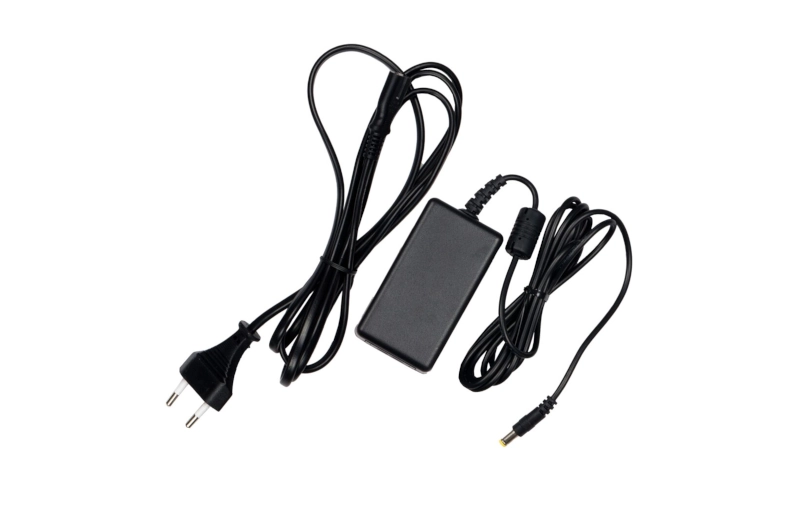

Akkuladegerät Z-7 (WAZASZ7)
check
Leitung für Netzteil 230 V (IEC-C7-Stecker) (WAPRZLAD230)
check
USB-Kabel (WAPRZUSB)
check
Werkskalibrierzertifikat (WADOKCK)
check

Liste zum Lieferumfang MZC-306
Zubehör

Komplette Zubehörliste für das Schleifenimpedanz-Messgerät MZC-306

In der folgenden Übersicht findest du alle Zubehörteile für das Z-Schleifen-Messgerät MZC-306. Zur besseren Orientierung ist die Liste nach Artikelnummern sortiert.

Index Beschreibung

AGT-16T: CEE-Messadapter für 16A-Industriesteckdose (3 Polig)

AGT-16C: CEE-Messadapter für 16A-Drehstromsteckdosen (4 Polig)

AGT-16P: CEE-Messadapter für 16A-Drehstromsteckdosen (5 Polig)

AGT-32T: CEE-Messadapter für 32A-Industriesteckdose (3 Polig)

AGT-32C: CEE-Messadapter für 32A-Drehstromsteckdosen (4 Polig)

AGT-32P: CEE-Messadapter für 32A-Drehstromsteckdosen (5 Polig)

AGT-63P: CEE-Messadapter für 63A-Drehstromsteckdosen (5 Polig)

Adapter mit UNI-Schuko-Stecker mit Auslöser

Messleitung 5m, rot, 1kV

Messleitung 10m, rot, 1kV

Messleitung 20m, rot, 1kV

SP-2m: Teleskop-Prüfsonde

Krokodilklemme K-02, gelb, 1kV, 20A

Batteriehalter 4xLR14 (C)

12V-Auto-Adapter

Ersatzabdeckung

Sonel Reader: Kostenlose Software zur Datenübertragung vom Messgerät zum PC

Sonel Reports Plus: Software zur Erstellung von Prüfdokumentation

Zubehörliste für das MZC-306 Schleifenimpedanz-Messgerät (nach Artikelnummern)
