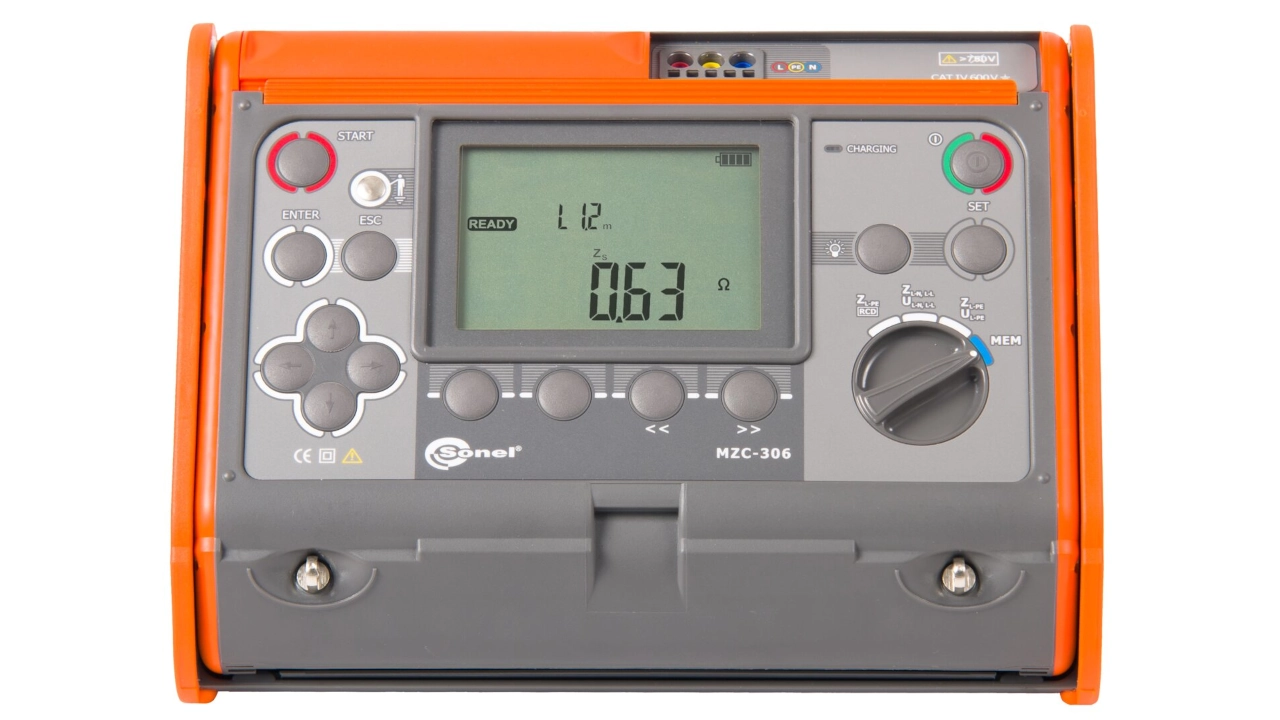

    MZC-306 Miernik impedancji pętli zwarcia (WMPLMZC306)
    • Indeks: WMPLMZC306
    • Kategoria: Miernik impedancji pętli zwarcia
    • Stan: Nowy
    • Napięcie sieciowe do maks. 750V
      • Cena (netto):
      • 5152,00 zł
      • Dostępność:
      • na zapytanie
      • Wybierz ilość:
Opis

Czy MZC-306 to odpowiedni miernik impedancji pętli zwarcia dla mnie?

Miernik impedancji pętli zwarcia MZC-306 został zaprojektowany m.in. do zastosowań w sieciach 400/690 V, co odróżnia go od standardowych ręcznych mierników serii MZC. W przeciwieństwie do mierników o wysokim prądzie pomiarowym (300 A), MZC-306 pracuje przy znacznie niższych prądach pomiarowych (36,7 A) i obsługuje wyłącznie pomiar dwuprzewodowy. Tym samym MZC-306 zajmuje pozycję pośrednią w serii MZC.

MZC-306 pracuje w zakresie pomiarowym 0,13 mΩ – 1999 mΩ (pomiar dwuprzewodowy) lub 0,43 mΩ – 1999 mΩ (pomiar dwuprzewodowy, bez wyzwalania wyłącznika różnicowoprądowego). Zakresy te są zgodne z normą IEC 61557-3.

Co można zmierzyć miernikiem impedancji pętli zwarcia MZC-306?

Poniższa tabela przedstawia szybki przegląd różnych możliwości pomiarowych i funkcji miernika impedancji pętli zwarcia MZC-306.

  • Legenda:
    • check
    • Pomiar możliwy (wymaga dodatkowego wyposażenia)
    • check
    • Pomiar możliwy (wyposażenie w zestawie)
    • close
    • Pomiar niemożliwy
Pomiar MZC-306
Impedancja pętli zwarcia
Pomiar impedancji pętli zwarcia (metoda dwuprzewodowa) check
Pomiar impedancji pętli zwarcia bez wyzwalania RCD (pomiar dwuprzewodowy) check
Spodziewany prąd zwarciowy (obliczany) check
Napięcie
Pomiar napięcia check
Dane techniczne

Dane katalogowe MZC-306

Poniższa tabela zawiera szczegółowe zestawienie danych technicznych miernika MZC-306.

Jeśli najpierw chcesz uzyskać ogólny przegląd, polecamy nasze porównanie mierników impedancji pętli zwarcia z serii MZC. Dzięki niemu możesz szybko porównać poszczególne modele między sobą.

Funkcja pomiarowa Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie sieciowe
Napięcie sieciowe AC 0 – 249,9 V 0 – 750 V 0,1 V ±(2% w. zmierz. + 4 cyfry)
250 – 750 V 1 V ±(2% w. zmierz. + 2 cyfry)
Impedancja pętli zwarcia (pomiar dwuprzewodowy): maks. 36,7 A (690V), 21,3 A (400V), 24,5 A (230V), 12,2 A (115V)
Impedancja pętli zwarcia (ZS) 0,13 - 1999 Ω (przewód pomiarowy 1,2m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω ±(4% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω
0,17 - 1999 Ω (przewód pomiarowy 5m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω ±(4% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω
0,19 - 1999 Ω (Adapter WS-01, WS-05)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω ±(4% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω
0,21 - 1999 Ω (przewód pomiarowy 10m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω ±(4% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω
0,29 - 1999 Ω (przewód pomiarowy 20m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 3 cyfry)
20 – 199,9 Ω 0,1 Ω ±(4% w. zmierz. + 3 cyfry)
200 – 1999 Ω 1 Ω
Rezystancja (R) Obliczany i wyświetlana dla ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(5% w. zmierz. + 5 cyfry) wartości ZS
Reaktancja (X) 20 – 199,9 Ω 0,1 Ω
Prąd zwarciowy (IK) Obliczany na podstawie ZS i napięcia znamionowego 0,055 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 1999 A 1 A
2,00 – 19,99 kA 0,01 kA
20,0 – 69,0 kA 0,1 kA
Impedancji pętli zwarcia bez wyzwalania RCD (dla RCD ≥ 30 mA)
Impedancja pętli zwarcia (ZS) 0,43 – 1999 Ω (przewód pomiarowy 1,2m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
0,47 – 1999 Ω (przewód pomiarowy 5m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
0,49 – 1999 Ω (Adapter WS-01, WS-05)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
0,51 – 1999 Ω (przewód pomiarowy 10m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
0,59 – 1999 Ω (przewód pomiarowy 20m)
wg IEC 61557-3		 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry)
20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry)
200 – 1999 Ω 1 Ω
Rezystancja (R) Obliczany i wyświetlana dla ZS < 200 Ω 0 – 19,99 Ω 0,01 Ω ±(6% w. zmierz. + 10 cyfry) wartości ZS
Reaktancja (X) 20 – 199,9 Ω 0,1 Ω ±(6% w. zmierz. + 5 cyfry) wartości ZS
Prąd zwarciowy Obliczany na podstawie ZS i napięcia znamionowego 0,055 A – 1,999 A 0,001 A Obliczana na podstawie błędu impedancji pętli zwarcia
2,00 – 19,99 A 0,01 A
20,0 – 199,9 A 0,1 A
200 – 1999 A 1 A
2,00 – 19,99 kA 0,01 kA
20,0 – 40,0 kA 0,1 kA

Tabela: Dane katalogowe MZC-306

Zgodność z normami MZC-306

Miernik impedancji pętli zwarcia MZC-306 spełnia wszystkie obowiązujące w Unii Europejskiej wymagania, oparte na normach IEC oraz dyrektywach UE, które zostały wdrożone do krajowych przepisów – takich jak normy PN (Polska).

W dwóch poniższych tabelach znajdziesz wykaz wszystkich norm, z którymi MZC-306 jest zgodny: pierwsza tabela przedstawia zgodność z normami dotyczącymi poszczególnych metod pomiarowych, natomiast druga zawiera normy odnoszące się do urządzenia jako całości.

Zgodność z normami MZC-306: Metody pomiarowe
IEC 61557: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V - Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych
PN-EN IEC 61557-3 Część 3: Impedancja pętli zwarcia

Tabela: Zgodność modelu MZC-306 z normami dotyczącymi metod pomiarowych.
Zgodność z normami MZC-306: Urządzenie pomiarowe
Kompatybilność elektromagnetyczna (EMC 2014/30/UE)
PN-EN IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 1: Wymagania ogólne
PN-EN IEC 61326-2-2 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej (EMC) - Część 2-2: Wymagania szczegółowe - Konfiguracje badane, warunki pracy i kryteria jakości odnoszące się do przenośnego wyposażenia badawczego, pomiarowego i monitorującego do zastosowań w niskonapięciowych systemach rozdzielczych
Dyrektywa niskonapięciowa (LVD 2014/35/UE)
PN-EN 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne
PN-EN IEC 61010-2-030 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 2-030: Wymagania szczegółowe dotyczące urządzeń zawierających obwody badawcze lub pomiarowe
PN-EN IEC 61010-031 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 031: Wymagania bezpieczeństwa dotyczące ręcznych i manipulowanych ręcznie sond przeznaczonych do badań i pomiarów elektrycznych

Tabela: Zgodność modelu MZC-306 z normami dotyczącymi urządzenia pomiarowego.
Do pobrania

Instrukcja obsługi MZC-306

Instrukcja obsługi MZC-306 download

Karta katalogowa MZC-306

Karta katalogowa MZC-306 download

Deklaracja zgodności MZC-306

Deklaracja zgodności MZC-306 download
Zakres dostawy
  • Legenda:
    • check
    • Akcesoria wchodzą w skład zestawu
    • close
    • Akcesoria nie wchodzą w skład zestawu
Zakres dostawy MZC-306

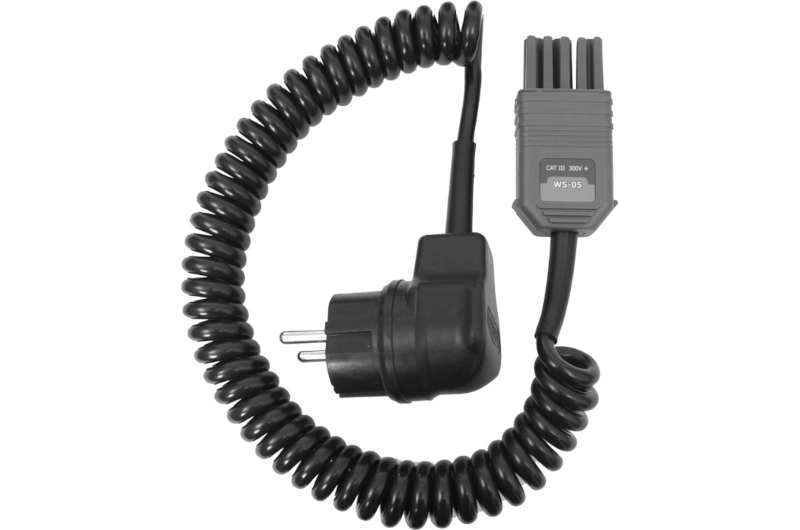

Adapter pomiarowy, wtyk kątowy UNI-Schuko (WAADAWS05)
check
Przewód pomiarowy 1,2 m, żółty, 1kV (WAPRZ1X2YEBB)
check

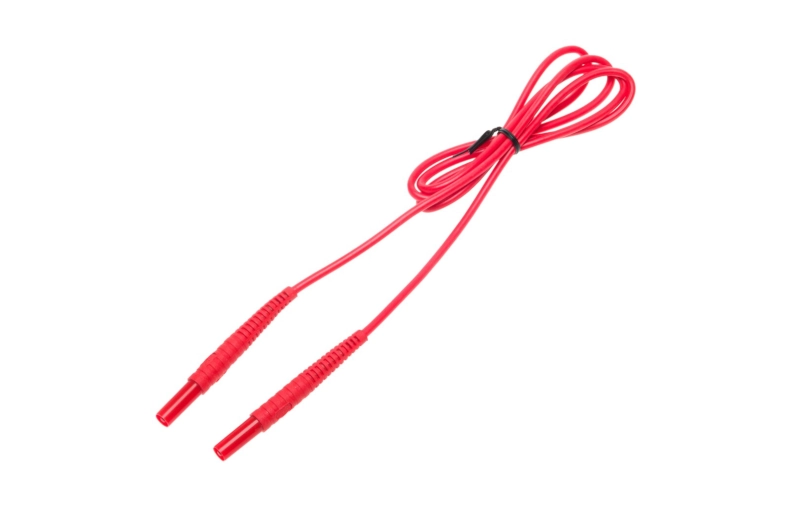

Przewód pomiarowy 1,2 m, czerwony, 1 kV (WAPRZ1X2REBB)
check

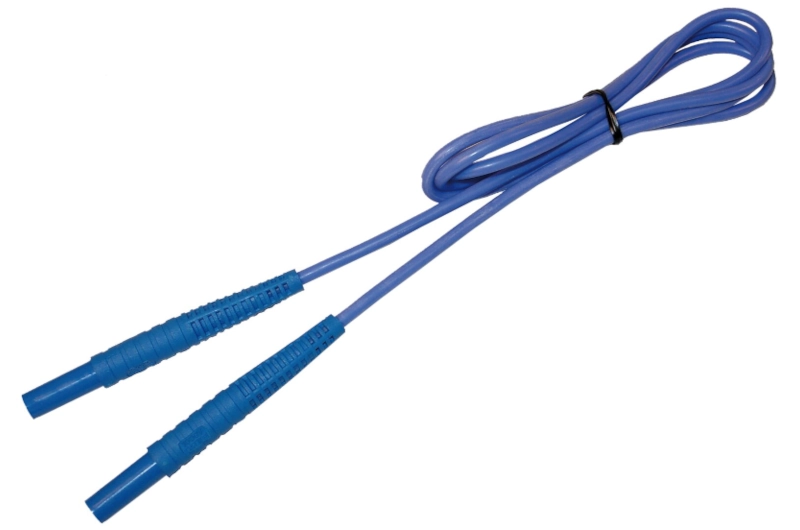

Przewód pomiarowy 1,2m, niebieski, 1 kV (WAPRZ1X2BUBB)
check
Sonda ostrzowa, żółta (WASONYEOGB1)
check

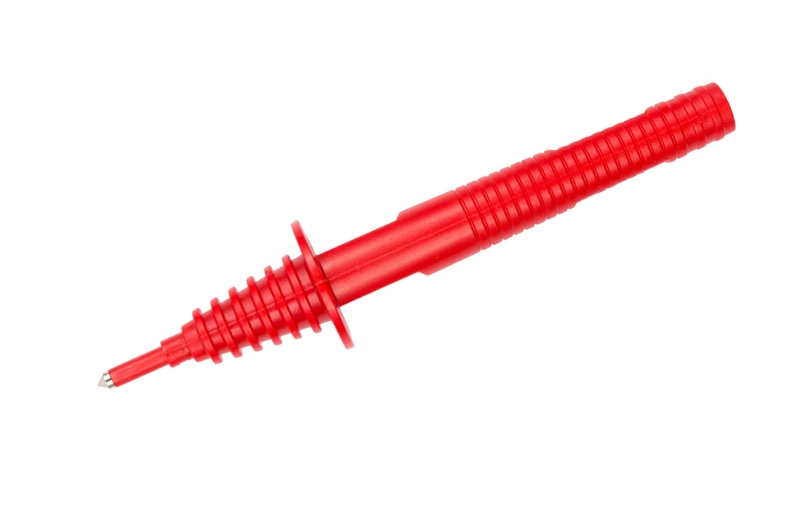

Sonda ostrzowa, czerwona (WASONREOGB1)
check

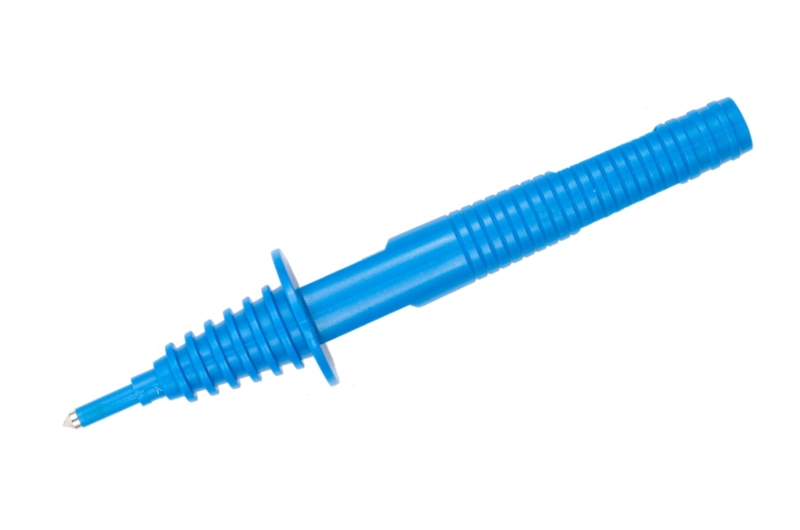

Sonda ostrzowa, niebieska (WASONBUOGB1)
check

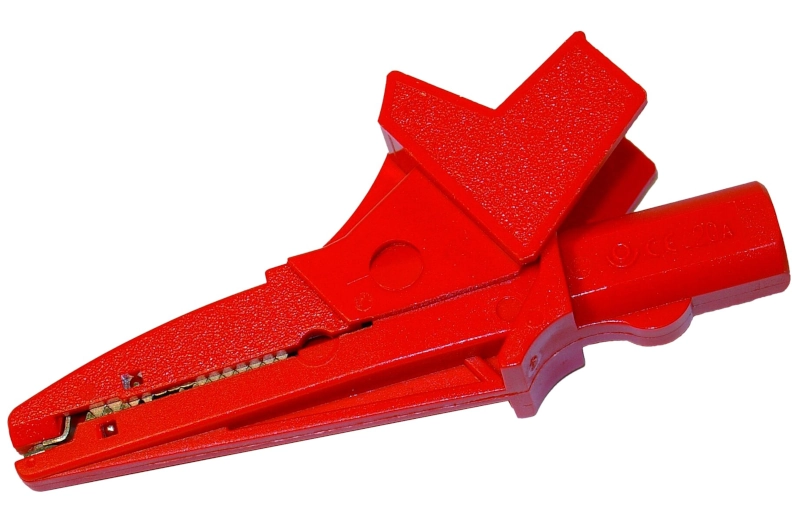

Krokodylek, czerwony, 1 kV, 20 A (WAKROYE20K02)
check

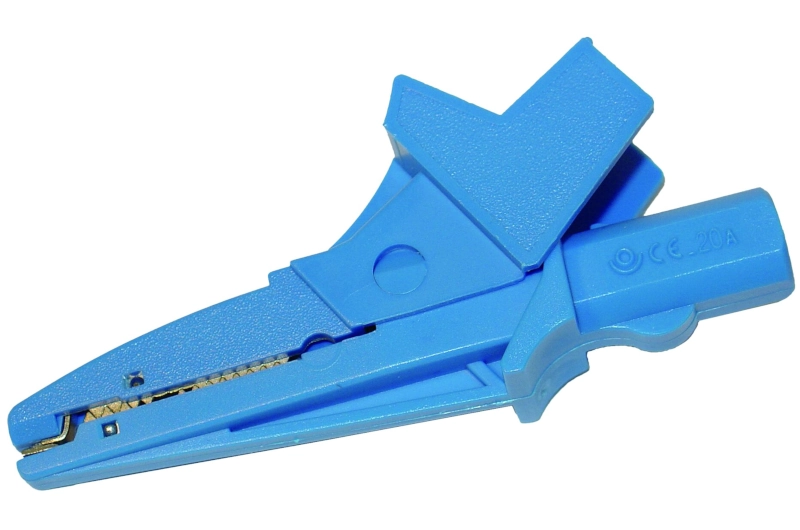

Krokodylek, niebieski, 1 kV, 20 A (WAKROBU20K02)
check

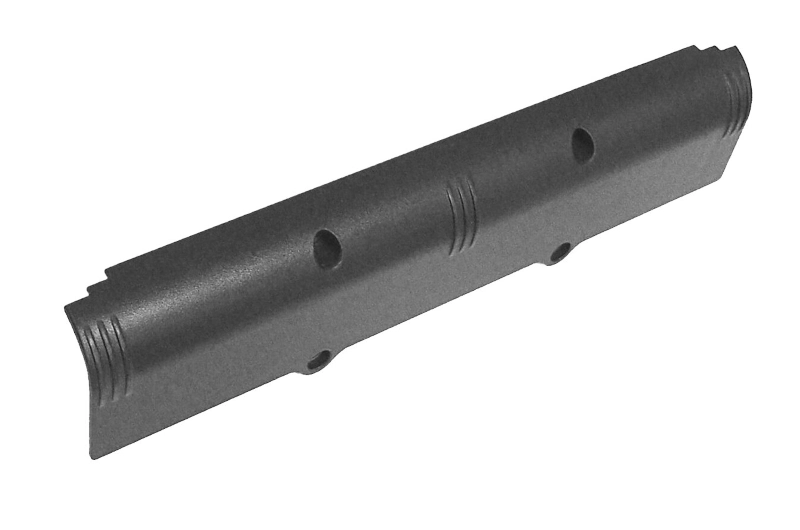

Akumulator NiMH 4,8V 4,2 Ah (WAAKU07)
check

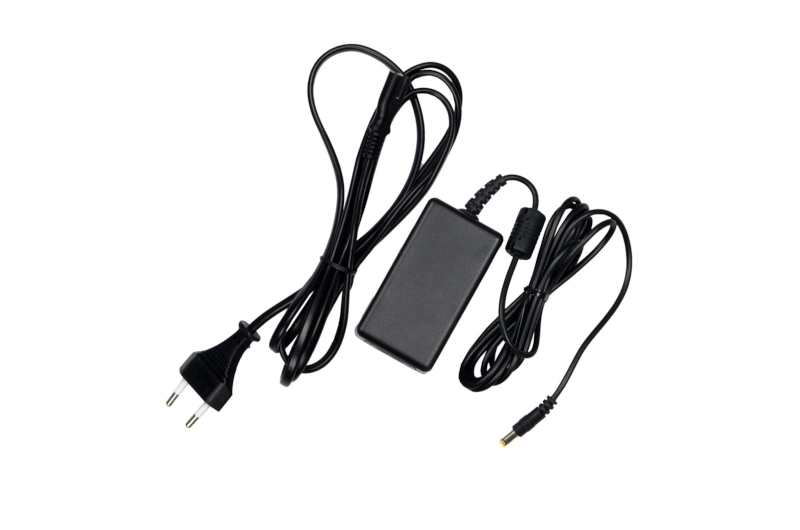

Zasilacz do ładowania akumulatorów Z-7 (WAZASZ7)
check
Przewód do zasilania 230 V (wtyk IEC-C7) (WAPRZLAD230)
check
Kabel USB (WAPRZUSB)
check
Certyfikat kalibracji (WADOKCK)
check

Zakres dostawy MZC-306
Akcesoria

Pełna lista akcesoriów do miernika impedancji pętli zwarcia MZC-306

W poniższym zestawieniu znajdziesz wszystkie akcesoria do miernika impedancji pętli zwarcia MZC-306. Dla lepszej orientacji lista została uporządkowana według numerów katalogowych.

Indeks Opis

AGT-16T: Adapter pomiarowy CEE 16A, jednofazowy

AGT-16C: Adapter pomiarowy CEE 16A, trójfazowy

AGT-16P: Adapter pomiarowy CEE 16A, trójfazowy

AGT-32T: Adapter pomiarowy CEE 32A, jednofazowy

AGT-32C: Adapter pomiarowy CEE 32A, trójfazowy

AGT-32P: Adapter pomiarowy CEE 32A, trójfazowy

AGT-63P: Adapter pomiarowy CEE 63A, trójfazowy

Adapter pomiarowy z wyzwalaczem, wtyk UNI-Schuko

Przewód pomiarowy 5m, czerwony, 1kV

Przewód pomiarowy 10m, czerwony, 1kV

Przewód pomiarowy 20m, czerwony, 1kV

SP-2m: Sonda ostrzowa rozkładana

Krokodylek K-02, żółty, 1kV, 20A

Pojemnik na baterie 4xLR14 (C)

Ładowarka samochodowa 12V

Pokrywa zamienna

Sonel Reader: Bezpłatne oprogramowanie do przesyłania danych z miernika do komputera

Sonel PE6: Program do tworzenia protokołów z badań bezpieczeństwa instalacji

Lista akcesoriów do miernika impedancji pętli zwarcia MZC-306 (wg numerów katalogowych)
